Machine à couper, rigidifier et torcher les tubes en cuivre

Formulaire de demande

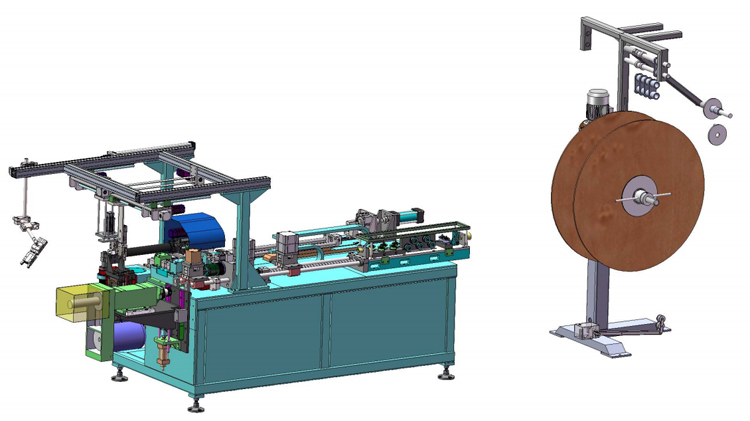

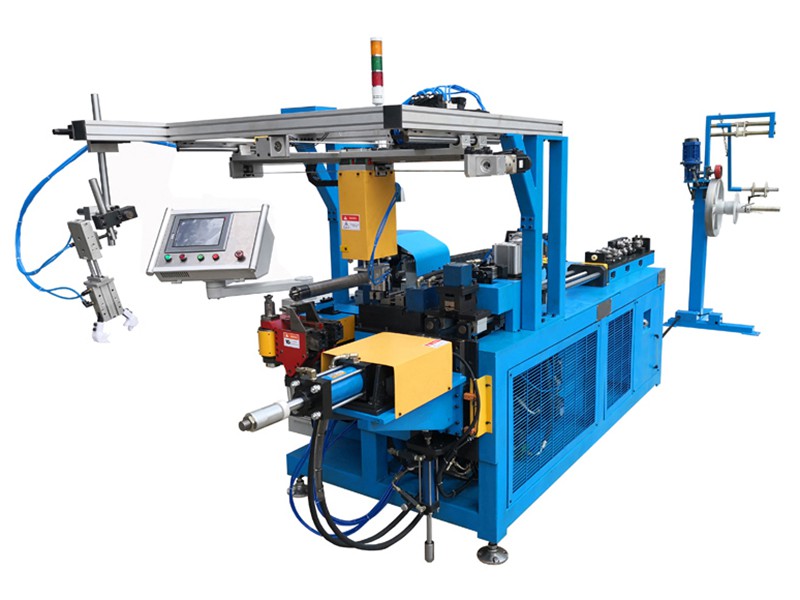

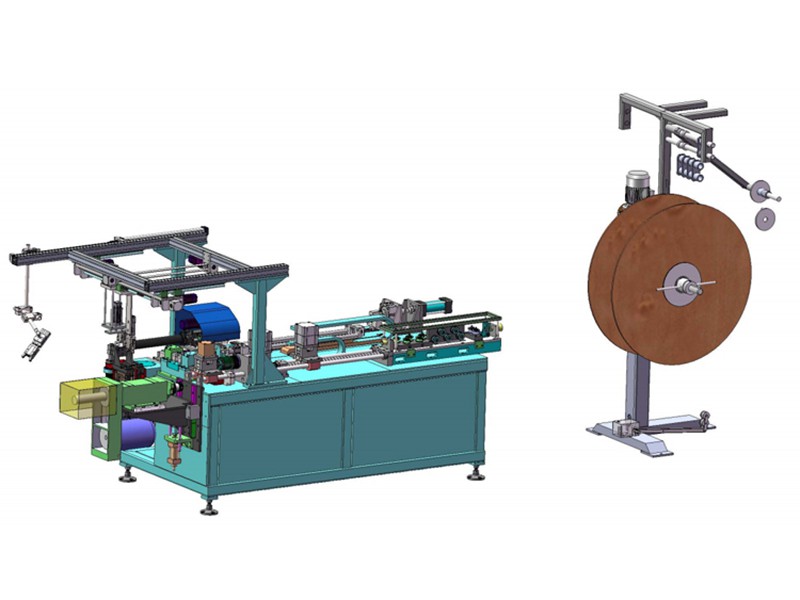

Description de la machine à couper, rigidifier et torcher les tubes en cuivre

Cette machine est conçue pour dérouler, rigidifier, former l’extrémité, plier et découper des tubes de cuivre en différentes formes, tubes utilisés dans les climatisations et les échangeurs thermiques.

Cette machine intègre toutes ces opérations en un processus fluide grâce au déplacement automatique des pièces d’une station à l’autre.

Cette machine est automate programmable industriel (PLC control), interface humain machine, entièrement automatisée et ne requiert pas de travail manuel.

Cette ligne de machines est conçue pour être robuste pour tube de cuivre OD 22mm (max.). La force de serrage pour la flexion sera hydraulique et le servomoteur pour le pliage sera beaucoup plus grand.

Données techniques de la machine à couper, rigidifier et torcher les tubes en cuivre
Modèle Données
Tube de cuivre/aluminium recommandé Rigide / souple
Dimension recommandée du rouleau de cuivre Poids max. 280kg Max. OD: Ф1250mm; ID: Ф130mm
Diamètre recommandé du tube de cuivre Max. Φ22mm x 1.2mm
Station de pliage Rayon de pliage Max. R 60mm; Min. R 10mm
Longueur max. de la pièce 1200mm
Axe d’insertion (X) Longueur 0 - 1200mm
Vitesse 0 - 1200mm/sec
Précision ±0.05mm
Axe de rotation (Y) Angle 0 - ±360°
Vitesse 0 - 600°/sec
Précision ±0.05°
Axe de pliage (Z) Angle 0 - 200°
Vitesse 0 - 300°/sec
Précision ±0.05°
Station de déroulement et de rigidification Longueur insérée par utilisation Max. 1000mm
Tolérance rigidification ≤2‰
Erreur de repositionnement Pour L≤1000mm, ≤0.3mm Pour L≥1000 mm, ≤0.6mm
Taux de rétrécissement de l’embouchure intérieure f < 20% *
Différence de taille entre tubes ≤0.5mm (L=1000)
Résultats en surface après la découpe Pas de rayures apparentes, pas marques etc. Pas de bavures
Rondeur des tubes coupés Pour diamètre ≤ ф12.7, ≤3% Pour diamètre >ф12.7, ≤0.4mm
Station de formation des extrémités Energie Hydraulique
Stations 1
Méthode de formation des extrémités Torchage
Rendement de l’ensemble de l’équipement 3~4 secondes par plis
Puissance électrique 380V / 50Hz / 7.0kW
Dimension totale Longueur 4000 x largeur 1000 x hauteur1300mm
Poids total 1000kg
Source pneumatique 0.5 - 0.7MPa
Pression hydraulique 5 - 7MPa

* 1-Quand la distance de découpe est inférieure à 100mm, la fonction pré-étirage n’est pas utile.
* 2- Taux de rétrécissement de l’embouchure intérieure signifie :
