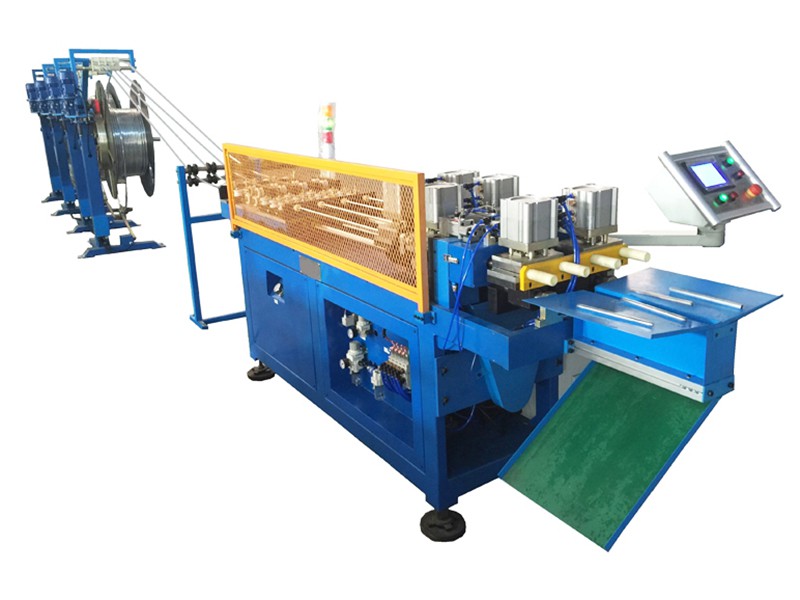

Machine à couper et rigidifier les tubes de cuivre

Formulaire de demande

La machine déroule et rigidifie des rouleaux de cuivre puis les découpe sans bavure à la longueur réglée pour en faire des tubes.

La machine utilise une technologie de découpe par séparation extrêmement précise qui élimine presque entièrement la réduction du diamètre à la suite de la découpe. La machine découpe sans bavures.

Capacités de la machine à couper et rigidifier les tubes de cuivre
  • Insertion par servomoteurs, positionnement précis et stable
  • Découpe de quatre pièces à la fois, hautement efficace
  • Technologie de séparation, réduit la réduction du diamètre du tube après découpe
  • Lames coupantes équipées de distributeurs de lubrifiant pour une découpe sans bavures
  • Automate programmable industriel (PLC control), hautement automatisée – insertion automatique, découpe automatique, déchargement automatique, alarme automatique

Données techniques de la machine à couper et rigidifier les tubes de cuivre

Modèle Données Remarques
Matériau Rouleau pour tubes de cuivre
Diamètre φ6.35~φ19.05mm
Epaisseur parois 0.3~1.0mm
Taille rouleau cuivre Diamètre extérieur : 1000~1250mm Diamètre intérieur : 130mm
Poids du rouleau cuivre Max. 280kg
Pièce découpées 4 Deux moteurs d’entrainement, découpe simultanée
Longueur découpe Min. 40 mm, pas de limite max. En dessous de 100mm, pas d’étirement
Longueur insérée par utilisation 1000 mm
Efficacité 8 fois par minute (L=1000)
Tolérance rigidification ≤2%
Précision de repositionnement L≤1000 mm≤0.3mm L≥1000 mm≤0.6mm d0- épaisseur originelle des parois d1-épaisseur finale des parois

f=(d1- d0) / d0 %
Taux de rétrécissement de l’embouchure intérieure f< 20%
Différence de longueur sur les 4 pièces coupées s0.5mm(L=1000)
Résultats en surface après la découpe Pas de rayures apparentes, pas marques etc. Pas de bavures à l’embouchure
Arrondissement des tubes Pas d’arrondissement s3%
Puissance 380V 50Hz3Kw Avec interrupteur air
Source d’air 0.5-0.7MPa

Pour la rigidification et la découpe sans bavure des tubes de cuivre, il existe aussi une station unique pour 2 ou 4 tubes.
