Machine de poinçonnage pour ailettes

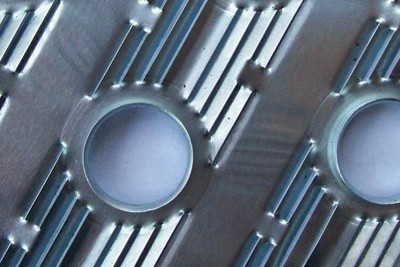

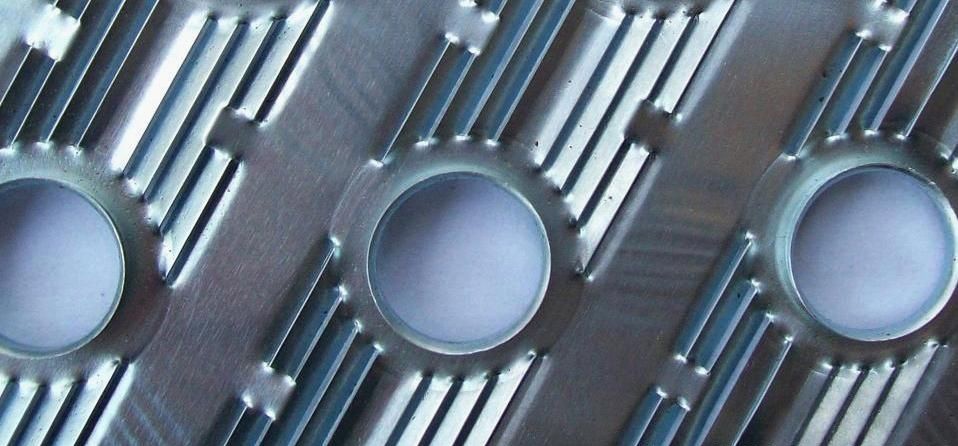

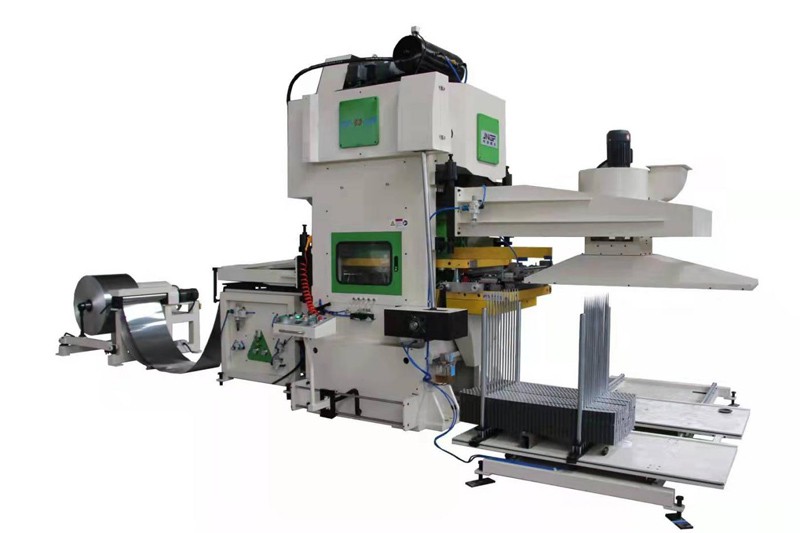

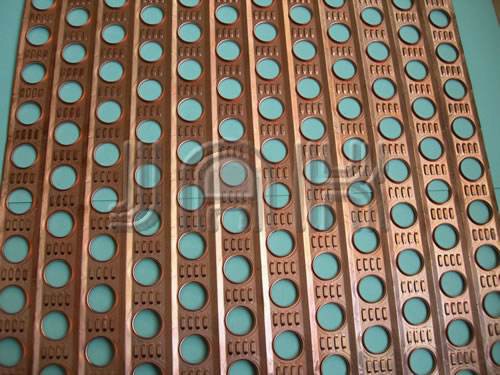

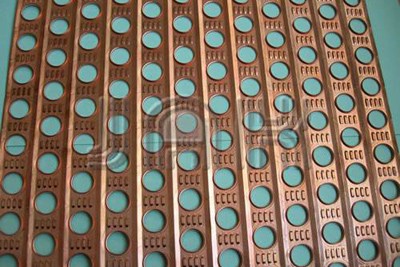

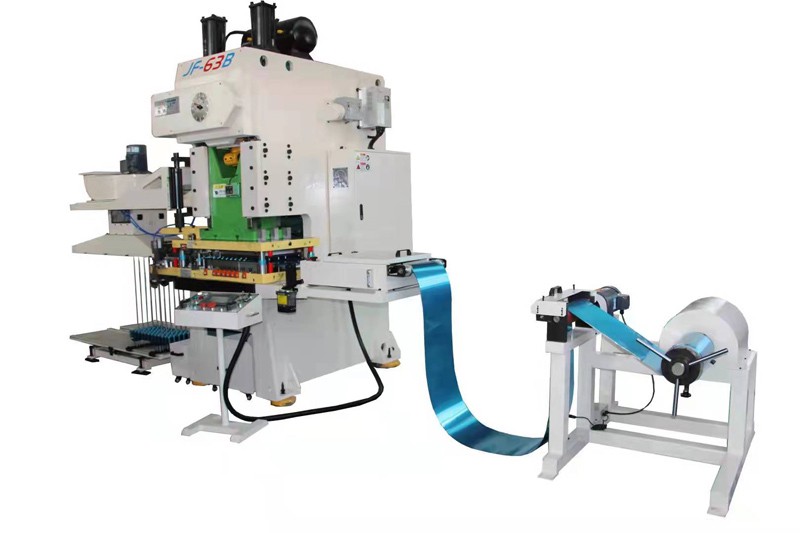

Une chaine d’assemblage automatique de poinçonnage d’ailettes comprend un dérouleur automatique, un distributeur d’huile lubrifiante, une machine de poinçonnage à haute vitesse, ainsi qu’un système de réception et d’empilage des ailettes, adaptée à la transformation des plaques d’ailettes en aluminium ou en cuivre.

Un dérouleur avec tête unique en aluminium permet un déroulage actif et un contrôle par cellule photoélectrique.

Distributeur d’huile équipé d’un niveleur d’huile

Poinçonnage de haute précision avec moulage métallique et d’un système de retrait programmable (PLC)

Système de lubrification automatique intégré au moulage métallique avec système de collection de l’huile utilisée

Système d’aspiration pneumatique des ailettes

Système de collection des ailettes à deux stations amovibles

Système de contrôle programmable (PLC) affichant l’angle de poinçonnage, le nombre de trous, la quantité d’empilage etc.

Standard ouvert 45 T
Standard fermé 63 T

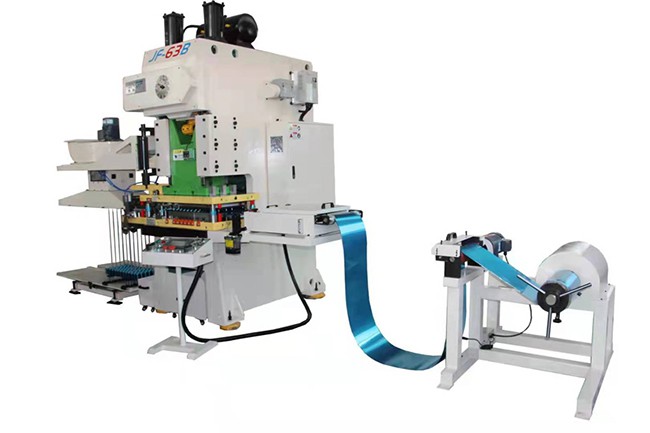

Principales données techniques machine de poinçonnage pour ailettes de type ouvert 45T

Formulaire de demande

Donnée technique

Force nominale 450kN
Course du piston 40mm
Coups par minute 120~200 / (150~250) par minute
Hauteur de moulage max. 210~270mm
Profondeur bouche d’insertion 330mm
Dimension du fond à glissière 300 x400mm
Taille du plan de travail 660 x 850mm
Puissance moteur 5.5kW
Hauteur collecte des ailettes 650mm max.
Longueur d’aspiration 1200mm max.
Taille du rouleau d’aluminium Diamètre extérieur 850, diamètre intérieur 75mm, largeur max. 330mm
Air comprimé 0.6MPa, 0.4m3/h
Dimension de la chaine d’assemblage 8 x 2m
Poids de la chaine d’assemblage 8000kg

Données techniques machine de poinçonnage pour ailettes type fermé 63T

Formulaire de demande

Donnée technique

Force nominale 630kN
Course du piston 40mm
Coups par minute 150~300 par minute
Hauteur de moulage max. 260~310mm
Elévation minimale moulage 80mm
Dimension du fond à glissière 1100 x890mm
Taille du plan de travail 1600 x 900x115mm
Puissance moteur principal 11kW
Puissance totale 19kW (max.)
Hauteur collecte des ailettes 720mm max.
Longueur d’aspiration 1800mm max.
Taille du rouleau d’aluminium Diamètre extérieur 1000, Diamètre intérieur 150mm, largeur max. 560mm
Air comprimé 0.6MPa, 0.4m3/h
Dimension de la chaine d’assemblage 10 x 3m
Poids de la chaine d’assemblage 12000kg
