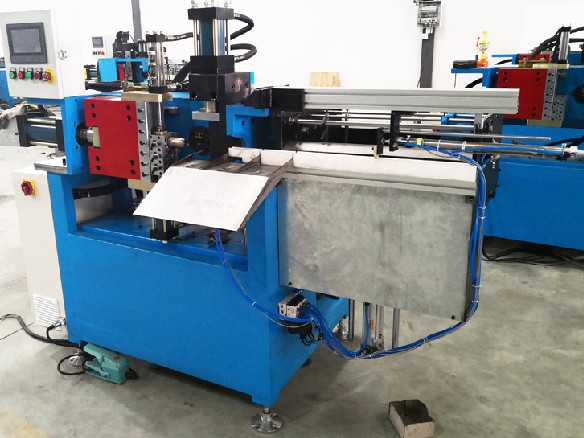

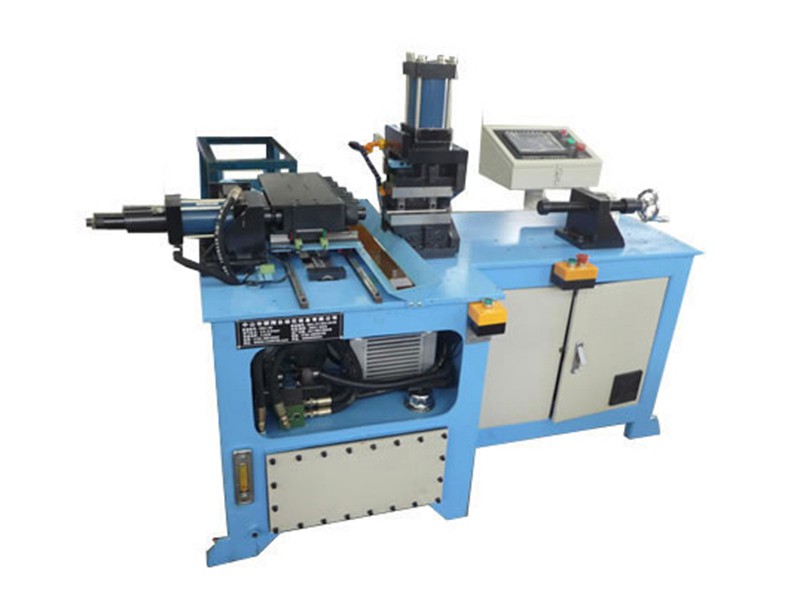

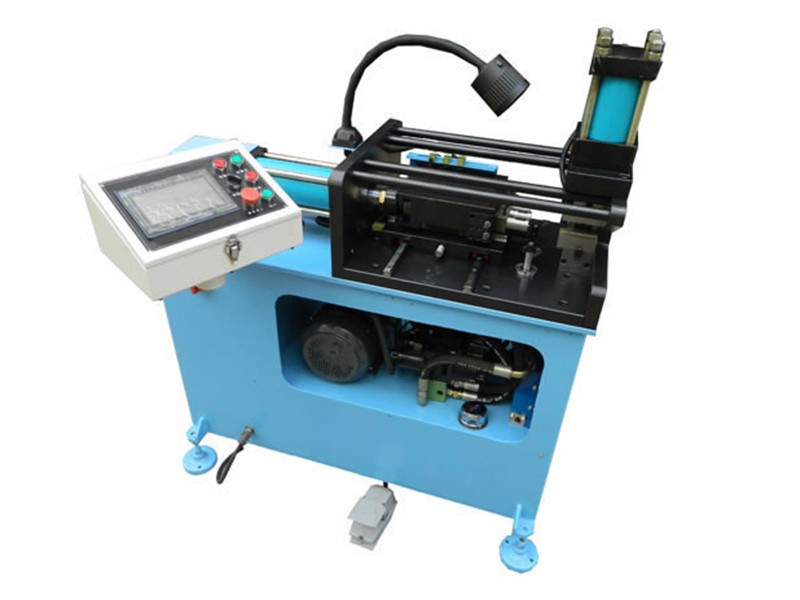

La machine de formation des extrémités pour tube en cuivre peut réduire, étendre, incliner, installer un anneau et bien d’autres opérations. Le tuyau transformé avec notre machine peut être utilisé pour produire des climatisations, de chauffage, notamment sous forme de pièce automobile. La machine peut être composée d’une station, de trois stations, quatre stations, cinq stations, six stations. Les clients peuvent choisir le type de machine qui convient à leurs besoins.

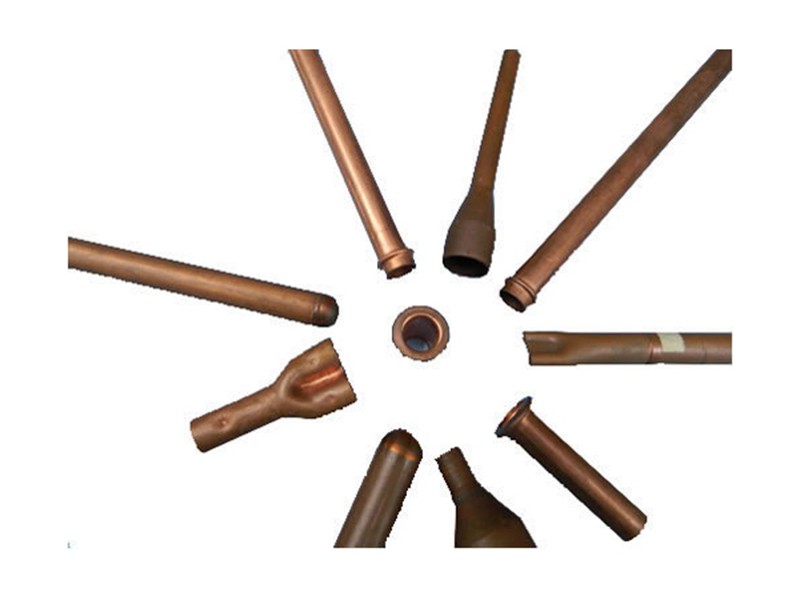

Présentation des produits finis
Paramètres techniques de la machine de formation des extrémités pour tube en cuivre
Modèle
Données
Modèle
Machine de formation des extrémités pour tube en cuivre à trois stations
Diamètre de tube en cuivre recommandé
φ6-12mm
Epaisseur des parois de tube en cuivre recommandée
0.5-0.75mm
Longueur de tube en cuivre recommandée
Max. 1.5m (embouchure : 3.5-4m)
Tolérance de position coaxialité entre l’embouchure et le milieu du tube
Moins de 0.1mm
Déformation du tube
Moins de 10% du diamètre du tube
Précision du repositionnement
Moins de 0.15mm
Durée d’une action simple
3-5 seconds
Dimensions standards d’un tube en cuivre étendu/réduit
Diamètre tube × épaisseur parois
Taille formée
Φ12×0.6mm
90° embouchure, Φ15.1mm
Φ6×0.5mm
90° embouchure, Φ9.2mm
Φ12×0.75mm
Φ12.7mm (0~-0.15mm)
Φ9.53×0.75mm
Φ10mm(0~-0.15mm)
Φ8×0.75mm
Φ9.53mm(0~-0.15mm)
Φ7×0.75mm
Φ9.4mm(0~-0.15mm)
Φ10×0.75mm
Φ9.53mm(0~-0.15mm)
Φ10×0.75mm
Φ12.7mm(0~-0.15mm)
Nous pouvons concevoir et configurer différents types de machine de formation des extrémités selon vos besoins :
Machine de formation des extrémités tournante
Machine de formation des extrémités tournante avec poussée directe intégrée
Machine de formation des extrémités multi-stations avec chargement automatique
