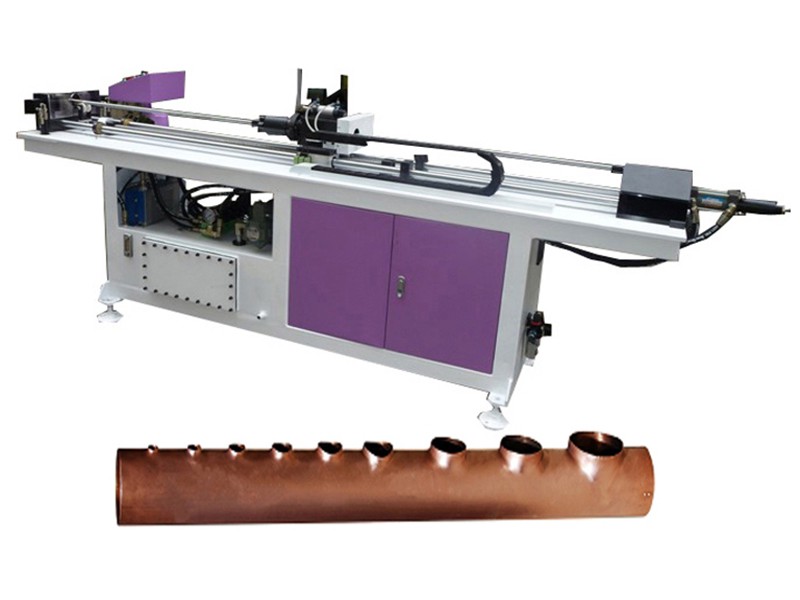

Machine perforatrice pour bride de tube en cuivre

La machine est conçue pour percer des trous nécessaires à l’installation de brides (flange en anglais) sur des tubes en cuivre, un outil nécessaire pour fabriquer des climatisations ou des chauffages solaires.

La machine utilise un procédé d’extrusion, formant les trous en poussant depuis l’intérieur du tube. Les trous ainsi formés sont propres et homogènes, ne requérant aucune autre manipulation. Cette technologie est particulièrement adaptée pour la production en grande quantité.

La machine utilise deux servomoteurs, un pour insérer le tube non transformé et un autre pour la rotation, permettant de perforer le tube dans toutes les directions.

Caractéristiques

Insertion et rotation des tubes par servomoteurs, perforation hydraulique
Automate programmable industriel (PLC control), interface humain machine, entièrement automatisé à l’exception du chargement et déchargement manuel
Perforation efficace et propre
Perforeuse à vitesse intermédiaire, durée de vie supérieure à 100 000 perforations

Formulaire de demande

Donnée technique

Diamètre max. du tube en cuivre Φ40mm
Diamètre min. du tube en cuivre Φ12.0mm
Epaisseur des parois du tube en cuivre 1-1.5mm
Longueur max. du tube 1500mm
Diamètre min. du trou perforé Φ5.0mm
Précision du diamètre interne du trou perforé ±0.05mm
Espace min. entre deux trous perforés 15mm pour un trou de 8mm
Hauteur du trou perforé (Diamètre du tube < Φ16mm) 1.5mm
Hauteur du trou perforé (Diamètre du tube > Φ16mm) 2mm
Verticalité entre le tube et le trou ≤0.1mm
Vitesse d’insertion 600mm/S
Vitesse de rotation 360°/S
Précision de l’axe d’insertion ±0.10mm
Précision de l’axe de rotation ±0.10°
Force fixation max. 800kg
Force perforation max. 2000kg
Méthode de fixation Hydraulique
Efficacité perforation 3~5 secondes par trou
Puissance du moteur de pompe hydraulique 2.2kW
Puissance totale 3.5KW
Dimension Environ 2200 x 560 x 1250mm
