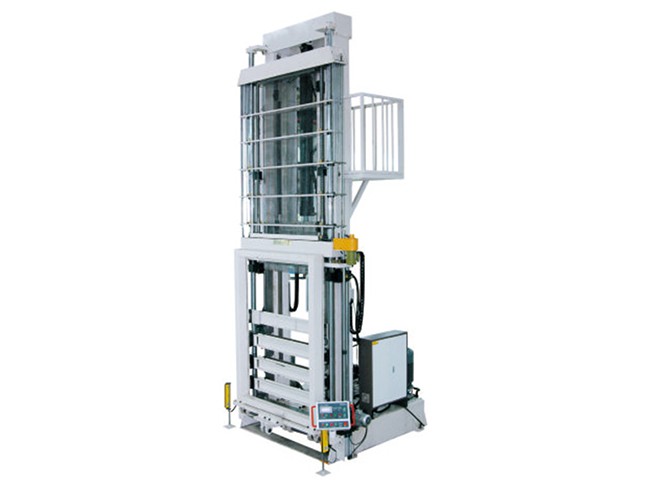

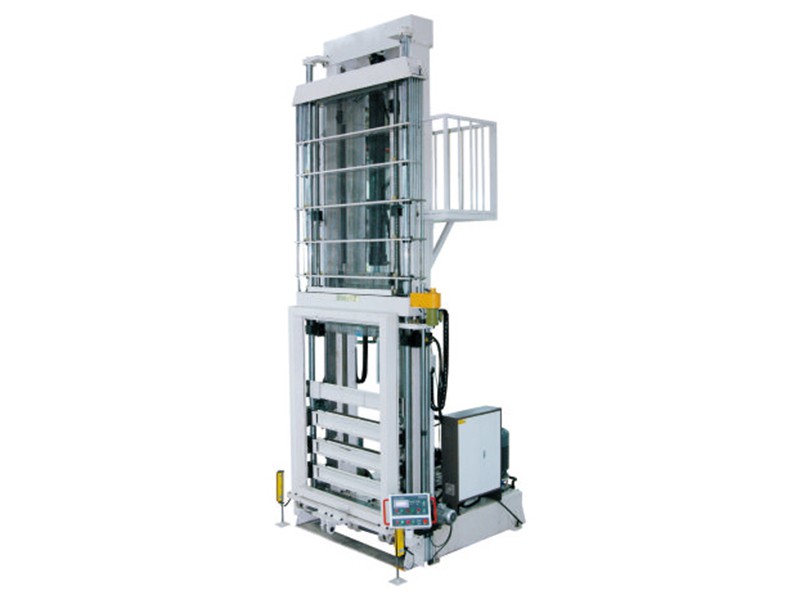

Cette machine d’extension verticale de tube est conçue pour la production d’échangeurs thermiques. Elle étend les tubes en cuivre puis élargit et torche les embouchures en un seul cycle pour fixer solidement les tubes de cuivre et les ailettes d’aluminium, garantissant des échanges thermiques plus efficaces.
La machine utilise un distributeur de lubrifiant centralisé pour recouvrir l’ensemble de l’équipement.
Données techniques de la machine d’extension verticale de tube
Modèle
Données
Diamètre extérieur recommandé tubes cuivre
1/2” (personnalisable)
Epaisseur parois recommandée tubes cuivre
0.5mm
Nombre (max.) recommandé rangées de tubes cuivre
6 (personnalisable)
Nombre (max.) recommandé de tubes par rangée
10 (personnalisable)
Perforation
Voir dessin
Pas longitudinal
Voir dessin
Longueur tubes cuivre
200~2100mm (personnalisable)
Marge d’erreur parallélisme entre plaques
Moins de 0.1% de la largeur du rouleau
Marge d’erreur surface rouleau
Moins de 1mm
Marge d’erreur longueur rouleau
Moins de 0.1% de la largeur du rouleau
Marge d’erreur concentricité entre expansion et torchage
≤Φ0.2mm
Force hydraulique max. expansion
30 tonnes
Durée
30 secondes/cycle
Vitesse de descente rapide (extension tube)
6.71m/min
Vitesse de descente lente (torchage secondaire)
1.1m/min
Vitesse montée rapide
9.81m/min

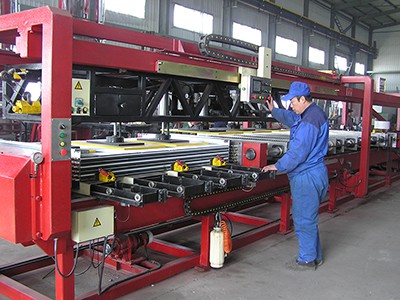

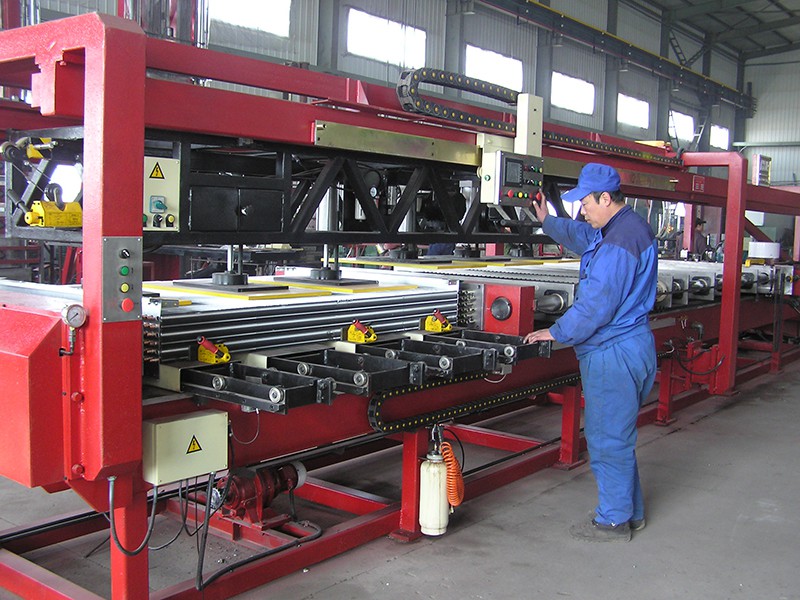

Pour la production d’échangeurs thermiques de grande taille, une machine d’extension horizontale sera utilisée :

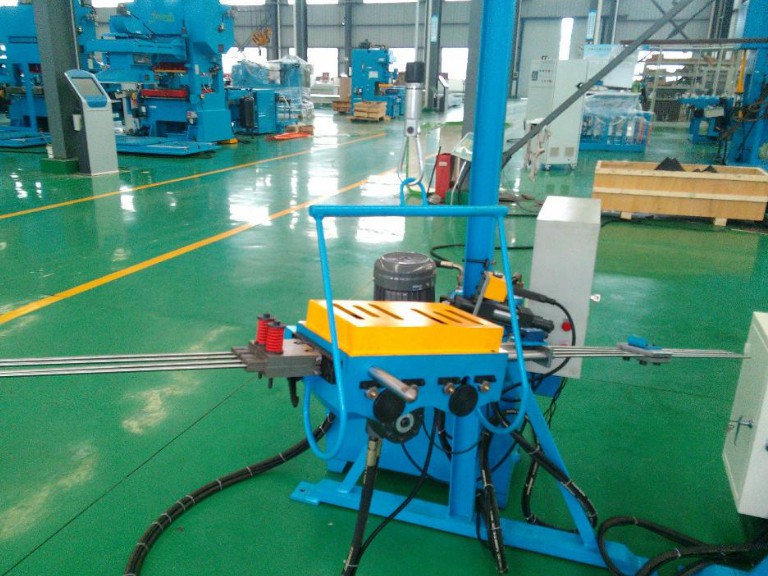

Pour les petits ateliers, une machine d’extension portable est une bonne option :
