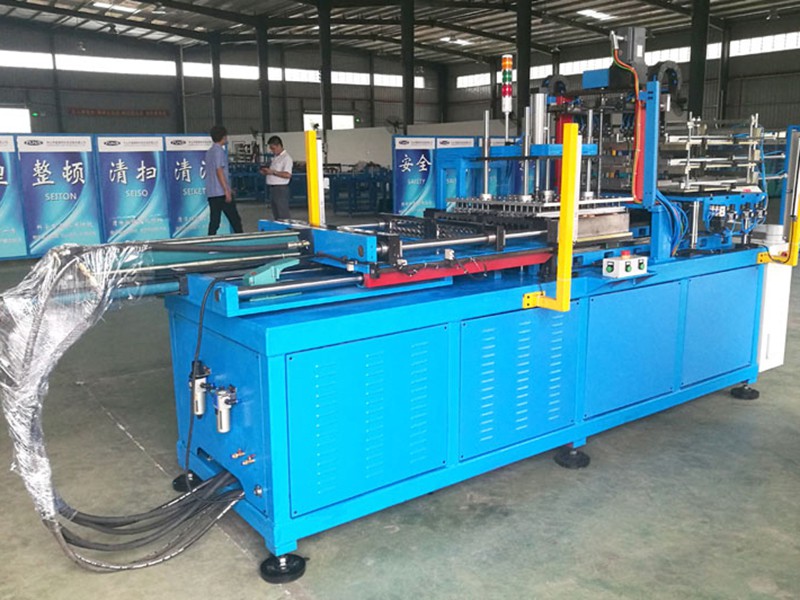

Machine d’assemblage de noyau d’évaporateur

La machine d’assemblage de noyau d’évaporateur est conçue pour assembler des noyaux d’évaporateurs pour réfrigérateurs et congélateurs de manière automatique.

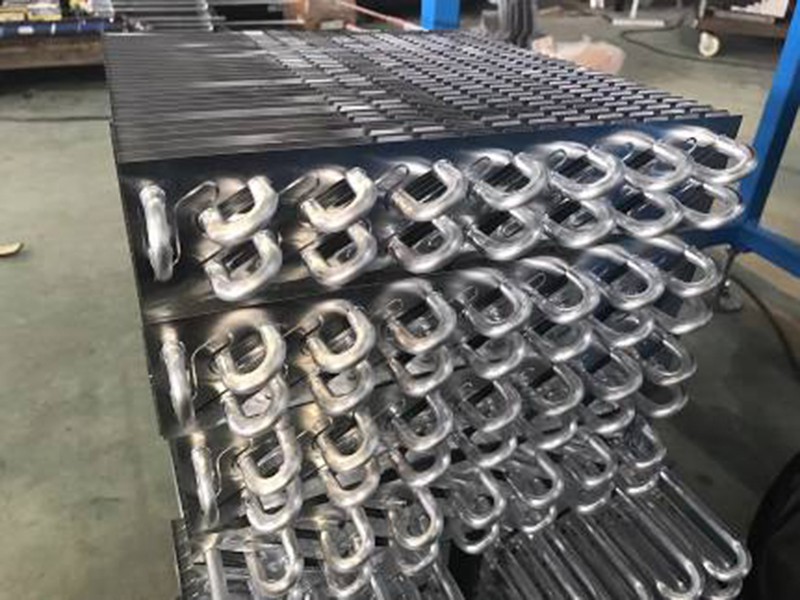

La machine sélectionne automatiquement des ailettes, les insère et étend les tubes pour compléter l’assemblage du noyau d’évaporateur.

Largeur trous 38.1mm
Ecart entre les rangées 22mm
Pression hydraulique 5~7MPa
Poids machine Environ 1500kg

Formulaire de demande

Donnée technique

Type de noyau évaporateur recommandé Réfrigérateur, congélateur
Longueur recommandée du noyau d’évaporateur 100~600mm
Diamètre recommandé tubes aluminium Φ8mm
Nombre de rangée tube en U 2 / 3
Largeur des ailettes en aluminium 50mm (60mm) / 75mm
Nombre max. de trous par rangée 14 / 7
Largeur trous 38.1mm
Ecart entre les rangées 22mm
Méthode d’installation des ailettes Servomoteur, absorption pneumatique
Vitesse d’installation des ailettes 2~3 seconds per fin
Méthode d’insertion des tubes Préchargement manuel, poussée hydraulique
Vitesse d’insertion des tubes 400mm/s
Puissance moteur pompe hydraulique 5HP
Pression hydraulique 5~7MPa
Dimension machine Environ 10 x 1.2 x 1.5m
Poids machine Environ 1500kg
