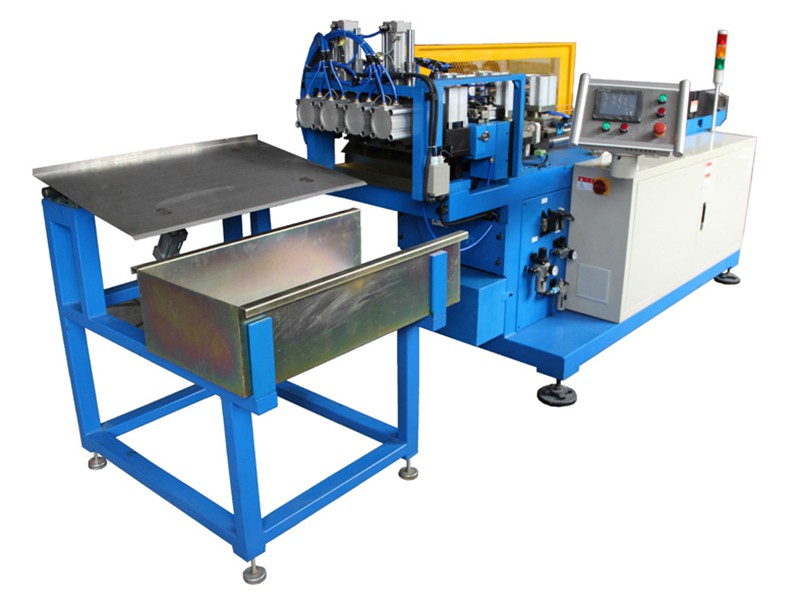

Machine à couper et torcher les tubes en cuivre

Cette machine à couper et torcher les tubes en cuivre combine les processus de rigidification, de torchage des extrémités, le déroulement des rouleaux du matériau et le découpage sans bavure, des processus communément utilisés dans le traitement des tubes en aluminium/cuivre.

Caractéristiques

Insertion par servomoteurs positionnement stable et précis
Coupe quatre pièces à la fois, haut rendement
Découpe avec technologie de séparation, réduit le taux de rétrécissement de l’embouchure intérieure
Torchage pneumatique
Automate programmable industriel (PLC control), hautement automatisé — insertion automatique, torchage automatique, découpe automatique, déchargement automatique, alarme automatique

Formulaire de demande

Donnée technique

Tube de cuivre/aluminium recommandé Rouleau, TP1/2 (M/M2)
Diamètre recommandé du tube Ф4.0~10.0mm
Epaisseur recommandée des parois du tube Max. 0.7mm
Longueur de découpe Min. 100m; pas de limite longueur max.
Dérouleur Passif, 4 tubes
Station de découpe 2 stations (2 tubes/station)
Vitesse de découpe 6 coupes par minute (pour L=600mm)*
Vitesse d’insertion Max. 0.5m/s
Temps de fabrication 7 seconds
Longueur insérée par utilisation Max. 800mm
Tolérance rigidification ≤2‰
Tolérance découpe ≤0.3mm /1000mm
Différence de longueur entre deux tubes ≤0.5mm
Taux de rétrécissement de l’embouchure intérieure f < 25%*
Déformation du tube à l’embouchure Moins de 1% du diamètre
Tolérance de position coaxialité entre l’embouchure et le milieu du tube Moins de 0.1mm
Marge d’erreur de profondeur max. Moins de +/-0.5mm
Air comprimé 0.5-0.7MPa
Consommation d’électricité totale 6kW

* 1-Quand la distance de découpe est inférieure à 100mm, la fonction pré-étirage n’est pas utile.
* 2- Taux de rétrécissement de l’embouchure intérieure signifie :
