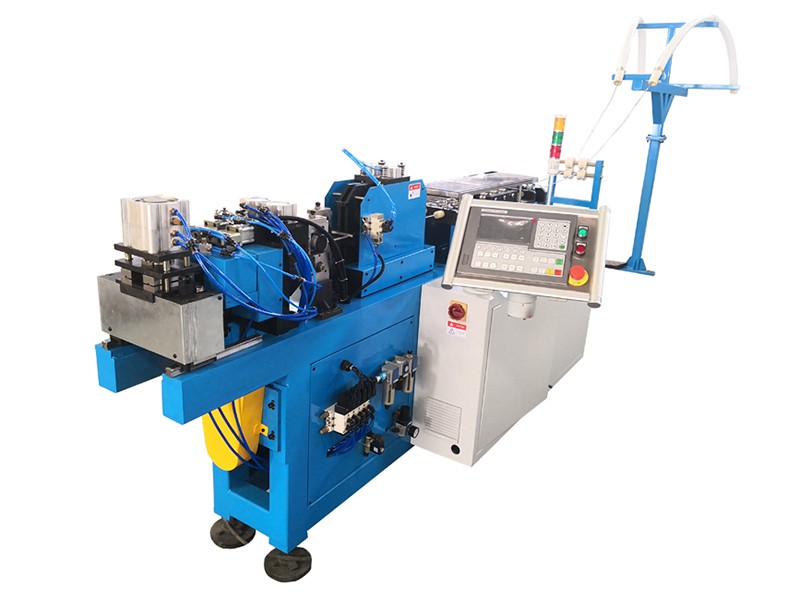

Machine à couper et remborder cles tubes capillaires
La machine à couper et remborder les tubes capillaires automatise le déroulement et la formation de tubes en cuivre, détecte leur longueur, les préétire, remborde les extrémités, et découpe sans bavure.

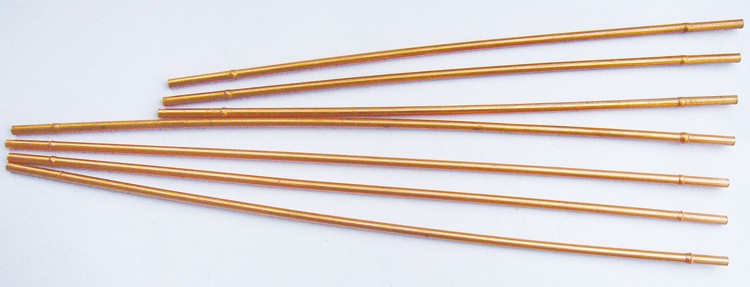

![Machine à couper et remborder cles tubes capillaires](/product/14-7-capillary-tube-cutting-beading-machine_02.jpg)
La machine utilise une technologie de découpe par séparation extrêmement précise qui élimine presque entièrement la réduction du diamètre à la suite de la découpe. La machine découpe sans bavures.
Capacité de la machine à couper et remborder les tubes capillaires- Insertion par servomoteurs positionnement stable et précis
- Coupe deux pièces à la fois, haut rendement
- Lames coupantes équipées de distributeurs de lubrifiant pour une découpe sans bavures
- Inclus l’élargissement des bords (rembordement) et un préétirage par moteur pneumatique
- Automate programmable industriel (PLC control), interface humain machine
Modèle | Données |
Tube de cuivre recommandé | Rouleau, TP1/2 (M/M2) |
Diamètre recommandé du tube de cuivre | Ф2.0~Ф6.5mm |
Epaisseur recommandée des parois du tube de cuivre | 0.2~0.5mm |
Longueur de découpe | 40mm ~ illimité |
Dérouleur | Un seul pont émetteur, rouleau posé horizontalement sur le sol |
Nombre de tubes coupés à la fois | 2 |
Vitesse de découpe | 4 coupes par minute (pour L=1000mm) |
Longueur insérée par utilisation | Insertion continue, pas de limite de longueur |
Tolérance découpe | ≤0.3mm /1000mm |
Taux de rétrécissement de l’embouchure intérieure | f < 20% * |
Rondeur des tubes coupés | Pas de rondeur ≤3% |
Différence de longueur entre deux pièces | ≤0.5mm |
Résultats en surface après la découpe | Pas de rayures apparentes, pas marques etc. Pas de bavures |
Air comprimé | 0.5-0.7MPa |
Consommation totale d’électricité | 1.0kW |
Dimension machine | 2800 x 1300 x 1600mm |
Dimension dérouleur | 2000 x 1000 x 2000mm |
* 1-Quand la distance de découpe est inférieure à 100mm, la fonction pré-étirage n’est pas utile.

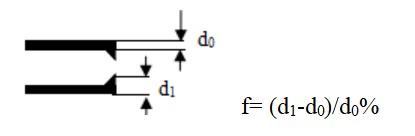

* 2- Taux de rétrécissement de l’embouchure intérieure signifie :
![Machine à couper et remborder cles tubes capillaires](/product/14-7-capillary-tube-cutting-beading-machine_03.jpg)
