Générateur de la tension d’impulsion

Le générateur de la tension d’impulsion est un système de test à haute tension pour le test de la tension de choc de foudre (courant) pour des câbles électriques, des condensateurs, des douilles, des transformateurs de puissance, des réacteurs, des transformateurs de mesure et d’autres dispositifs. Le générateur de la tension d’impulsion peut effectuer des tests standards de l’impulsion de foudre en pleine onde, des tests de l’impulsion d’ondes de découpage, des tests normalisés des opérations de l’impulsion d’onde, ou les tests d’onde non standard, selon les besoins des clients.

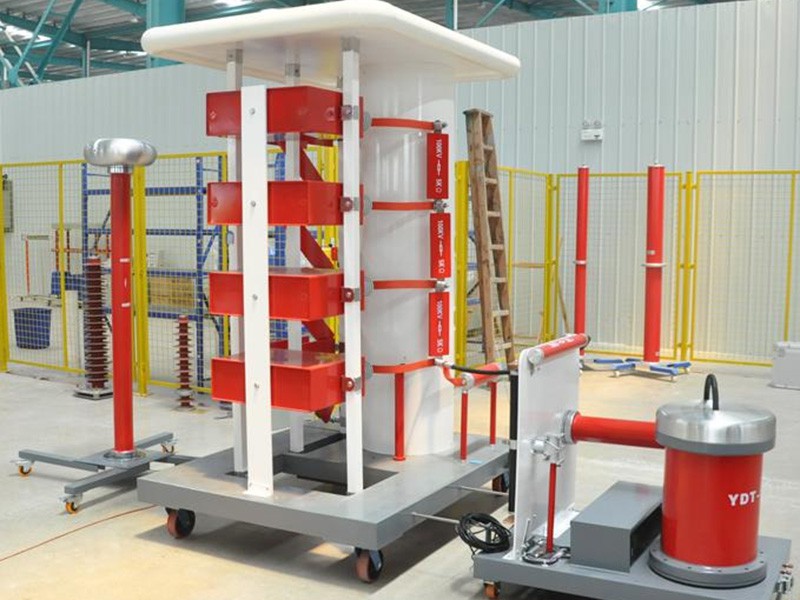

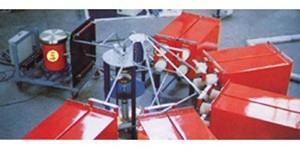

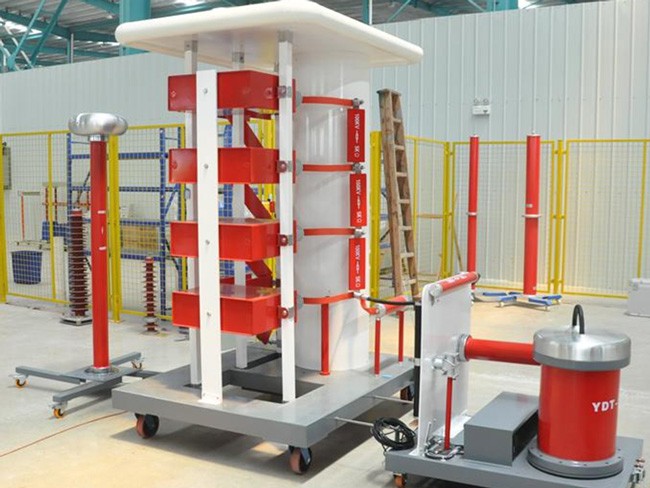

La structure principale emploie 4 colonnes isolantes, analogues de celles de HAEFELY et de SIEMENS, et un châssis mobile. L’éclateur synchrone à sphères est installé à l’intérieur d’un cylindre d’isolation avec la fenêtre d’observation, rendant le déchargement stable et fiable. Le corps principal possède une échelle d’isolation et une plateforme d’opération, permettant du fonctionnement et de l’entretien facile. Les condensateurs sont vecteurs d’isolation solide et sont biens scellés pour éviter les déformations et la fuite d’huile. Commandée par PLC et alimenté automatiquement, la machine est totalement automatique. Elle effectue également le déclenchement, l’alerte, la polarité de l’électroaimant, l’analyse d’onde, l’économie d’onde de l’éclateur sphérique.

Composition
- Corps principal du générateur
- Dispositif de coupe d’onde
- Diviseur de tension

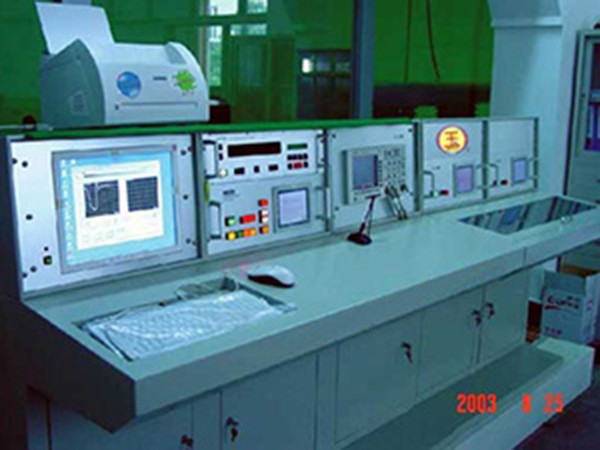

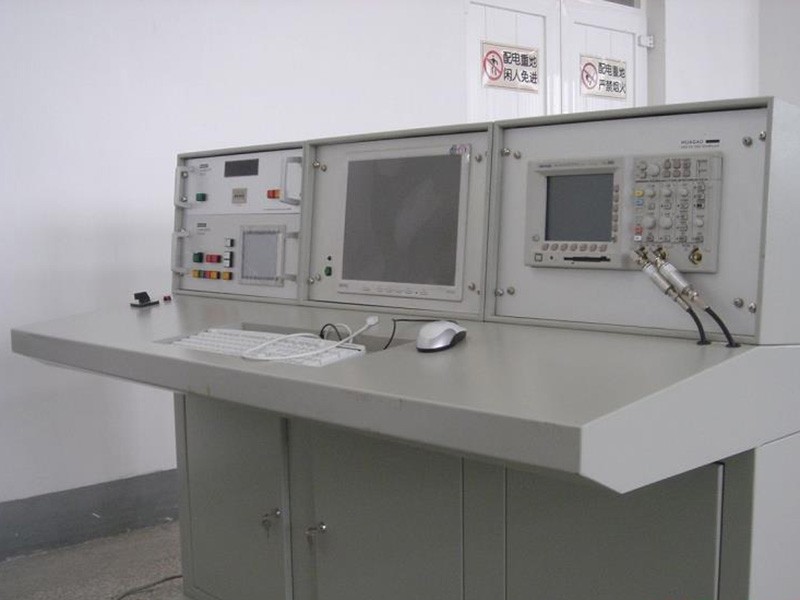

- Panneau de contrôle intégré
- Système d’enregistrement numérique d’onde

Gamme de production du générateur de la tension d’impulsion
- La tension Max. d’impulsion de foudre : 10000kV
- Capacité nominale : 5kJ~1000kJ

Nous avons également le générateur d’une impulsion de courant dont le courant nominal est de 5-200kA et la capacité est de 50-240kJ.
