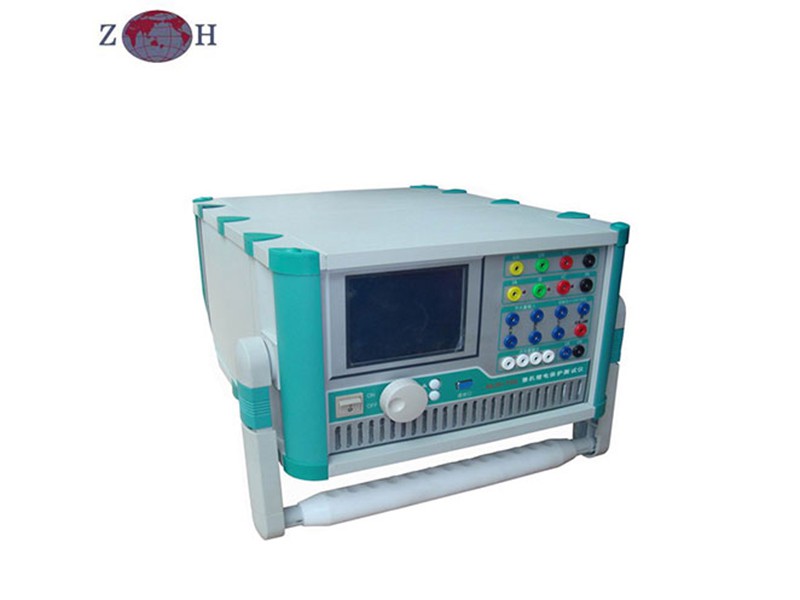

Testeur de relais de protection

Formulaire de demande

Le testeur de relais de protection est un outil de test important qui garantit que le système d'alimentation est en marche sûre et fiable. Les testeurs de relais de protection série JB sont basés sur ordinateurs, ont un véritable d'affichage graphique LCD en couleur et système d'exploitation Windows WOS. Il est compact, portable et de poids léger, 16 kg à 18kg.

Caractéristiques principales du testeur de relais de protection
1 Système d'opération : sur ordinateur, WOS.
2 Sorties simultanées disponibles : 6 intensités et 6 tensions (quelque code est 5 voltage, 3 intensités)
3 Sortie de phase de courant max.: 30A; sortie de phase max.: 130V
4 Sorties de haute précision: mieux que 0.1%
5 8 sorties binaires , 4 sorties binaires
6 Seuil réglable (0-250V) pour des sorties binaires
7 Grand écran LCD 640*480 points 8''
8 Essais et logiciels de pointe de gestion de données, les résultats des tests peuvent être automatiquement gérés et enregistrés comme des rapports de test.
9 Clavier / souris, deux ports USB et deux interfaces RS232

Données techniques principales du testeur de relais de protection

Article JB-902 JB-1200 JB-1600
Alimentation AC Précision de sortie ＜±0.1% ＜±0.1% ＜±0.1%
Sortie de courant de phase (valeur efficace) 3*0-30A 6*0-30A 6*0~30A
Sortie de courant 3-phase parallèle (valeur efficace) 0-90A 0-180A 0-180A
Courant de phase du temps de travail acceptable (valeur efficace) ＜10A/Phase ＜10A/Phase ＜10A/Phase
Temps de travail acceptable sous une sortie de courant parallèle max. 3-phase ＜10s ＜10s ＜10s
Puissance de sortie de courant de phase max 250VA/Phase 250VA/Phase 250VA/Phase
Temps harmonique 0-21fois 0-21fois 0-21fois
DC Gamme de sortie 0-10A 0-10A 0-10A
Puissance de sortie max 150VA 150VA 150VA
Précision ＜±0.2% ＜±0.2% ＜±0.2%
Alimentation de tension AC Sortie de tension de phase (valeur efficace) 5*0-130V/Phase 6*0-130V/Phase 6*0-130V/Phase
Sortie de tension de ligne (valeur efficace) 0-260V 0-260V 0-260V
Puissance de sortie max 70VA/Phase 70VA/Phase 70VA/Phase
Précision ＜±0.1% ＜±0.1% ＜±0.1%
Temps harmonique 0-21times 0-21times 0-21times
DC Gamme de sortie 0-300V 0-300V 0-300V
Puissance de sortie 130VA 130VA 130VA
Précision ＜±0.2% ＜±0.2% ＜±0.2%
Alimentation accessorial CC 220VDC ＞110VA ＞110VA ＞110VA
110VDC ＞110VA ＞110VA ＞110VA
Entrée de la valeur de commutation Contact ralenti 1-20mA, 24V(DC) 1-20mA, 24V(DC) 1-20mA, 24V(DC)
Contact potentiel 0-250V(DC) 0-250V(DC) 0-250V(DC)
Sortie valeur de commutation Contact ralenti 250V/0.3A(DC) 250V/0.3A(DC) 250V/0.3A(DC)
Sortie nominale Erreur de fréquence <±0.01Hz <±0.01Hz <±0.01Hz
Erreur de phase <±0.2° <±0.2° <±0.2°
Vague de distorsion <±0.3% <±0.3% <±0.3%
Erreur de temps <40μs <40μs <40μs
Fréquence de sortie 0~1050Hz 0~1050Hz 0~1000Hz
Gamme de mesure de temps 0.1ms~3600s 0.1ms~3600s 0.1ms~3600s
Dimension L*l*H 360*195*375mm 360*195*375mm 360*195*380mm
Poids 16.6kg 16.6kg 18kg
