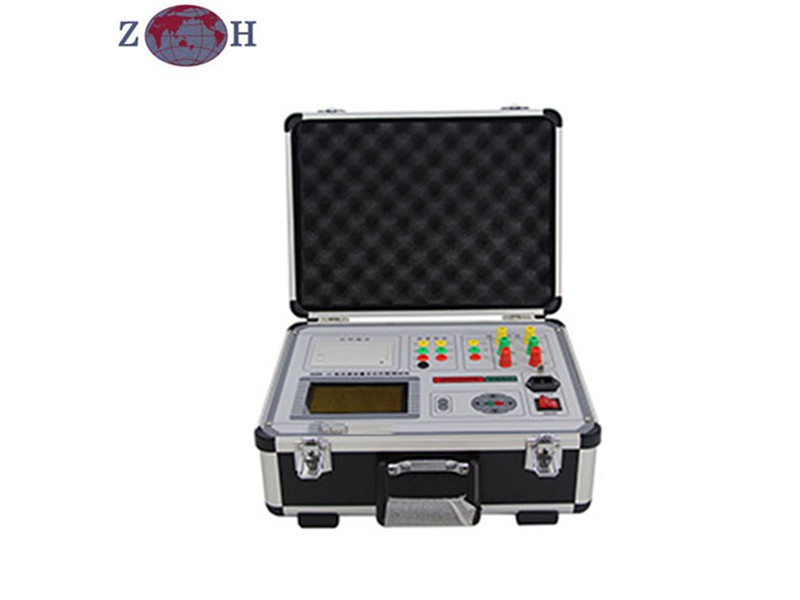

Appareil de test de transformateur

L'appareil de test de transformateur est un ensemble de test intégré entièrement automatique basé sur microprocesseur. Il peut effectuer des tests de transformateurs de courant et transformateurs de potentiel, tels que l'excitation, ratio, la liquidation de polarité, le ratio et l'erreur d'angle de phase, etc.

Il augmente et abaisse automatiquement la tension d'essai d'excitation sans aucune intervention de l'opérateur, avec plus de 1200VAC tension d'essai d'excitation disponible, il peut facilement effectuer des tests sur les grands transformateurs de courant.

Caractéristiques principales de l'appareil de test de transformateur

Entièrement automatique, sans réglage de paramètres.
Pour CT et PT, jusqu'à 20 produits de test.
Entrée à 220V CA, sortie de haute sécurité.
Portable, avec un poids léger de 16Kg.
Une imprimante thermique intégrée de grande taille.
L'appareil de test de transformateur a une mémoire flash pour stocker plus de 1000 unités de données de test.
Interface d'ordinateur à USB.µ
Affichage LCD de grande taille, menu d'affichage et rotation de la souris.

Formulaire de demande

Composants de l'appareil de test de transformateur

Caractéristiques du volt-ampère de CT & PT
Ratio de CT & PT
Erreur de ratio de CT et PT (sans aucun équipement auxiliaire)
Erreur de l'angle de phase de CT & PT (sans aucun équipement auxiliaire)
Polarité de CT & PT
Point d'inflexion d'excitation d'intensité/tension de CT & PT
10% d'erreur de la courbe de CT
Test d'enroulement secondaire de CT
Test de résistance à la tension du CT & PT
Mesure de charge secondaire de CT & PT
Démagnétisation automatique de CT& PT

Donnée technique

Puissance d'entrée 220VAC±10V, 50Hz/60Hz
Tension de sortie 0-1200V/2500V(Max. 15A)
Courant de sortie 0-400A(5V)
Précision de mesure de voltampère 0.05%
Consommation électrique totale 5kW
Mesure de CT 5A/5A-25000A/5A
Mesure de PT 5VA-500VA
Poids 16kg
Dimensions 380×180×240mm

Produits similaires

Code	Différence de fonctionnalité	Différence de paramètres
Code	Différence de fonctionnalité	Tension de sortie	Courant de sortie
HG-A	Configuration standard, pour CT et PT, réglage manuel de la tension d'essai et de courant	0-1000V	0-600A
HG-B	Augmentation de la tension de sortie et du courant	0-2500V	0-1000A
HG-C	Tension d'entrée super grande	0-6000V	0-1000A
HG-D	Comparaison de HG-A des articles de test d'angle de phase et ajout du taux d'erreur	0-1000V	0-600A
HG-E	L'augmentation de capacité de production comparant à HG-D	0-2500V	0-1000A
HG-F	Ajouter test de charge secondaire, l'augmentation de mesure de précision de grade 0.1	0-2500V	0-1000A
HG-G	Entièrement automatique, sans tension d'essai doivent établir et actuels, de précision 0,05 de qualité	0-1200V	0-400A
