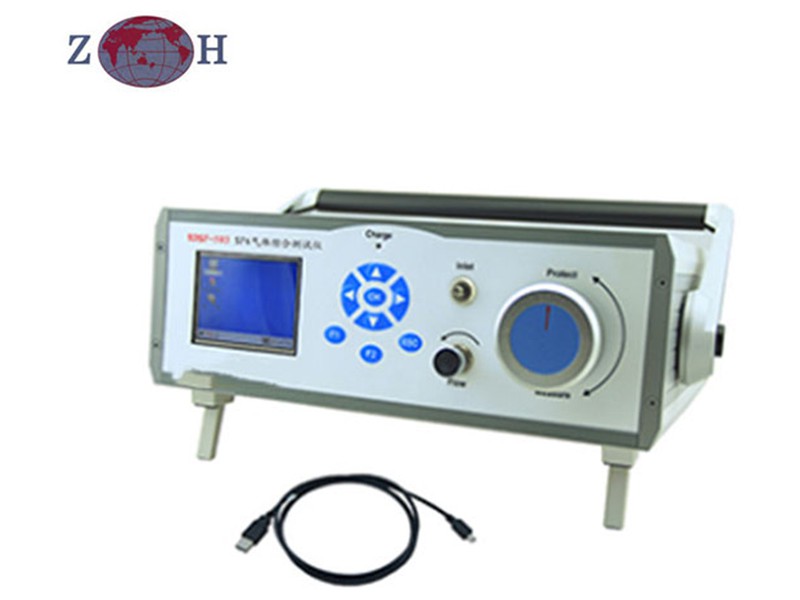

Dispositif d'analyse et de mesure(Equipement d'essais pour transformateur SF6)

Le dispositif d'analyse et de mesure(equipement d'essais pour transformateur SF6) est un instrument moderne, mesurant la teneur en humidité dans l'hydrogène, l'azote, d'autres gaz inertes et gaz non corrosifs, en particulier le gaz SF6, de haute précision. Il est utilisé dans la station de distribution de commutateurs SF6, stations à hydrogène et générateurs de refroidissement, également utilisé dans la pétrochimie et l'industrie métallurgique, l'industrie de protection environnementale, instituts de recherche scientifique et d'autres domaines.

Le dispositif d'analyse et de mesure(equipement d'essais pour transformateur SF6) a un capteur d'humidité de haute précision, une répétitivité, une vitesse de mesure rapide et un faible décalage. Il est un choix idéal pour les environnements d'industries de faible point de rosée qui ont besoin contrôler les points secs.

Caractéristiques principales du dispositif de mesure et d'analyse SF6
1. Boîtier de transport en aluminium.
2. Automatiquement converti en valeur standard sous une température de 20°C
3. Calibration automatique zéro point.
4. le dispositif de mesure et d'analyse SF6 a un grand affichage LCD.
5. La mémoire de sauvegarde est super grande.
6. Il affiche les informations de la courbe et du courant.
7. Fonction avancée de protection de sonde.
8. Opération simple, portable.
9. Le dispositif de mesure et d'analyse SF6 est anti-pollution et anti-interférence.
10. Haute sensibilité, une bonne stabilité.
11. Il est équipé de raccords, et est adapté à tout type d'interrupteurs SF6.

Données techniques principales du dispositif de mesure et d'analyse SF6

Article Spécifications
Mesure -80°C -20°C (point de rosée)
Précision ±0.5°C
Taux de résolution 0.01°C ou 0.1ppm
Temps de réponse (avec point de rosée jusqu'à -35°C ~-60°C) ≤5min
Affichage Point de rosée, PPMV, température, pression, flux
Alimentation Batterie lithium AC/DC avec appareil de protection de surcharge, durable pendant 8 heures.
Interface de sortie RS232 ou 4-20mA courant (point de rosée)
Dimensions 360×260×130mm
Poids 3.5kg

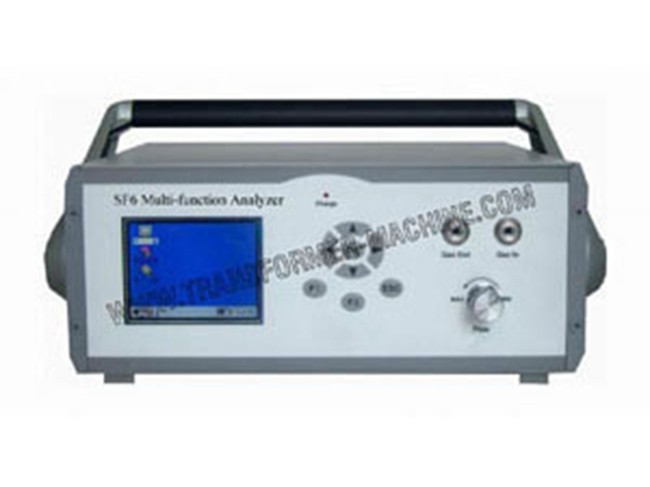

Analyseur multi fonction SF6

L'analyseur multi fonction SF6 est utilisé pour le recyclage de succès du gaz SF6 et la réutilisation, il est essentiel pour détecter les trois valeurs principales: la pureté du gaz SF6, la teneur en humidité et la concentration des produits de décomposition de SF6.

L'analyseur mutli fonction SF6 détecte ces trois valeurs offrant le meilleur moyen de réutiliser le gaz SF6 et le recyclage des efforts de validation du chantier. Il est capable d'analyser les trois valeurs dans le même temps économisant ainsi le gaz et réduisant la pollution de l'air.

L'analyseur mutli fonction SF6 dispose d'un capteur d'humidité importé de Finlande, un autre capteur pour la pureté, importée d'Allemagne et enfin de l'Angleterre, ce capteur importé est pour la décomposition et est spécial pour le gaz SF6.

Caractéristiques principales de l'analyseur multi fonction SF6
1. Grand écran LCD, menu graphique.
2. Avec une interface de communication de données.
3. Flux d'électrons et affichage de courant.
4. Les données mesurées sont automatiquement sauvegardées et imprimées.
5. Fonction d'auto diagnostique de l'instrument.
6. Alimentation CA/CC, batterie ion lithium intégré rechargeable
7. Compact, léger et portable, à faible entretien
8. Avec le logiciel de système de gestion des données

Article Spécifications
Humidité SF6
a) Mesure -80°C-20°C (point de rosée)
b) Précision ±0.5°C
c) Taux de résolution 0.01°C ou 0.1ppm
d) Temps de réponse à 63%(90%) -20°C à +20°C Td 5s (45s)
-20°C à 60°C Td 10s (240s)
e) Répétabilité ±0.4°C
f) Flux d'ajustement de gaz SF6 à 0.5-0.9L/min Sans effet
g) Protection de sonde Filtre fittré en acier inoxydable
Pureté SF6
a) Mesure 0-100%
b) Précision et répétabilité ±0.4%, non lié au flux
c) Temps de réponse 15s à 90%
Sous-produits de décomposition SF6
a) H2S 1-200ppm
b) SO2 1-100ppm
c) HF 0-10ppm (en option)
d) Précision ±1ppm
Autres paramètres
a) Batterie lithium rechargeable intégrée 3500mAH, avec appareil de protection de surcharge
b) Pression de fonctionnement 0-1.0MPa
c) Flux d'échantillon de gaz Non limité
d) Débitmètre électron Oui
e) Interface de sortie USB1.1
f) Dimensions 285mm(l)×165mm(D)×320mm(H)
g) Poids 3.5kg

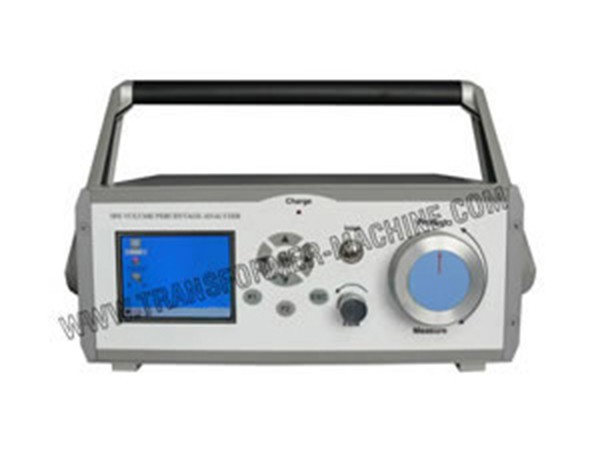

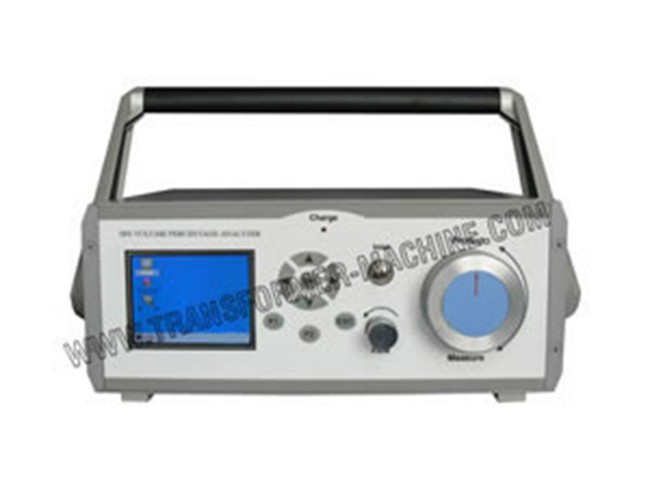

Analyseur de pourcentage de volume SF6

L'analyseur de pourcentage de volume SF6 est le compteur le plus avancé spécial pour analyser le pourcentage de volume dans le réservoir de gaz SF6 ou des interrupteurs SF6. Une méthode de conductivité thermique classique pour la détection de pourcentage de volume qui a un problème causé par la dérive de température. Cependant, notre nouvel analyseur n'est pas affecté par la température ambiante, il a été mis en place pour une plus grande précision et une meilleure stabilité.

L'analyseur de pourcentage de volume SF6 a le capteur conducteurs micro thermique le plus sophistiqué disponible sur le marché avec compensation de température et qui vérifie également le pourcentage d'une manière rapide et précise, d'une durée de plus de 10 ans.

Caractéristiques principales de l'analyseur de pourcentage de volume SF6
1. Possède un capteur micro thermique conducteur de longue durée de vie avec une compensation de température, et il n'est pas affecté par la température ambiante.
2. Il a une vanne de maintien de la pression intégrée débitmètre massique électronique.
3. Affichage graphique LCD.
4. Alimentation double CC & CA, batterie en ion lithium rechargeable.
5 Vitesse de test rapide.
6. Instrument portable.

Données techniques de l'analyseur de pourcentage de volume SF6

Article Spécifications
Mesure 0-100%
Précision ±0.1%
Résolution 0.1%
Temps de réponse Environ 2 minutes
Système d'échantillon Soupape de maintient de pression intégrée, filtre et débitmètre massique électronique
Flux d'échantillon 500-600ml/min
Temps de fonctionnement continu 8 heures (batterie lithium ion)
Température ambiante -10°C-45°C
Poids 3kg
Dimensions 360×260×130mm

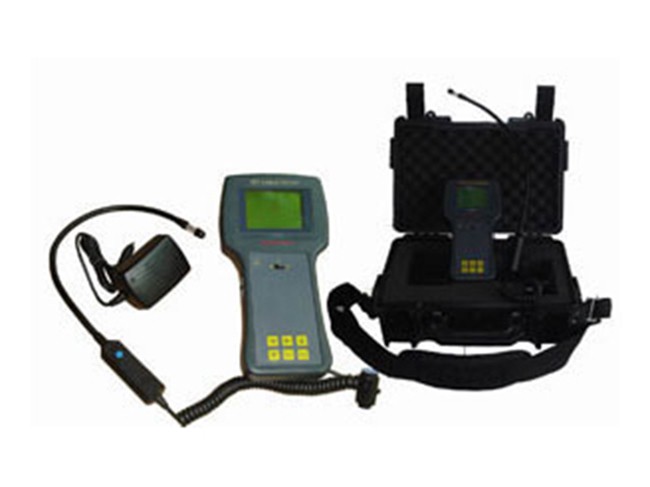

Détecteur de fuite SF6

Le détecteur de fuite SF6 est spécial pour détecter la fuite de gaz SF6, il est plus approprié pour les alimentations, les entreprises d'installation ou de réparation, les centres de test électriques et les fabricants de commutateurs industriels de haute tension SF6.

Caractéristiques principales du détecteur de fuite SF6
1. Petite taille, léger et portable, sonde serpentine portative et fil de raccordement flexible.
2. Le détecteur de fuite est livré avec une haute sensibilité. Il peut détecter avec succès la condition de fuite d'une pièce d'équipement avec une fuite de gaz SF6 annuelle de 3g.
3. Grand intervalle de mesure: peut détecter les fuites de SF6 dans le taux d'interrupteurs SF6 et deux grades peuvent être décalés.
4. Haute précision: méthode de calibration avancée et ligne standard de haute précision.
5. Affichage numérique LCD, alarmes acoustiques et optiques quand le SF6 est détecté.
6. Vitesse de réaction rapide, temps de reprise court.
7. Batterie rechargeable, un temps de charge fonctionne pendant plus de 5 heures.

Données techniques principales du détecteur de fuite SF6

Article Spécifications
Valeur de détection minimum 1(×10-6 volume)
Détection 1-1000(×10-6 volume)
Temps de réponse <1s
Durée de récupération <10s
Erreur d'indication ≤±3%
Erreur de fidélité ≤1%
Sensibilité maximum détecteur en état statique) 3g par an
Affichage numérique avec signaux acoustiques et optiques oui
Longueur de détection de sonde Appareil portable, sans limites
Duré de fonctionnement en continu 5 heures
Alimentation électrique Batterie chargeable et AC
Température ambiante -5°C-45°C, RH≤85%
Poids 2kg
Dimensions 400×230×90mm
