Bobineur CNC

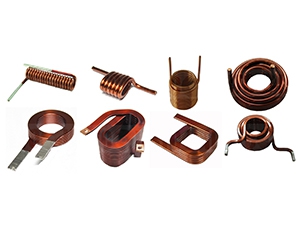

Pour de différentes bobines, il faut de diverses machines de bobinage à commande numérique par ordinateur. Des bobines incluent des bobines à noyau d’air, des bobines toroïdales miniatures, des bobines sans carcasse, des bobines acoustiques de haut-parleur, bobine de charge sans fils et bobines de transformateurs.

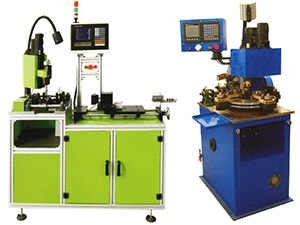

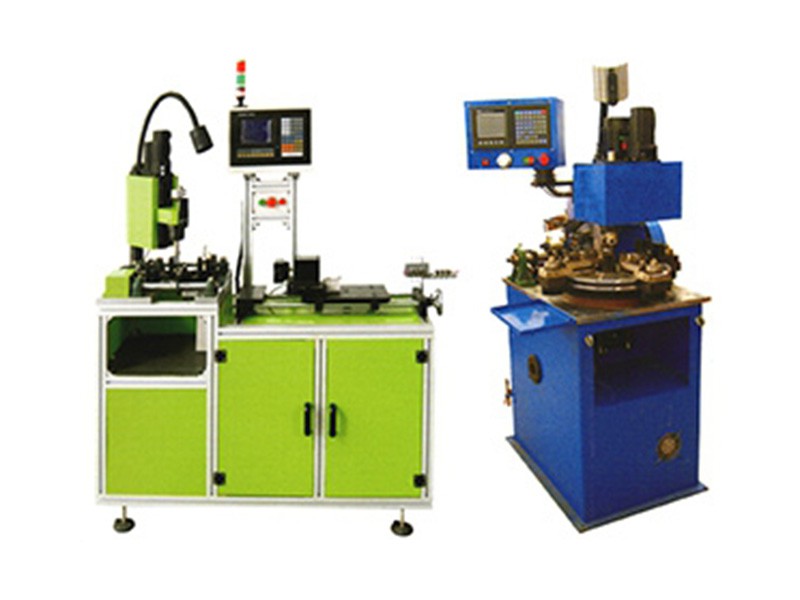

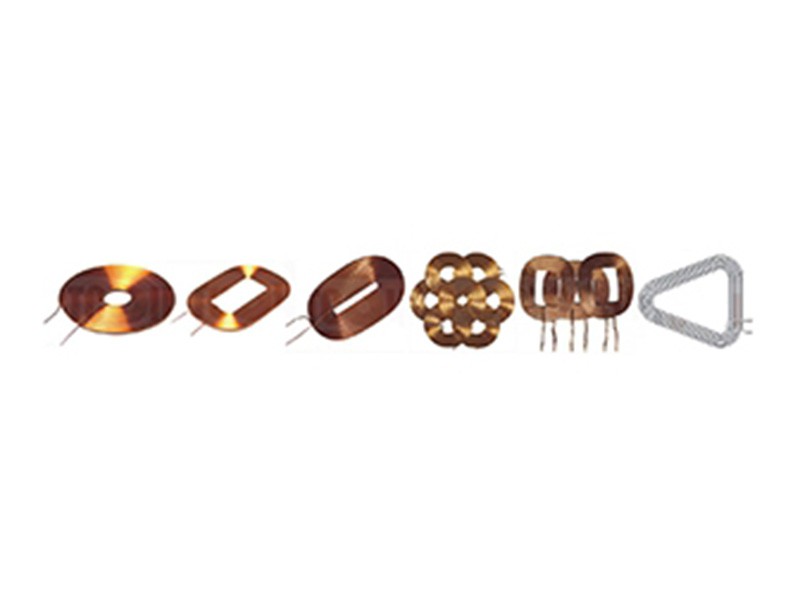

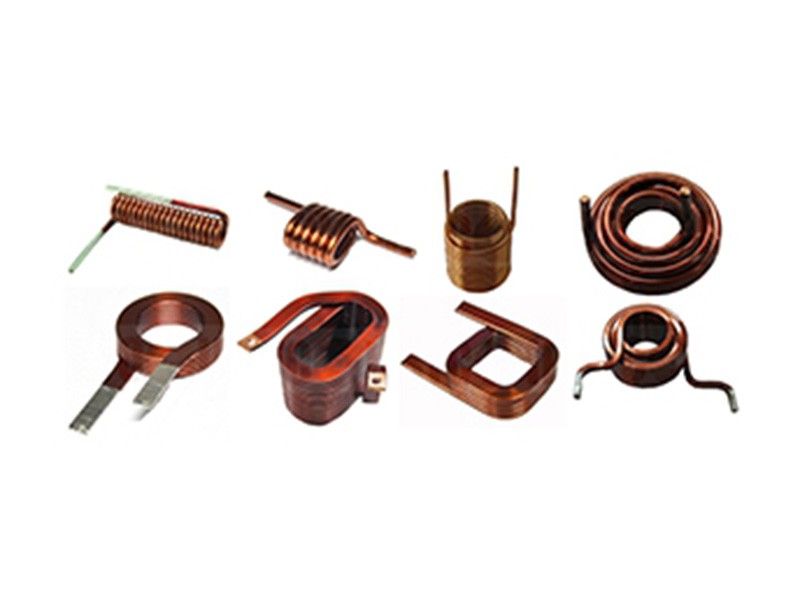

Machine multiaxiale d'enroulement de bobine à noyau d'air

Nous fournissons des machines CNC à trois axes pour l’enroulement de bobines à air multicouche. Elles sont capables d’enrouler des bobines sans carcasse en rond ou dans le rectangle à quatre couches au maximum.

Caractéristiques
- Pour de différentes machines, les calibres de fil différents: 0.2-1.0mm, 1.0-2.0mm, 2.0-4.0mm
- vis à billes et paliers de haute précision et longue durée de vie
- Tous les trois axes sont contrôlés par servomoteur, assurant le faible niveau de bruit et l’opération stable.
- Contrôle CNC, opération facile, programmation aisée
- La machine de décapage de fils et dispositif d’étamage sont en option.

Photos

Données techniques

Item KXJ-013 KXJ-033 KXJ-033A
Diamètre approprié de fils 0.2-1.0mm 1.0-2.0mm 2.0-4.0mm
Bobine à air appropriée À seule couche Multicouche
Procédé de décapage 3 lames diamant, centrifuge Machine asservie à décaper
Course de ma tête guide 90mm 65mm
Longueur de fils de sortie 30mm
Position terminale de fils de sortie Réglable
Vitesse de la broche principale 0-3000 t/m 0-1500 t/m
Rendement 50 pcs/min 30 pcs/min
Direction de bobinage Sens horaire / antihoraire
Gamme de réglage de l’abscisse 0.1º-359.9º
Gamme de réglage de l’ordonnée ±0.1º - ±99C359º
Exactitude de l’arrêt de porte-bobine
Résolution de l’ensemble de bobinage 0.1º
Moteur de machine à décaper AC100W AC 150W
Puissance de machine d’étamage 400W

Bobineuse de charge sans fil CNC

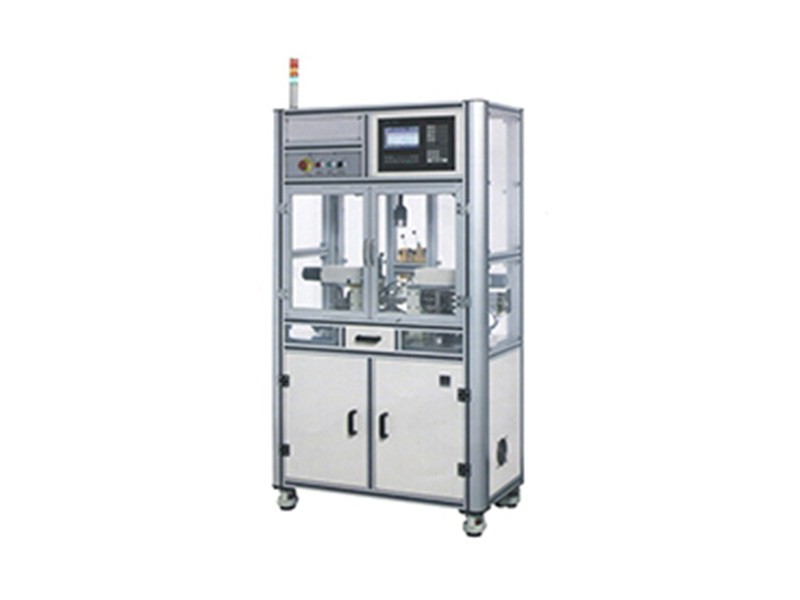

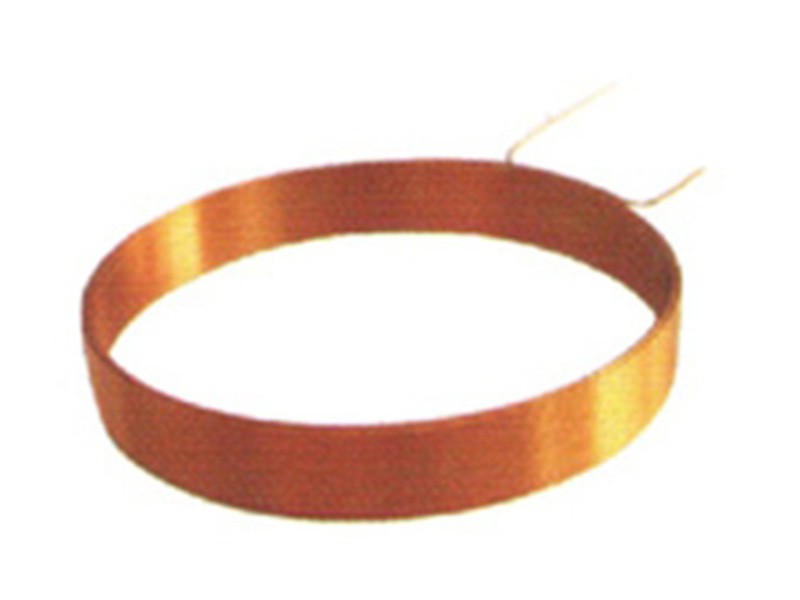

La bobineuse de charge sans fil CNC est spécialement conçue pour l’enroulement automatique des bobines de charge sans fil. Elle est appropriée pour fils de toron et fils recouverts de soie.

Caractéristiques
- Liaison par air chaud
- Le contrôle entièrement automatique par servomoteur des quatre axes
- Le dispositif d’introduction de fil emploie un cylindre sans tige de SMC et guidage linéaire de HIWIN.
- Le système de commande PLC de la marque mondialement connu
- Enceinte de protection d’étanchéité, propre et sûre

Photos

Données techniques

Item KXJ-064
Nombre de broches 4
Etendue de la section câble d’enroulement 1-8mm2
Bobine de charge sans fil Bobine d’émission et de réception
Méthode de liaison Soufflage d’air chaud
Position de fils de sortie Arbitraire
Vitesse de broche en rotation 0-3000 t/m
Vitesse de broche en enroulement 0-3000t/m
Rendement 2 pcs/min
Direction d’enroulement Sens horaire / sens antihoraire
Gamme de réglage de l’abscisse 0 - ±999999C359º
Gamme de réglage de l’ordonnée 0 - ±999999C359º
Exactitude de l’arrêt de porte-bobine
Résolution de l’ensemble de bobinage 0.1º
Longueur de fil de départ Min. 10mm, max. 30mm
Longueur de fil de sortie Min. 10mm, max. 50mm

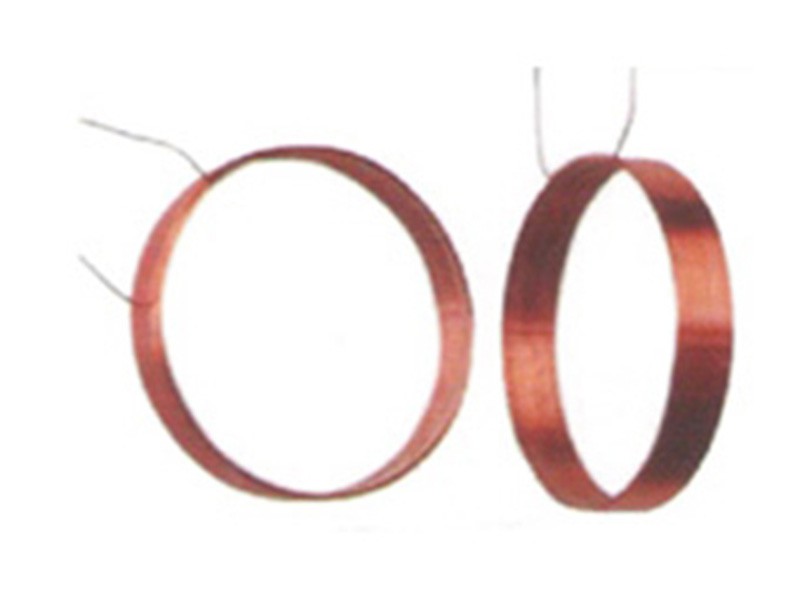

Machine de bobinage volant à haut-parleur CNC

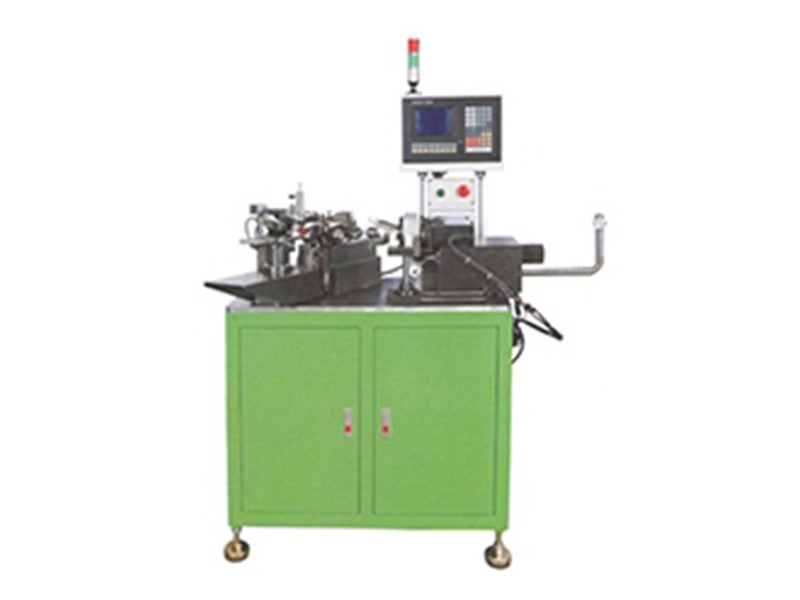

Cette machine de bobinage volant à haut-parleur CNC est employée pour l’enroulement des bobines acoustiques de haut-parleur autoportant. Elle emploie les fils revêtis de l’adhésif thermoplastique. Le fil est chauffé par l’alimentation en air chaud, comme il est enroulé en bobine et que les Spires sont liées ensemble par adhésif. La bobine faite sera retirée de l’outil, automatiquement éjecté de la machine et finira par se trouver dans un outil de déchargement rotatif.

Caractéristiques
- Conception de l’enroulement «pilote», l’enroulement et le déchargement à plusieurs postes
- Les vis à billes et paliers de haute précision importés, l’enroulement et le guidage plus précis, la durée de vie plus longue
- Motivé par servomoteur de deux axes
- le système de contrôle CNC emploi un microcontrôleur pour avoir l’opération facile et la programmation aisée
- Bruit à faible niveau

Photos

Données techniques

Item KXJ-082
Nombre de broches 2
Etendue de l’enroulement de fil 0.02-0.1mm
Méthode de liaison Hot air
Coupe de tête guide max. 65mm
Position de fil de conduite Arbitraire
Vitesse de broche 0-3000 t/m
Rendement 5 pcs/min
Direction de bobinage Sens horaire / sens antihoraire
Gamme de réglage de l’ordonnée 0 - ±999999C359º
Exactitude de l’arrêt de porte-bobine
Résolution de l’ensemble de bobinage 0.1º

Bobineuse toroïdale miniature CNC

Description

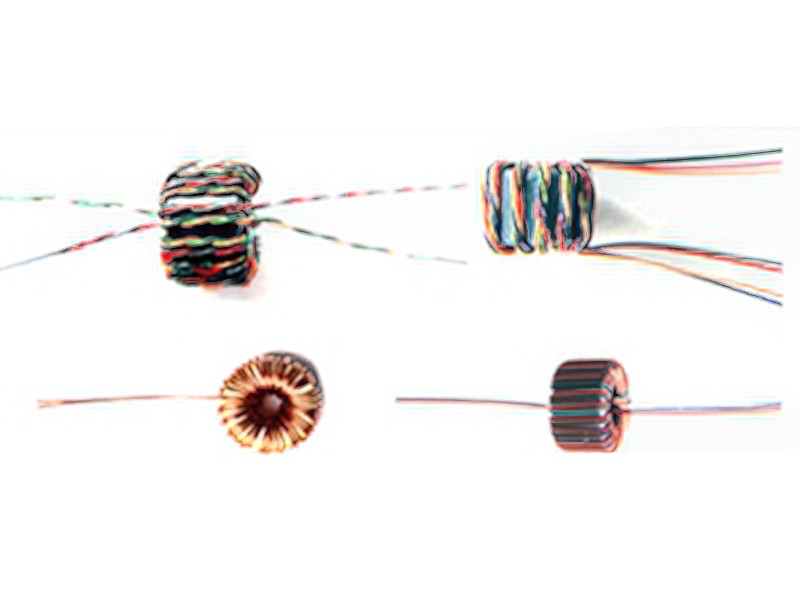

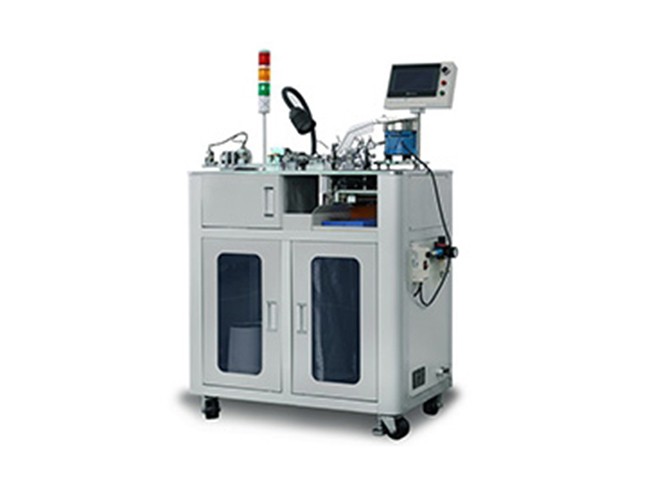

La bobineuse toroïdale miniature CNC est employée pour enrouler de 4 fils torsadés dans un noyau toroïdal super miniature. Elle est entièrement automatique, avec l’alimentation automatique du noyau, l’accumulation de fils, la torsion, l’enroulement et le déchargement de la bobine terminée. Nous proposons également d’autres bobineuses toroïdales miniatures à des fins différentes.

Caractéristiques
- Le contrôle séparé de la vitesse accumulée et de la longueur
- Le contrôle séparé de la vitesse d’enroulement et du tournage
- Le capteur à fibre optique accompagné de l’appareil d’affichage de deux systèmes numériques pour le contrôle de tournage
- Pas de bobinage variable et programmable
- Motivé par servomoteur, haute précision, commutation de vitesse stable
- Entièrement automatique, travail continu, de nombreuses machines avec petit nombre d’opérateurs.

Données techniques

Item Data
Diamètre intérieur du noyau miniature 1.27~2mm
Diamètre extérieur du noyau miniature 2~4mm
Hauteur du noyau miniature 0.65~3mm
Diamètre approprié de fils 0.07 ~0.127mm
Méthode d’enroulement 4 Fils torsadées
Spires d’enroulement 9~16
Retard de production Moins de 2%
Vitesse d’enroulement 4~6s par pièce
Pourcent de passe >99.5%
Dimension de la machine Environ 850 x 550 x 1400mm
Poids de la machine Environ 450kg
