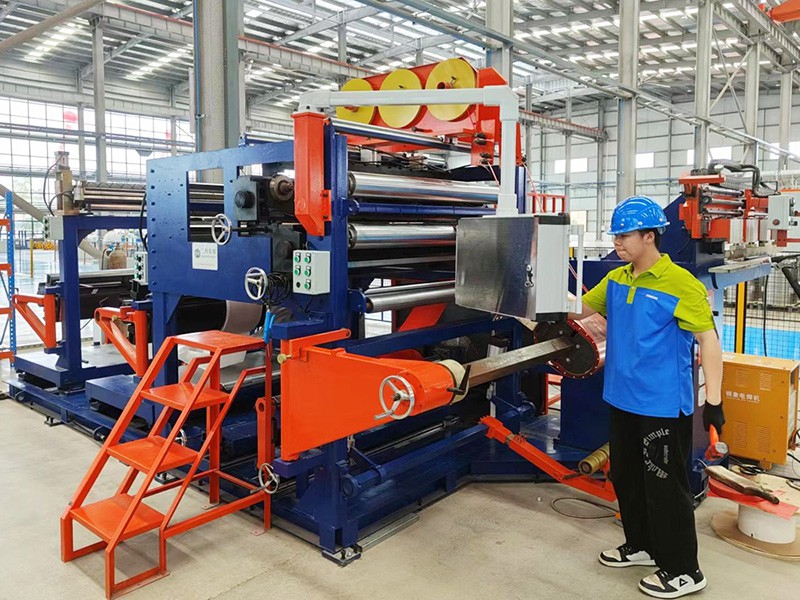

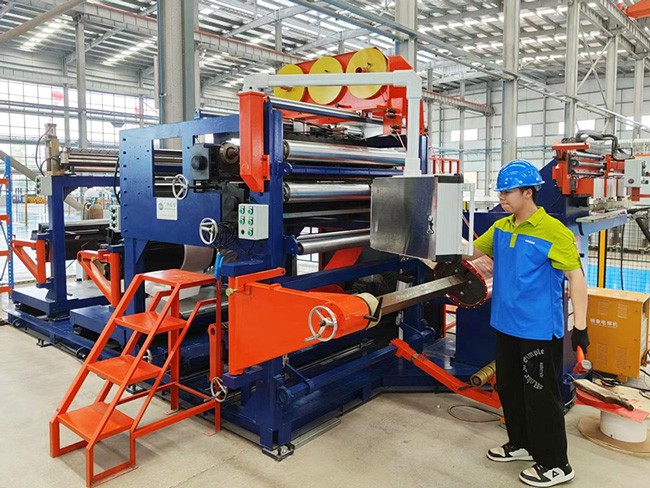

Machine de bobinage de feuille à faible tension

Formulaire de demande

Cette machine de bobinage est spécialement conçue pour enrouler des bobines en aluminium et en feuille de cuivre dans le transformateur et les appareils électriques.
La feuille peut être à double couche ou à couche unique.

Données techniques de la machine de bobinage de feuille

No. Item Spécification
BRJ-1400 (II) BRJ-1100 (II) BRJ-800
1 Taille de bobine
1.1 Longueur axiale, mm 500-1400 250-1100 180-800
1.2 Longueur axiale (incluant le câble de descente), mm 650-1550 400-1250 330-850
1.3 Diamètre extérieur (excluant peloton), mm 700
1.4 Max. Diamètre extérieur, mm 800
1.5 Min. Diamètre intérieur, mm 130 100 85
1.6 Forme de bobine rond/rectangle
2 Matériau en feuille
2.1 Matériau Feuille de cuivre/aluminium
2.2 Largeur, mm 450-1250 200-1050 180-750
2.3 Epaisseur, mm Cuivre 0.5-2 0.3-2 0.3-2
Aluminium 0.5-3 0.5-3 0.5-3
3 Dérouleuse
3.1 Diamètre intérieur, mm 400500
3.2 Diamètre extérieur, mm 1000 900 900
3.3 Longueur de bras, mm 1350 1150 750
3.4 Portée maximale, mm 385-520
3.5 Capacité, kg 2000 2000 1000
3.6 Force d’expansion, N 1 0-15000 1 0-10000 1 0-10000
3.7 2 0-30000 2 0-20000
3.8 Pression hydraulique, MPA 0-0.6
4 Machine de bobinage
4.1 Moment de travail, N/m ≥10000 ≥7000 ≥4000
4.2 Puissance de moteur, kW 15 11 11
4.3 Procédé de régulation de vitesse Onduleur à variation continu
4.4 Arbre d’enroulement, mm 50x90x1850
4.5 Vitesse de bobinage, r/mime 0-20 0-25 0-30
5 Procédé de soudage TIG, automatique
  Vitesse de soudage, m/min 0-1 0-1 0-1
6 Dispositif de découpe Lampe de coupe
  Vitesse de découpé, m/min 1.5
  Longueur de coupe, mm 1350 1100 700
7 Arbre pour isolement interlamellaire Deux
  Diamètre d’arbre, mm Moins de 400
  Diamètre intérieur, mm 76 76 76
  Longueur d’arbre, mm 1400 1100 700
8 Dispositif d’isolement terminal
  Quantité Quatre (peut être personnalisé)
  Diamètre extérieur Moins de 350mm
  Diamètre intérieur 56mm
  Largeur 15-200mm
9 Système de commande Contrôle PLC
10 Précision de comptage 0.1 cercle
11 Procédé anti-déviation Servosystème
11.1 Redresseur ±0.1mm

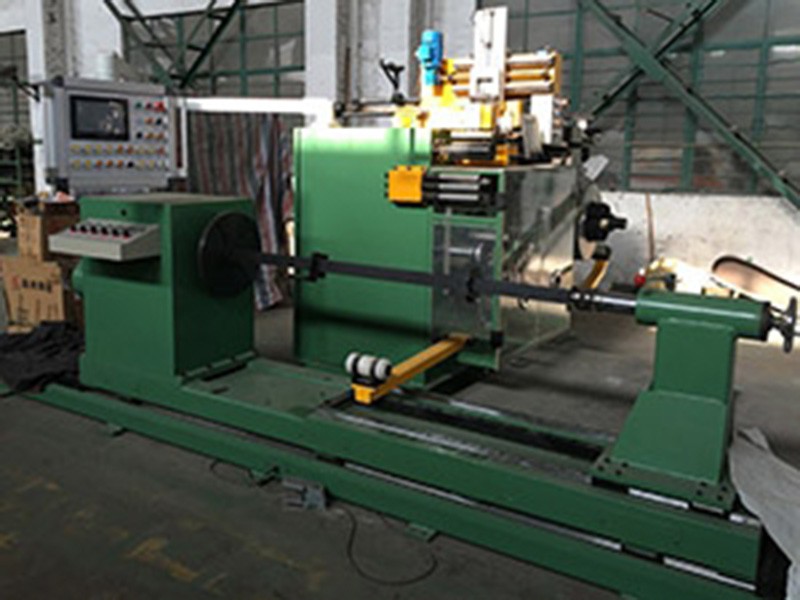

Machine de bobinage de feuille à haute tension

Cette machine à bobinage est spécialement conçue pour enrouler à haute tension la bobine de feuille employée dans le transporteur de distribution et de puissance.
C’est une machine hautement automatique, permettant d’être prédéfinis aux détails suivants: la position originelle de l’équipement de bobinage, le mouvement, le tour et le tour en 25 sections de feuille, le précision de redresseur et la vitesse de décélération sur l’écran tactile de 10.4”.

Données techniques

No. Item Données
1 Dispositif de débobinage de la feuille 2 unités
  Portée maximale 380-420mm
  Extension de l’arbre 200mm
  Max. Diamètre extérieur de feuille 800mm
  Max. Poids de feuille 500kg
  Largeur de feuille 25-200mm
  Epaisseur de feuille 0.5-1.5mm
  Tension de feuille 30~1200N
  Vitesse de débobinage 150m/min
  Puissance du moteur principal 5.5kW
2 Dispositif de débobinage pour isolation interlamellaire 2 unités
  Extension de portée 73-80mm
  Longueur de l’arbre d'extension 220mm
  Diamètre extérieur approprié de la bobine de papier d’isolation Max. 400mm
  Largeur du papier d’isolation 25-220mm
  Epaisseur du papier d’isolation 0.02-0.2mm
  Tension du papier d’isolation 15-80N
  Moteur d’entraînement 1.5kW x 2
3 Unité d’enroulement
  Vitesse d’enroulement 0-80rpm
  Couple d’enroulement 1580N·m
  Moteur d’entraînement 7.5kW
  Hauteur centrale 1200mm
  Distance entre la boîte de mèches principale et la contre-pointe 700-1300mm
  Diamètre max. de la bobine 1000mm
  Largeur max. de la bobine 1200mm
  Poids max. de la bobine 1500kg
  Précision de rectification de feuille ±0.4mm
4 Système de soudage TIG
  Courant de soudage 160A
  Vitesse de soudage 0-0.7m/s
