Machine de découpe d’acier de transformateur

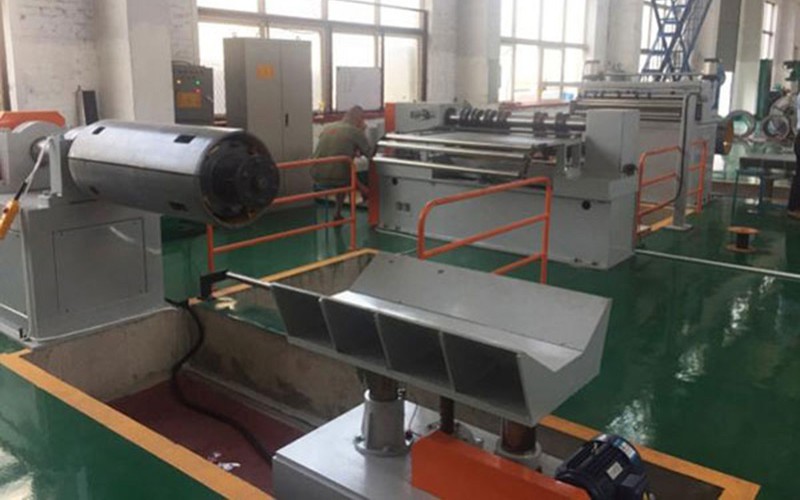

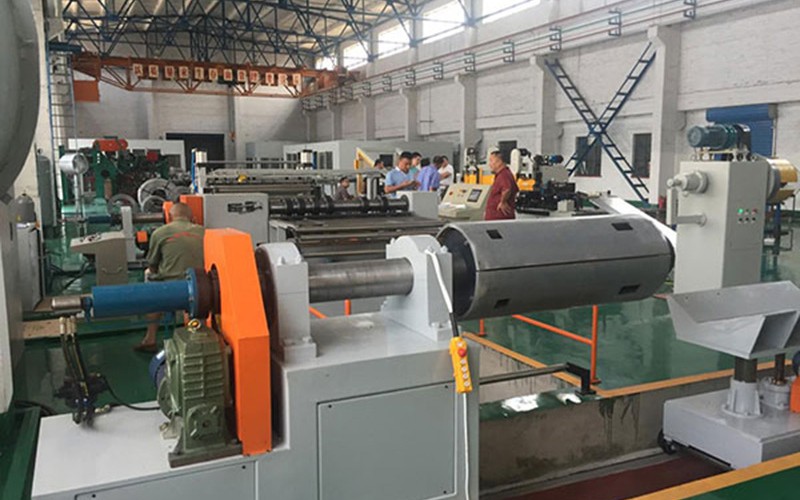

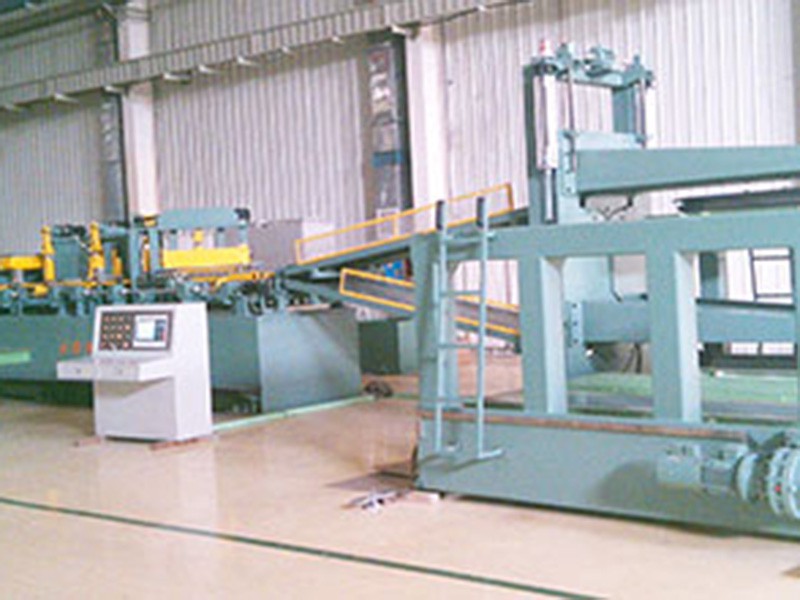

Chaîne de découpe d’acier au silicium

Description de chaîne de découpe d’acier au silicium
Cette chaîne est spécialement conçue pour couper la grande bobine d’acier au silicium en bandes comme le noyau d’acier au silicium, ceci largement utilisé dans le transformateur, transformateur combiné de courant et de tension et d’autres appareils électriques.

Composants de la chaîne de découpe d’acier au silicium
Cette chaîne est composée d’une dérouleuse d’expansion hydraulique, des fosses No.1 et No.2, d’une machine de découpe, d’un dispositif de tension et de guidage, d’un réenrouleur, d’un wagon de décharge, d’un système hydraulique ainsi que d’un système de commande.

Données techniques de la chaîne de découpe d’acier au silicium

No. Item Spécifications
1 Modèle BGJ-1000 (BGJ-1250)
2 Epaisseur de la bobine d’acier 0.23-0.6mm
3 Largeur max. de la bobine 1000mm (1250) mm
4 Poids max. de la bobine 5T (6T)
5 Diamètre intérieur de la dérouleuse 460-520mm
6 Diamètre extérieur de la dérouleuse 1200mm
7 Vitesse de découpage 10-70m/min
8 Hauteur des bavures Moins de 0.02mm
9 Nombre de pièces découpées 20 pièces Max.
10 Largeur min. de la coupe 40mm
11 Matériau de lame de coupe Alliage de carbure
12 Taille de lame de coupe 120 /198.45 /18mm
13 Durée de vie de lame de coupe Plus de 100km avant broyage
14 Précision de largeur de découpe Moins de 0.2mm
15 Diamètre intérieur du réenrouleur 500mm
16 Poids du réenrouleur 5 tons (6 ton)
17 Puissance totale Environ 29kW
18 Longueur de la machine 11m (12m)
19 Poids total Environ 10 tons (14 tons)

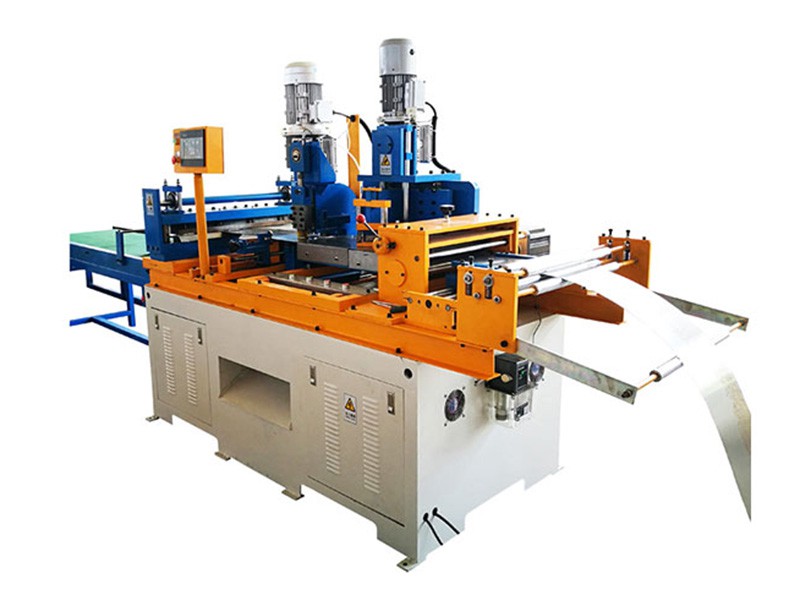

Machine de découpe à la longueur d’acier au silicium entièrement automatique

Cette chaîne est conçue par notre entreprise grâce à la technologie similaire à celle de GEORG Germany. Il combine la découpe de biseau et l’encochage en forme V. La fonction de perforation de trou est optionnelle.

Description de la machine de découpe à la longueur d’acier au silicium entièrement automatique
Grâce à la technologie similaire à celle de GEORG Germany, cette chaîne est entièrement conçue par nous-même. Elle combine les fonctions de la découpe de biseau et l’encochage en forme V. (La fonction de perforation de trou est optionnelle.)

Composants de la machine de découpe à la longueur d’acier au silicium entièrement automatique:
1 Dérouleuse mécanique d’expansion à double tête, entraînement actif, capacité de 5t
2 Dispositif d’alimentation pour servomoteur de haute précision, précision d’alimentation ≤0.1mm,
3 Dispositif de machine pneumatique d’encochage en forme V de haute précision motivé par servomoteur pas-à-pas, la tolérance de l’alimentation pas-à-pas ≤ 0.1mm; l’angle d’encochage ≤1°, alliage YG20 pour matériau de filière d’encochage.
4 La machine pneumatique de découpage de haute précision (deux pièces) dans l’angle de coupe de 45 degrés, et l’angle de cisaillement de moins de 1 degré, l’alliage YG20 pour matériaux de lame de cisaillement
5 Table de tri à double couches
6 Table élévatrice à double couches, capacité de 10t.
7 Système de commande de PLC

Données techniques de la machine de découpe à la longueur d’acier au silicium entièrement automatique:

  BHX-400 BHX-600 BHX-900
Largeur de bobine CRGO 40-440mm 60-640mm 80-920mm
Longueur de découpe 250-2500 400-3500 500-5000
Epaisseur de CRGO 0.23-0.35 0.23-0.35 0.23-0.35
Précision de découpe à la longueur ±0.1mm ±0.1mm ±0.1mm
Hauteur des bavures ≤0.02mm ≤0.02mm ≤0.02mm
Précision d’angle de coupe ±0.025° ±0.025° ±0.025°
Vitesse de l’alimentation 0-240m/min 0-240m/min 0-240m/min
Duration de découpage ≤230ms ≤240ms ≤250ms
Durée de vie d’outils de découpe et de perforation 1, 200,000 fois avant broyage
Coupe Max. des gradin-joint 40mm 40mm 40mm
Fois de gradin 1, 2, 3, 4, 5, 6, 7
Procédé de collecte de bandes Empilage automatique
Puissance totale 20kW 30kW 35kW
Occupation des sols (L×W×H) 15m×5m×2m 18m×5.5m×2.5m 22m×6m×2.5m

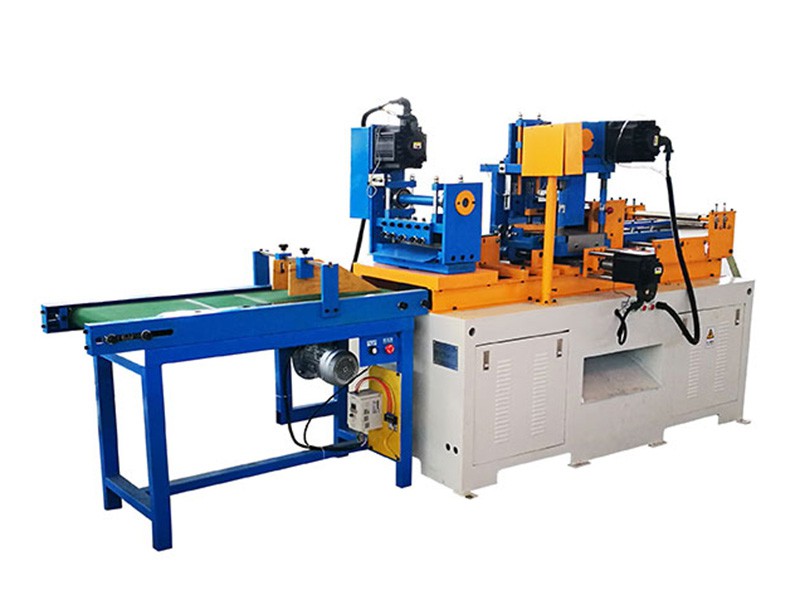

Machine de découpe automatique / Machine de découpe de noyaux de transformateurs, compacte et entièrement automatique

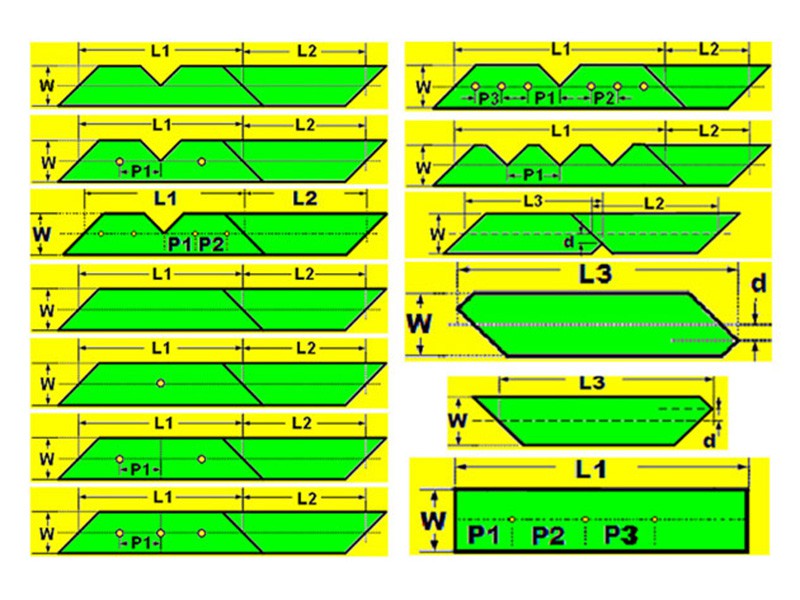

La machine compacte de découpe en onglet de transformateur est conçue avec la fonction de perforation combinée, d’encochage et de coupe par cisaillement. La longueur totale du produit est non plus de 6m. La machine est composée de servomoteur, PLC, et IHM. Entièrement automatique, les détails (l’angle, la position de trou, la position d’encochage en V, la longueur de découpe et les données gradins-joints) peuvent être prédéfinis sur PLC.

Cette machine de découpe en onglet de transformateur se caractéristique d’une structure compacte, ainsi que des fonctions, telles que la perforation combinée, l’encochage et le coupe par cisaillement. . La longueur totale du produit est non plus de 6m. La machine est également composée du servomoteur, PLC, et opération IHM. Les détails (l’angle, la position de trou, la position d’encochage en V, la longueur de découpe et les données gradins-joints) peuvent être prédéfinis par la commande PLC, permettant une découpe entièrement automatique des disques de transformateur différentes, incluant des membres centraux.

Paramètres Techniques

No. Item Spécifications
1 Modèle JN-2003/3003/4003/5003/8003
2 Epaisseur de CRGO 0.23-0.6mm
3 CRGO Largeur de bobine 30-200/300/400/500/800mm
4 Longueur de découpe 1-999999mm
5 Tolérance de coupe à longueur ±0.1mm
6 Tolérance d’angle de coupe ±0.03°
7 Tolérance de la position de trou ±0.1mm
8 Tolérance de la position d’encochage ±0.1mm
9 Hauteur des bavures Moins de 0.02mm
10 Vitesse de l’alimentation Max. 100m/min
11 Vitesse de la production 30-60 pièces par minute
12 Filière de perforation et d’encochage Alliage de carbure
13 Lame de coupe Alliage de carbure
14 Durée de vie de filière et de lame Plus de 1.2 million fois avant broyage
15 Coupe de joint à recouvrement en gradins Max. 40mm
16 Fois de gradins 1, 2, 3, 4, 5, 6, 7
17 Servomoteurs Delta, Taiwan

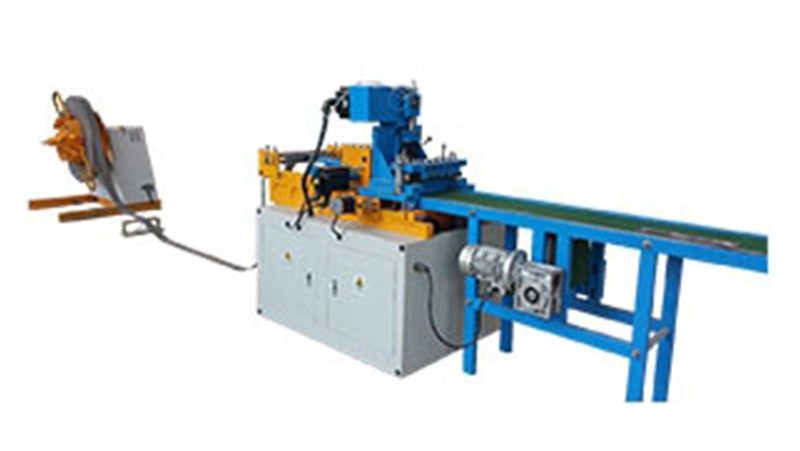

Machine électrique de découpe rectangulaire d’acier au silicium à haute vitesse

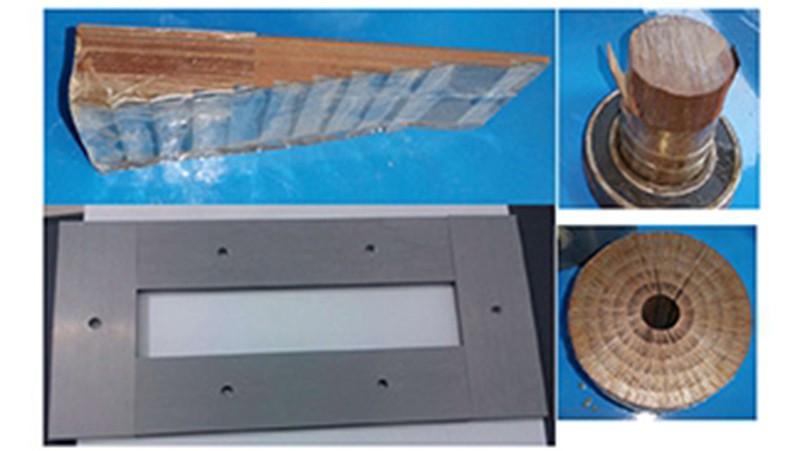

La machine emploie servomoteur à fournir, perforer et couper les bobines d’acier silicium électrique en lamelle rectangulaire pour les transformateurs, soudeurs, et réacteurs. Il est réputé par sa haute vitesse et la précision extraordinaire. Avec la commande PLC et l’opération IHM, il inclue des programmes spécialement conçus pour couper les colonnes rondes et les lamelles pilé en gradins ainsi qu’un cœur du réacteur du noyau.

Paramètres techniques de la machine électrique de découpe rectangle d’acier au silicium à haute vitesse

No. Item Data
1 Modèle JN-2002/3002/4002/5002S
2 Epaisseur de CRGO 0.23-0.6mm
3 CRGO Largeur de bobine 30-200/300/400/500mm
4 Longueur de découpe 1-999999mm
5 Tolérance de coupe à longueur +/-0.02mm
6 Tolérance de position de trou +/-0.02mm
7 Nombre de trou 0-12
8 Hauteur des bavures Moins de 0.02mm
9 Vitesse de l’alimentation Max. 100m/min
10 Vitesse de découpage 80~150 pièces par minute
11 Matrice de perforation Alliage de carbure
12 Lame de coupe Alliage de carbure
13 Durée de vie de lame et de matrice Plus de 1.2 million fois avant broyage
14 Servomoteurs Delta, Taiwan

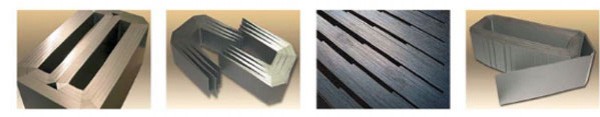

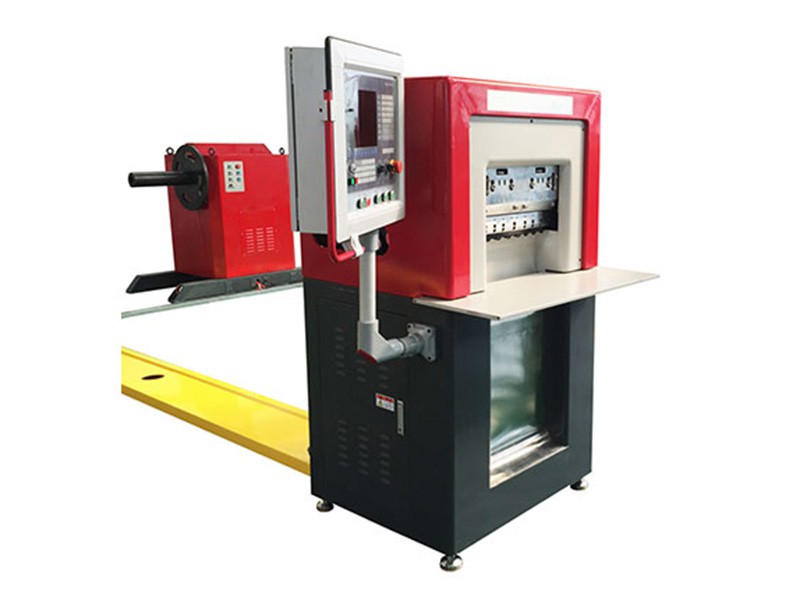

Machine de découpe / Machine à couper les noyaux Unicore DU DG

Cette machine est mis au point en interne, et conçu pour couper les noyaux à entrefer réparti des transformateur de distribution monophasés ou triphasés et transformateurs de mesure à 500kVA ~ 5000kVA. Il emploie des logicielles flexibles similaires à celles de Unicorne, machine UCM pour des noyaux à entrefer enroulée différents.

Paramètres techniques de la machine de découpe / machine à couper les noyaux Unicore DU DG

Éléments Spécifications
Largeur maximale de la bande d'acier au silicium simple 410mm
Largeur maximale de la double bande d'acier au silicium 190mm
Vitesse de pliage 300ms par pliage
Vitesse de coupe 300ms par coupe
Vitesse de production (périmètre de 2m) 6 secondes
Productivité (8 heures par période) 1500kg
Précision de la longueur 0~0.1mm (longueur < 1m), 0.1~0.2mm (longueur >1m)
Ecart d’incrément du noyau 0.1mm
Puissance du servomoteur 3kW x 3
Puissance du moteur d’entraînement du dérouleur 3kW, contrôle d'onduleur
Puissance du moteur de la pompe hydraulique 2.2kW
Capacité du dérouleur Max. 1000kg
Poids total de la machine Environ 2500kg
Dimensions de la machine principale Environ 1000 x 1000 x 1800mm
Dimensions du dérouleur Environ 1500 x 1000 x 1400mm
Pression d'air 0.8MPa
