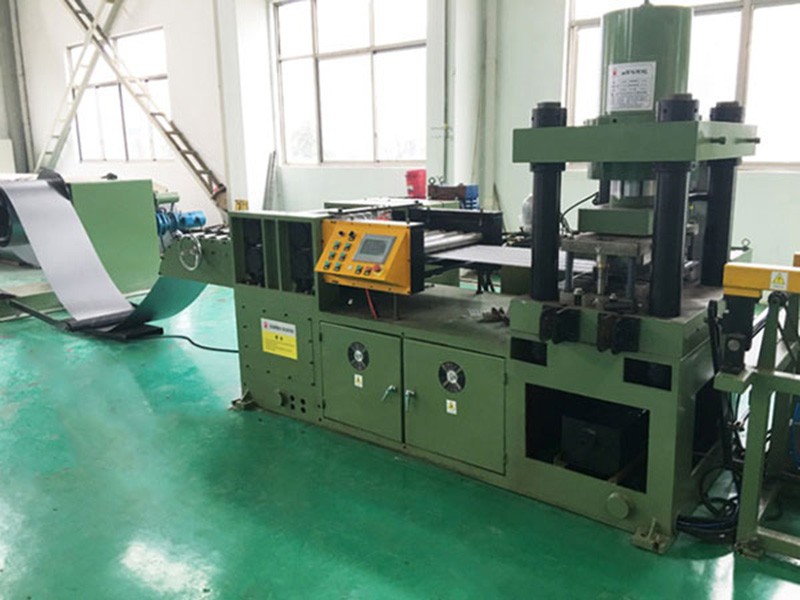

Chaîne de formation et de soudage de plaque à ailettes de radiateur de transformateur

Notre chaîne de formation et de soudage de plaque à ailettes de radiateur de transformateur profite de la technologie proposée par Germany GEORG et Canadian MTM. Elle est conçue principalement pour fabriquer d’une manière efficace la plaque à ailettes de diverses largeurs (520 ou 535mm, 480mm, 320 ou 310mm). Cette chaîne de formation et de soudage est composée d’un dérouleur automatique, d’une profileuse, d’un dispositif de jonction, d’une machine de soudage par points à têtes multiples, d’une machine de soudage à la molette à double face, d’une machine de soudure bout à bout, d’une machine d’ébavurage de bords à double face, la machine de découpe terminal, et des dispositifs tels qu’une courroie de transmission, et le système de la commande PLC.

La dimension de la profileuse peut être changée par le système hydraulique, alors que d’autres machines et des courroies de transmission sont ajustées manuellement. La distance centrale doit de plus de 1200mm, à la condition que l’équipement opère automatiquement. Les pièces de fabrication doivent être alimentées manuellement dans la machine de soudage si la distance est moins de 1200mm.

Flux de production
Matériau de charge → déroulage automatique → profilage → jonction automatique (de deux pièces) → soudage par points → soudage à la molette à double face → soudage à la molette bout à bout → ébavurage de bords à double face → découpe terminal → plaque à ailettes terminant le déchargement

Spécifications Techniques
1. Largueur de plaque à ailettes : 320mm ou 310mm, 480mm 520mm ou 535mm
2. Distance centrale: 500-4000mm (A la condition que la distance soit moins de 1200mm, la production automatique est impossible.)
3. Erreur de distance centrale: ± 1.0mm
4. Pression d’appui d’une seule pièce: surpression ≥ 0.15MPa; dépression ≥133Kpa. (Sans déformation)
5.Espace de lubrification du palier: Si l’épaisseur du matériau est de 1.0mm, l’espace de lubrification doit être plus de 11mm.
Si l’épaisseur est de 1.2mm, l’espace doit être plus de 11.5 mm
6. Quantité de canaux d’huile:
1) 3 canaux d’huile sont disponibles pour fabriquer la plaque à ailettes à la largeur de 310 ou 320mm;
2) 5 canaux d’huile sont proposés pour fabriquer la plaque à ailettes à la largeur de 480mm;
3) 6 canaux d’huile sont proposés pour fabriquer la plaque à ailettes à la largeur de 520 ou 535mm
7. Matières premières appropriées : Acier laminée à froid ST12, SPCC, DC01
8. Epaisseur des matériaux: 1.0-1.2mm
9. Largueur du bobinage:
1) 335mm pour plaque à ailettes à la largeur de 320mm
2) 495mm pour plaque à ailettes à la largeur de 480mm
3) 535mm pour plaque à ailettes à la largeur de 520mm
4) 550mm pour plaque à ailettes à la largeur de 535mm

Données technique de la chaîne de formation et de soudage de plaque à ailettes
1. Capacité de la chaîne: si la langueur de la pièce de production et moins de 2000mm, cette chaîne peut produire plus de 35 pièces par heure.
2. Vitesse de soudure latérale est plus de 3.5m/min.
3. Vitesse de profilage: 6.4m/min
4. Vitesse de soudage par points: 1.5m/min (soudage par un rang). Le ratio de production augmentera de plus de 70% à mesure que le soudage est effectué par deux rangs.
5. Opérateurs: 2~3
6. Puissance totale: about 640kVA
7. Longueur totale: about 47m

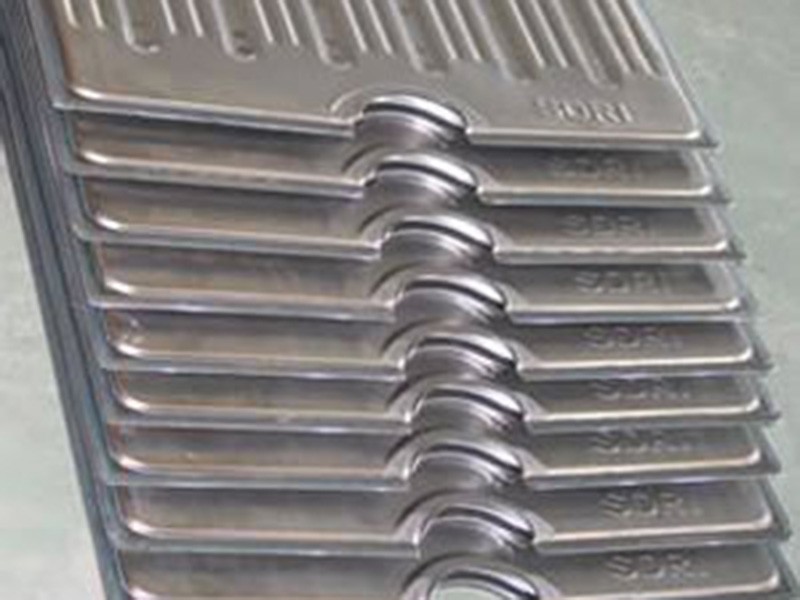

Echantillons de produits

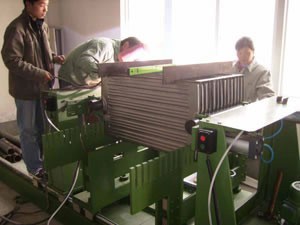

D’autres machines pour le radiateur de transformateur

Notre société peut également fournir tous d’autres machines liées au transformateur, tels que râtelier de soudage, testeur de fuites, poste de travail de l’ensemble de radiateur, des outils de perforation et des presse à estamper dans un tuyau collecteur ainsi que chaîne complet de lavage et de revêtement du radiateur.
