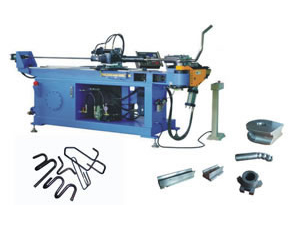

Cintreuse CNC
Principales caractéristiques
1. Contrôle numérique trois axes, fixation hydraulique
2. Engrenage et support de conduite, chaque axe est équipé avec réducteur planétaire de précision élevée
3. La matrice de traçage est restaurée pneumatique
4. Contrôle CNC, opération par écran tactile 12.1" simple et facile
Paramètres techniques de la Cintreuse de tubes CNC
| Article | JXWGJ-22 | JXWGJ-40 | |
| Angle de cintrage maximum | 190º | 190º | |
| Rayon de cintrage maximum | 100mm | 150mm | |
| Longueur de tube maximum | 2000mm | 3000mm | |
| Epaisseur de tube maximum | 1.6mm | 2mm | |
| Diamètre de tube maximum | Ф22mm | Ф40mm | |
| Productivité (seconde/courbe) | 2s | 4-5s | |
| Vitesse d'axe | Angle d'alimentation | 800mm/s | 600mm/s |
| Axe de rotation | 180º/s | 90º/s | |
| Axe de cintrage | 180º/s | 180º/s | |
| Précision d'axe | Angle d'alimentation | ±0.2mm | ±0.5mm |
| Axe de rotation | ±0.2º | ±0.2º | |
| Axe de cintrage | ±0.5º | ±0.5º | |
| Puissance d'axe | Angle d'alimentation | 0.75kW | 1.5kW |
| Axe de rotation | 0.4kW | 0.75kW | |
| Axe de cintrage | 1.5kW | 3.0kW | |
| Source pneumatique | 0.4-0.7MPa | - | |
| Pression hydraulique | -(or 3.0-5.0MPa*) | 5.0-8.0MPa | |
| Alimentation électrique | AC380V, 50Hz (ou personnalisé) | ||
| Dimensions(L×l×H) | 2000×700×1500mm | 3200×800×1500mm | |
| Poids | 800kg | 1800kg | |
Remarque: Le modèle JXWGJ-22 dispose d'un système d'entraînement pneumatique ou hydraulique. Le modèle JXWGJ-40 dispose seulement d'un système d'entraînement hydraulique.
Communiquez-nous votre diamètre de tube maximum, épaisseur de parois, forme, etc. et nous vous fournirons la machine exacte!
