Machine à aileter les tubes
Machine d'enroulement de tube à ailettes en L et LL
Rouleuse hydraulique / Rouleuse de tubes / Machine à rouler pour les tubes à ailettes en L

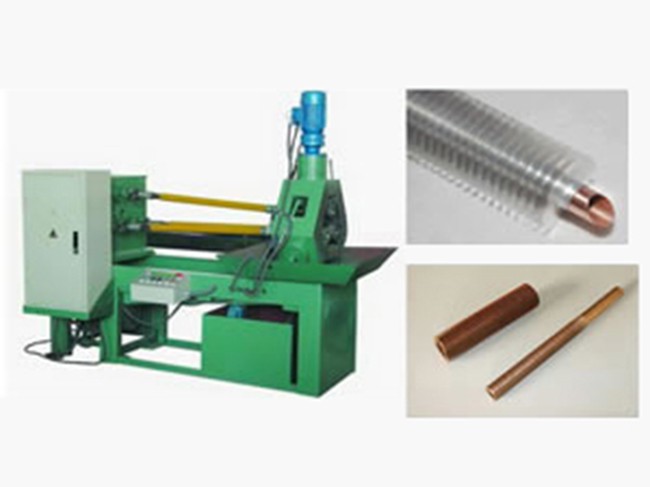

Machine à aileter les tubes

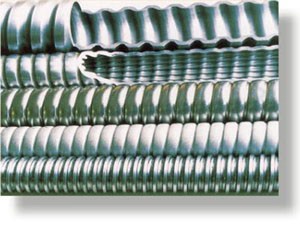

Cette machine à aileter les tubes est aussi appelée machine à ailettes de tube. Elle est employée pour le profilage de tube à ailettes monométallique ou bimétallique pour les chaudières ou les échangeurs de chaleur.

Porte outil et corps de porte d'outil adoptent une structure clé double circulaire avancé pour couple de résistance, déplacement précis et stable.
Le porte outil adopte une conception de type de séparation, il est très facile de couper le rodage, lavable et installer la lame.
Le roulement de broche peut être enlevé utilisant roulements de glissements hydrodynamiques coniques, roulement pour maximiser l'utilisation.
Joints universels et lien de clé d'axe entre toutes les lignes de poivre fort. Boîtier de refroidissement séparé pour laminoir.
Fermement avec données techniques, efficience d'ailette de roulement, lames durables.

Formulaire de demande

Donnée technique

Éléments	Spécifications
	GJ-66A	GJ-66B	GJ-66C
Matériau du tube de base	Aluminium, acier au carbone, cuivre
Diamètre du tube de base	Φ7~12mm	Φ12~32mm	Φ15~45mm
Matériau de l'ailette	Aluminium / Cuivre
Épaisseur de l'ailette	0.3~0.7mm
Hauteur de l'ailette	7mm	16mm	16mm
Diamètre extérieur du tube à ailettes fini	Φ25mm	Φ64mm	Φ77mm
Entraxe de la spirale	1.8mm; 2.0mm; 2.1mm; 2.3mm; 2.5mm; 2.8mm; 3.0mm; 3.2mm~8.0mm**
Longueur maximale du tube à ailettes fini	15m
Vitesse de rotation de la broche de sortie	80tr/min, 100tr/min, 120tr/min
Vitesse de roulement des ailettes	0.6m/min, 0.75m/min, 0.9m/min
Puissance du moteur d’entraînement principal	11kW
Poids de la machine	Environ 1920kg
Dimensions globales	Environ 2050×760×1430mm

Remarques:
*Lorsque le diamètre du tube de base est inférieur à 22 mm, la hauteur recommandée des ailettes doit aussi être inférieure à 12 mm.
*Lorsque le pas des ailettes est inférieur à 2,3 mm ou supérieur à 3,2 mm, il faut fournir plus de détails sur les tubes à ailettes pour que nous puissions faire les vérifications.

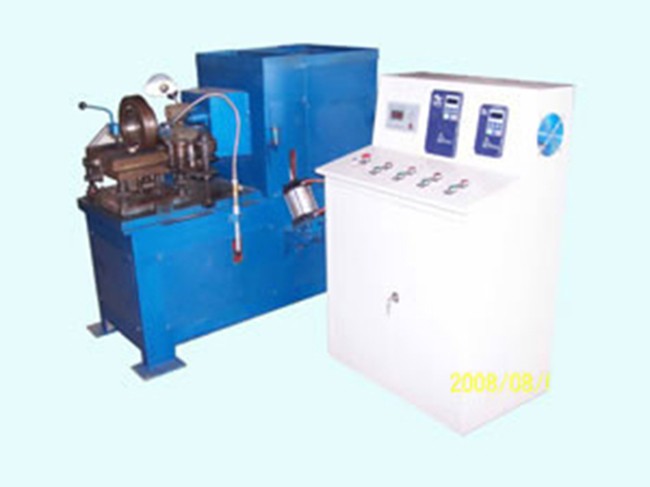

Machine d'enroulement de tube à ailettes en L et LL

Cette machine est spécialement conçue pour le traitement de tubes d'ailettes en formes L/LL. Elle adopte un contrôle de tension numérique pour garder la force de liaison être le tube et l'ailette en meilleur état!

Formulaire de demande

Donnée technique

Diamètre de tube de base Φ16-38mm
Matériau de tube de base Acier inoxydable, acier au carbone, cuivre, aluminium
Matériau d'ailette (Aluminium) Hauteur d'ailette ≤20mm, point d'ailette 2.0-10mm
Matériau d'ailette (Cuivre) Hauteur d'ailette ≤12mm, point d'ailette ≤2.54mm
Epaisseur d'ailette 0.4-1.0mm
Puissance moteur principale 5.5kW
Vitesse de production Maximum 700 rotations par minute, environ 1.5m/min (sur le diamètre du tube de base)

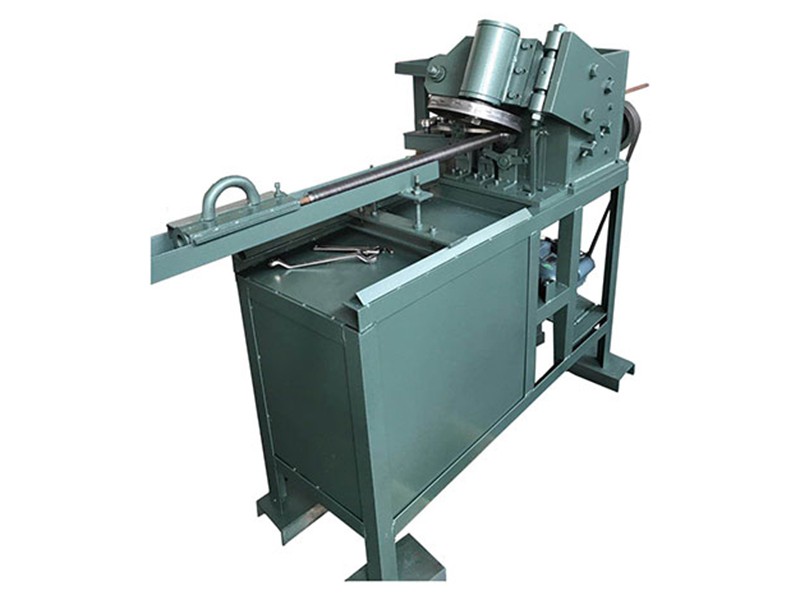

Rouleuse hydraulique / Rouleuse de tubes / Machine à rouler pour les tubes à ailettes en L

Cette machine de fabrication de tubes à ailettes en L permet de rouler des ailettes en spirale sur le tube de base afin de former des tubes à ailettes en L de différents diamètres. Cette rouleuse de tubes offre des solutions techniques capables de garantir la bonne exécution du tube requis et de permettre une productivité élevée.

Formulaire de demande

Donnée technique

Matériau de l'ailette Aluminium, hauteur des ailettes ≤16mm, pas des ailettes 2.0-10mm Cuivre, hauteur des ailettes ≤12mm, pas des ailettes ≤2.54mm
Matériau du tube de base Acier galvanisé, acier au carbone, cuivre, aluminium
Diamètre du tube de base Φ16-38mm*
Épaisseur de l'ailette 0.4-1.0mm
Puissance du moteur 2.2kW, 3-phases
Vitesse d'enroulement maximale Vitesse de la broche 700tr/min/min
Productivité générale Environ 250m par 8 heures
Dimensions de la machine (emballage) 1350 x 650 x 1250mm
Poids de la machine Environ 400kg
