Machine de fabrication des colliers ondulés
Cette machine est spécialement conçue pour produire les tuyaux, les tubes et les colliers ondulés pour une large gamme d’applications.
Donnée technique
- Plage de diamètres des colliers ondulés appropriés 8-25mm
- Épaisseur de la bande appropriée 0.15-0.5mm
- Vitesse de soudage TIG Max. 4m/min
- Machine à souder TIG Panasonic WS5-160A
- Hauteur d'ondulation appropriée 1.5-2.lmm
- Vitesse d'ondulation 2.5-6 secondes par ondulation
- Vitesse de production de la ligne entière Environ 100m/h @DN15, DN20
- Vitesse de production de la ligne entière Environ 80m/h @ DN25, DN32
- Puissance électrique totale Environ 14kW
- Dimensions (ligne complète) Environ 14m x 4m
- Poids (ligne entière) Environ 2500kg
- Conteneur nécessaire pour le transport maritime 1 x 20’GP

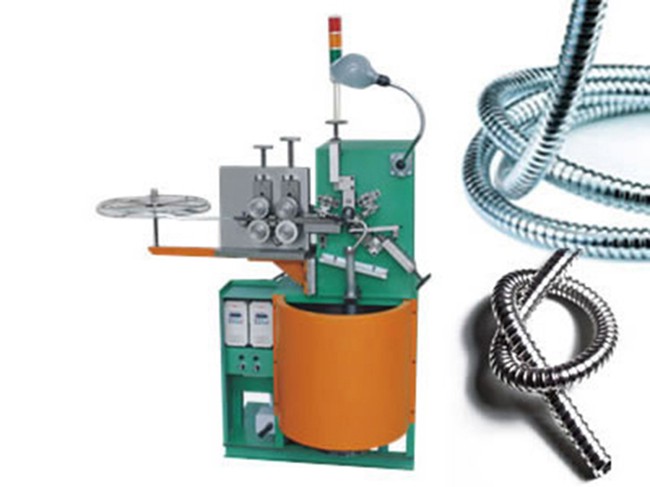

Machine de fabrication de tuyaux flexibles ZHF-50
ZHF-50 est destinée à fabriquer des tuyaux flexibles à jointure de double verrouillage en acier inox,en cuivre,en acier carboné ou en aluminium.
Caractéristiques
- Production en continu
- Entraînement de moteur et onduleur,consommation électrique réduite,peu bruyant,opération facile et fonctionnement stable
- Les tuyaux flexibles finis possèdent de haute résistance à la traction et de bonne résistance élastique
- Elle permet d'opérer plusieurs machines en même temps avec un seul opérateur.
- Jointure à double verrouillage solide et stable:

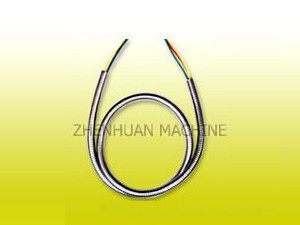

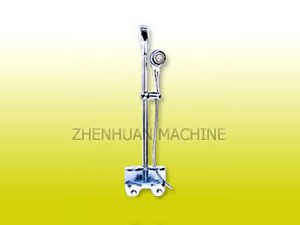

Produits finis
Donnée technique
- Matériau applicable Acier inoxydable, acier au carbone, cuivre, aluminium
- Diamètre de tuyau flexible Max. 50mm (ou personnalisé)
- Largeur de matière première 8.25-9.5mm
- Epaisseur de matière première 0.17-0.25mm
- Vitesse de production 2m/min
- Alimentation électrique de moteur principale 2.2kW×2, triphasé
- Dimensions Environ 950×850×1400mm
- Poids Environ 800kg

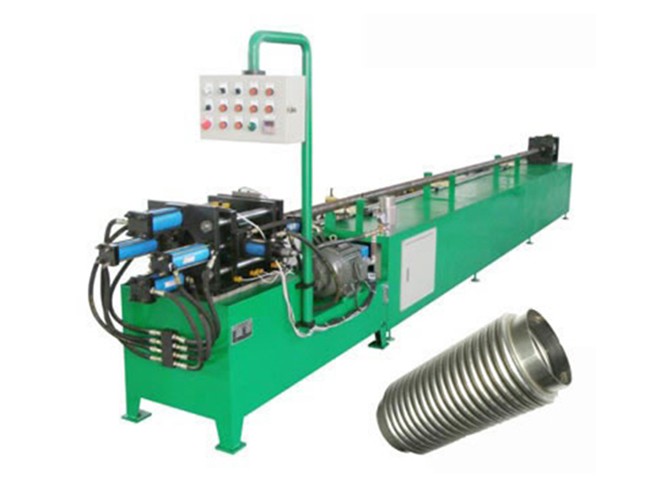

Machine de fabrication de tube en acier annelé
La machine de fabrication de tube en acier annelé est extrêmement utilisée pour la production de tubes et tuyaux en acier pour diverses applications. Elle est largement utilisée dans l'industrie pétrochimique, les machines, la construction, le génie civile et d'autres.
Donnée technique
- Diamètre de tube ondulé 6-50mm
- Matière première Acier inoxydable ou tube en acier au carbone
- Epaisseur de paroi de tube 0.2-0.5mm
- Vitesse de production 2.5-6 secondes par ondulation
- Profondeur d'ondulation 1.75-2.1mm
- Alimentation électrique de moteur principale 4.0kW
- Dimensions Environ 4850×600×1200mm
- Poids Environ 650kg
