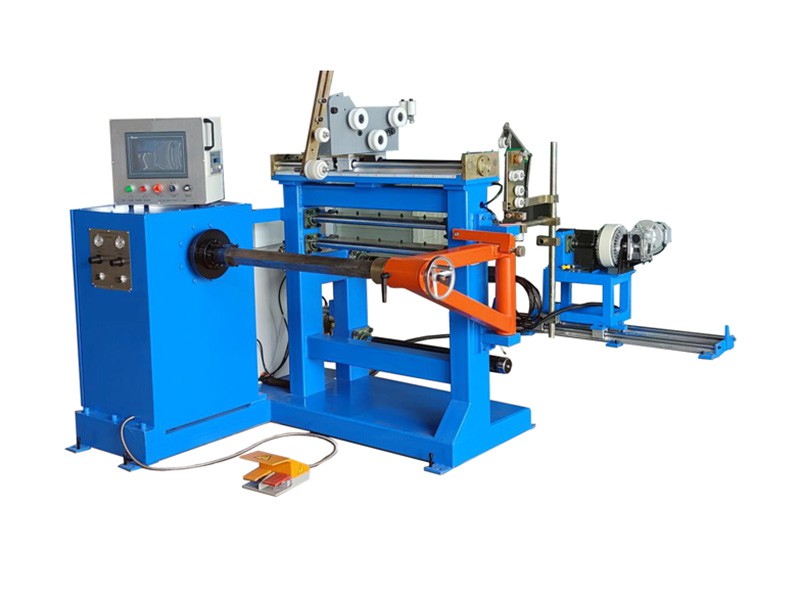

Bobineuse semi-automatique avec dispositif de guidage du fil

Cette bobineuse convient à la fabrication d’enroulements haute tension ronds ou rectangulaires pour transformateurs de distribution de 30 à 2500 kVA.

Elle comprend un dispositif principal de bobinage, un système automatique de guidage du fil, un dispositif d’alimentation de l’isolation intercouche, un dévidoir à tension réglable, un système pneumatique ainsi qu’un système de commande PLC et servomoteur.

Son niveau d’automatisation et ses différentes fonctions permettent d’assurer un serrage axial et une bonne compacité transversale, ce qui la rend particulièrement adaptée au bobinage de bobines rectangulaires.

Formulaire de demande

• Diamètre extérieur max. de bobineinférieur à 600 mm
• Hauteur axiale inférieure à 700 mm
• Diagonale max. d’une bobine rectangulaire 1000 mm
• Poids max. de la bobine 500 kg
• Fils compatibles fil plat max. 3 × 12 mm ; fil rond émaillé, diamètre 0,3-3 mm
• Vitesse de bobinage 0-200 tr/min

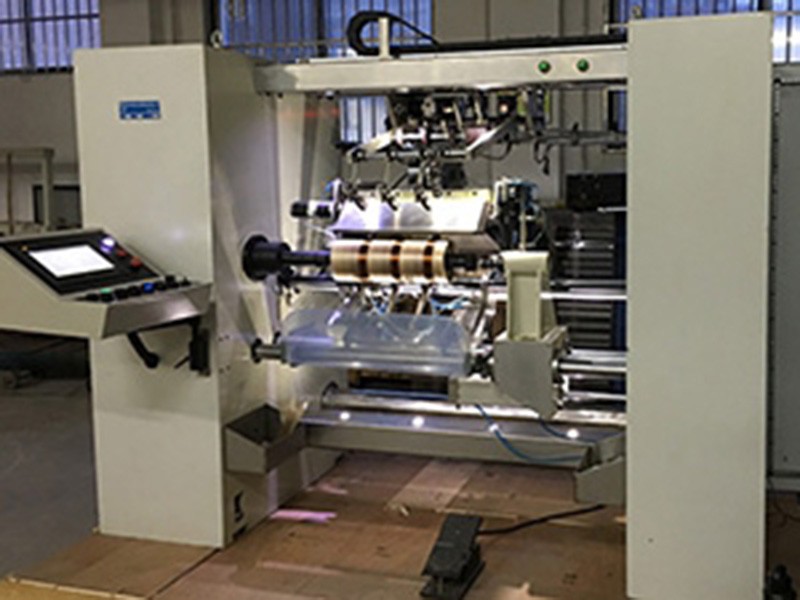

Bobineuse entièrement automatique avec pose automatique de l’isolation

Cette machine est spécialement conçue pour bobiner des enroulements haute tension avec guidage automatique du conducteur et pose automatique du papier isolant intercouche.

• Hauteur d’axe 850mm
• Couple de broche principale 800N·m
• Longueur de broche 900mm
• Largeur du papier isolant 10-20mm

Formulaire de demande

Fonctions de la machine

• Hauteur d’axe 850 mm
• Largeur max. de bobine 800 mm
• Bobine compatible DE 700 mm ; DI 80 mm
• Couple de broche principale 800 N·m
• Vitesse de broche standard 0-210 tr/min ; max. 0-370 tr/min
• Puissance du moteur de broche 3 kW
• Longueur de broche 900 mm
• Course du servomoteur de guidage 800 mm
• Méthode de guidage du conducteur vis à billes + guide linéaire + servomoteur

Conducteurs

• Fil rond 0,6-4,5 mm
• Fil plat 1 × 12 mm

Isolation intercouche — deux dispositifs de déroulement

• Méthode de tension pneumatique
• Largeur du papier isolant 10-20 mm
• Pose de l’isolation côtés gauche et droit, entraînement servo
• Inversion du papier isolant entraînement servo

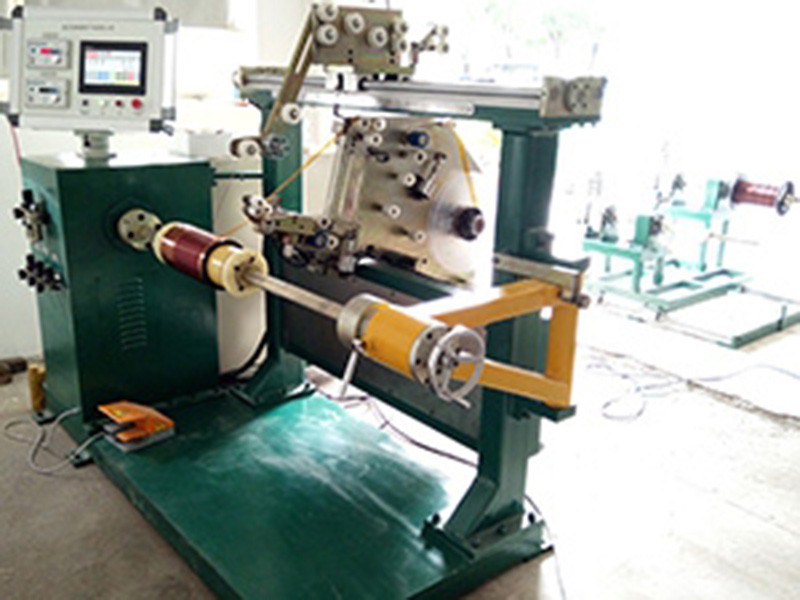

Bobineuse entièrement automatique multibobines

Cette bobineuse entièrement automatique est spécialement conçue pour fabriquer les bobines primaires de transformateurs de tension de moins de 110 kV. Pour les bobines primaires de 110 kV ou moins, le bobinage s’effectue une bobine à la fois.
Pour les transformateurs de tension de 35 kV, deux ou trois bobines peuvent être bobinées simultanément, avec une capacité maximale de neuf bobines à la fois. Elle convient également aux bobines de transformateurs de distribution.

Formulaire de demande

• Diamètre du fil émaillé0,08-0,3 mm (SWG 26-40)
• Pas de guidage du fil 0,08-5 mm
• Résolution de guidage du fil0,001 mm
• Espacement entre les bobines 4 mm
• Nombre de tours 1-99999 ±1
• Largeur d’une bobine 40-160 mm
• Poids d’une bobine ≤7,5 kg
• Diamètre extérieur max. Φ190 mm
• Matériau isolant papier ou film, largeur 350 mm, DE max. 300 mm, DI 76 mm, poids max. 10 kg
• Vitesse max. de broche 800 tr/min (@5 kg × 2) ; 600 tr/min (@7,5 kg × 2)
• Diamètre extérieur de la broche 32 mm, avec cales pour 5 diamètres
• Puissance du moteur de broche 3 kW
• Puissance du servomoteur de guidage du fil 3,5 kW
• Dimensions env. 2500 × 2580 × 1840 mm

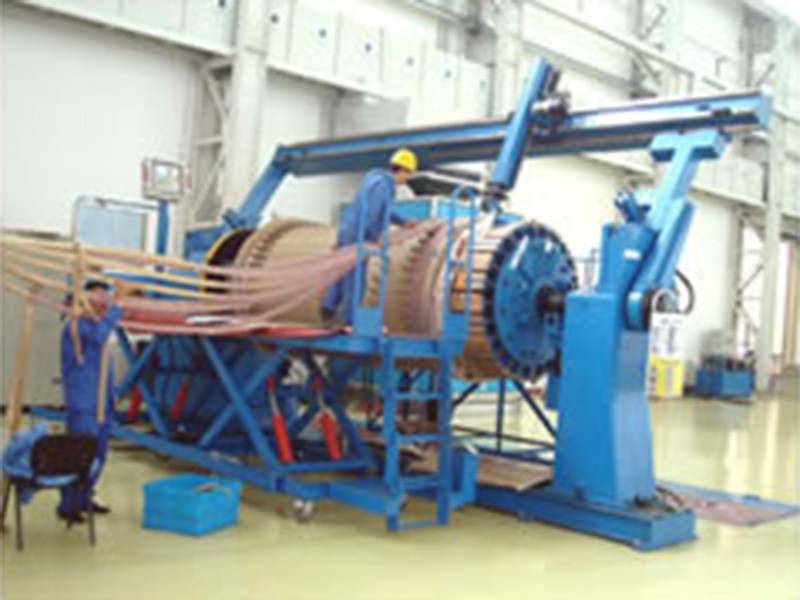

Bobineuse horizontale avec dispositif de compactage réglable

Cette bobineuse horizontale est destinée au bobinage des enroulements de transformateurs et réactances de grande capacité, de 5 à 35 tonnes.

Elle peut être équipée de dispositifs de compactage vertical et horizontal pour obtenir des enroulements plus compacts et réguliers.

Le compteur électronique permet de compter les tours dans les deux sens et dispose d’une fonction de mémorisation en cas de coupure de courant.

Formulaire de demande

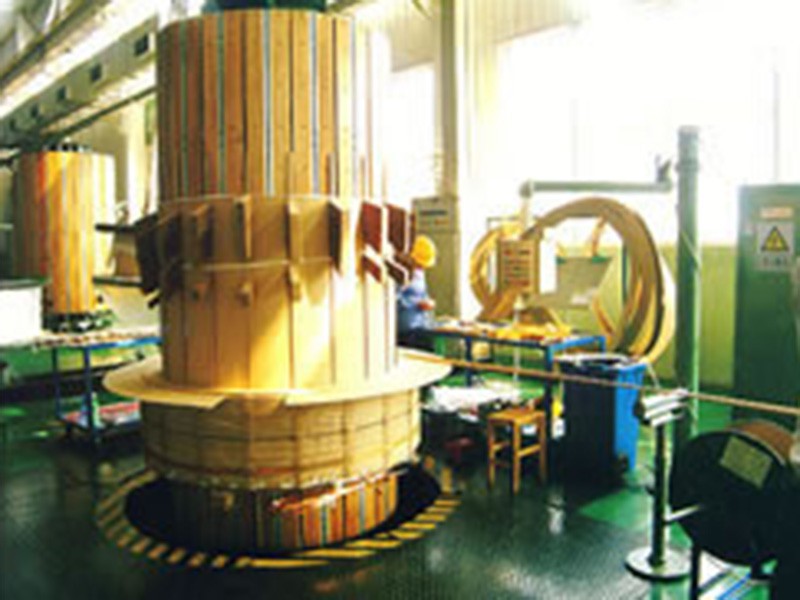

Bobineuse verticale

Cette machine est spécialement destinée au bobinage des enroulements de transformateurs haute et très haute tension. Le mandrin peut monter ou descendre en fonction de la hauteur de la bobine afin de maintenir une hauteur de travail appropriée.
La commande par variateur assure un démarrage stable, un faible niveau sonore et une utilisation simple.
Un compteur électronique permet de décompter les tours lors de la rotation inverse.
La machine peut s’arrêter automatiquement lorsque le nombre de tours préréglé est atteint.
