Ce transformateur amorphe nouvellement développé utilise un noyau amorphe dont les pertes à vide sont inférieures de 20 % à celles des noyaux CRGO conventionnels.
Zhenhuan peut fournir des équipements complets pour la fabrication de transformateurs amorphes ainsi qu’un support technique.

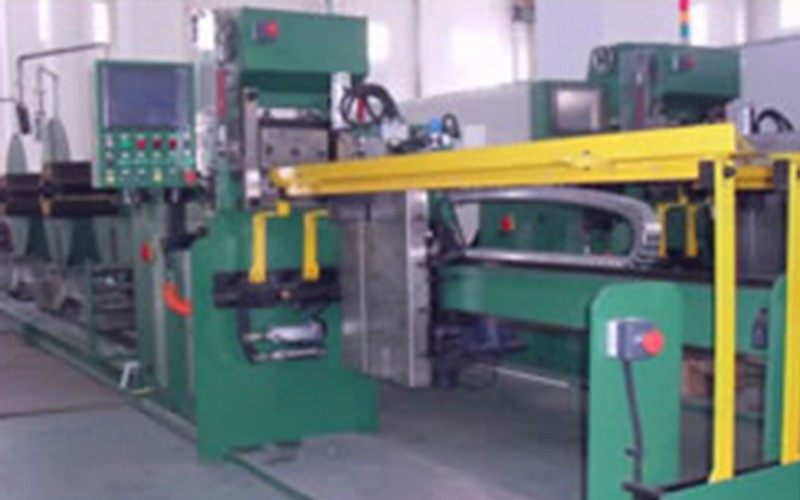

Cette machine est spécialement conçue pour la découpe et l’empilage automatiques de bandes amorphes destinées à la fabrication de noyaux.
La ligne utilise une commande PLC, un entraînement par servomoteur, un écran tactile et des mécanismes de transmission mécanique de haute précision, offrant ainsi un niveau élevé d’automatisation, de productivité et de fiabilité.
Elle convient particulièrement au traitement de grands noyaux en alliage amorphe triphasés à trois colonnes.
| Modèle | ||
| Hauteur du noyau amorphe | 150-850mm | 150-2000mm |
| Largeur du noyau amorphe | 30-450mm | 50-1500mm |
| Épaisseur du noyau amorphe | 25-130mm | 25-150mm |
| Largeur de bande amorphe | 140-230mm | |
| Longueur de coupe | 300-3000mm | 300-5000mm |
| Épaisseur de coupe | Max. 15 couches ; chaque couche : 0,025 mm | |
| Précision de coupe à longueur | ±0.5mm | |
| Précision de l’angle de coupe | ±0,05° | |
| Précision d’empilage | ±0.5mm | |
| Vitesse d’alimentation | 5-80m/min | |
| Vitesse de coupe | 0-30 fois/min | 0-20 fois/min |
| Puissance électrique | 10kW | |
| Consommation d’air | 0.3m3/min | |
| Encombrement au sol | 12×2×2.2m | 15×2×2.2m |

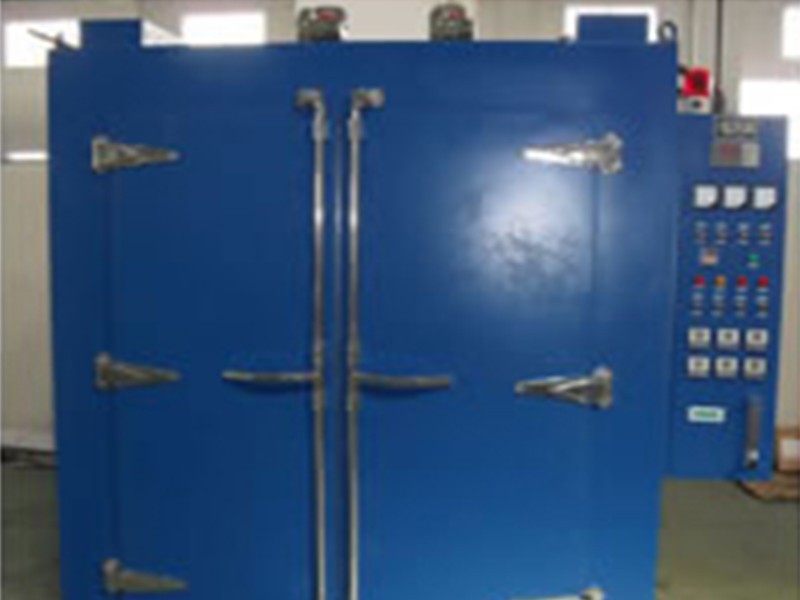

Ce four est spécialement conçu pour le recuit des noyaux amorphes.
Le système indépendant de régulation de température PID utilise un programmateur de température à 30 segments avec arrêt et alarme en cas de surchauffe.
Chaque phase du tube chauffant est équipée d’un fusible de 200 A et de trois ampèremètres avec commande séparée. Six capteurs de température avec affichage numérique sont installés : un pour le corps du four et cinq pour le contrôle des produits.
Le four est rempli d’azote. Le démarrage et l’arrêt du remplissage sont commandés par une électrovanne programmable via PLC.
