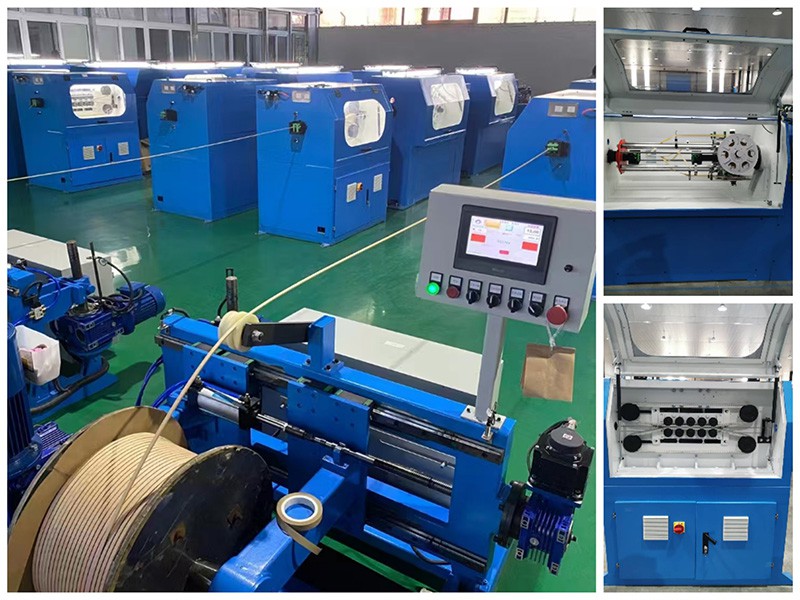

Machine du revêtement de papier

La configuration de la machine du revêtement de papier se varie en fonction des couches à filmer, de la quantité de fils requis, et de la taille de la bobine de fil métallique. Ce dispositif est capable d’effectuer le revêtement du seul fils ou de multiple fils. Les couches de revêtement se varient de 2 à 60.

Composition de la machine

• Appareil de débobinage
• Machine principale
• Appareil d’enroulement
• Système de contrôle

Formulaire de demande

Spécification sur des fils

• Matériel fil plat en cuivre ou aluminium
• Longueur5~20mm
• Epaisseur1~16mm
• Surface de section10~200mm²
• Rapport de longueur/ épaisseur0.4~12

Spécification sur papier

• Epaisseur0.040~0.125mm
• Longueur10~30mm

Spécification sur tête d’application du ruban

• Pas 8~30mm (réglable en continu)
• Tolérance de pas±0.4mm
• Tensionréglage automatique mécanique, en continu
• Vitesse nominale de rotation 800t/m
• Vitesse de fonctionnement 600t/m
• Diamètre du disque en papier diamètre extérieur: 330mm
  diamètre intérieur: 75mm
• Quantité de disque en papier sur chaque tête3 ou 4 pcs
• Détecteur du papier brisé le détecteur est employé pour détecter si le ruban de papier est interrompu. Si le phototube le détecte, cette machine sera s’arrêter automatiquement.
• Dispositif de remorquage à chenille La courroie d’engrenage synchronisé plus épais permet à cette machine de présenter la vitesse linaire stable et fiable.
• Un couvercle complètement enfermé contribue à la prévention des poussières.
• Dispositif d’enroulement: démarrage par moteur de couple, enroulement en tension continue, enroulement de la tige lisse, élévation motivé par disque de ramassage.

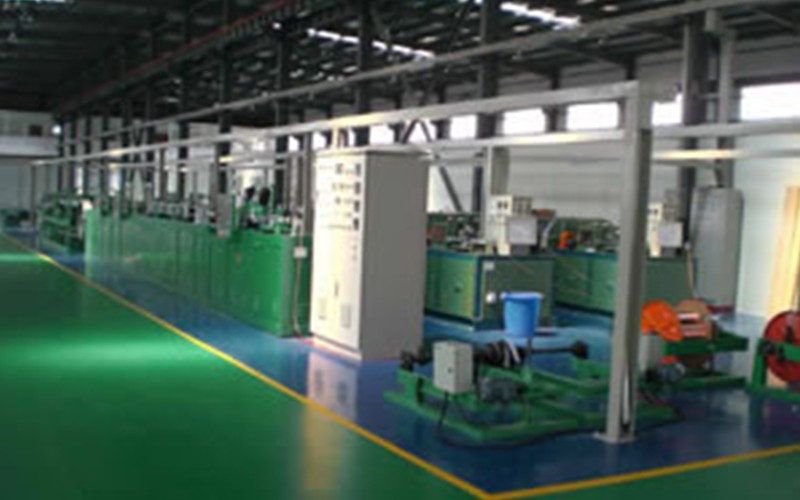

Machine rubaneuse de fibre de verre et du film

Ce type de machine rubaneuse est spécialement conçue pour appliquer la fibre de verre et le film dans les fils en cuivre ou aluminium dont les surfaces de section sont de 5-40 mm2. L’équipement adapte une structure de doubles têtes et chacune d’eux a son propre système de contrôle. En outre, si la machine est équipée d’un dispositif de frittage à haute fréquence, elle sera capable de fabriquer les fils de bobinage revêtus de film.

Composition de la machine

• Dispositif de débobinage
• Dispositif du redressement des fils
• Dispositif du polissage et du nettoyage de fil
• Tête d’application de film
• Tête d’application de fibre de verre
• Dispositif de vernissage
• Dispositif de remorquage
• Four de cuisson
• Dispositif d’enroulement

Formulaire de demande

• Surface de section de fil appropriée 5~40mm2
• Fils en fibre de verre Diamètre intérieur 42mm
  Longueur du fil 75mm
  Longueur de la bobine 95mm
• Rendement 2.5~4m/min
• Pas d’enrubannage du film 6~24mm
• Pas d’enrubannage de la fibre de verre 2~10mm
• Four de cuisson 2000mm x 8 pièces
• Diamètre du roué pour tractage 800mm
• Puissance du moteur principal 3kW x 2
• Consommation totale d’électricité Environ 60kW
• Surface de sol Environ 25m x 3.5m
