Bobineuse de noyaux pour transformateurs de grande capacité

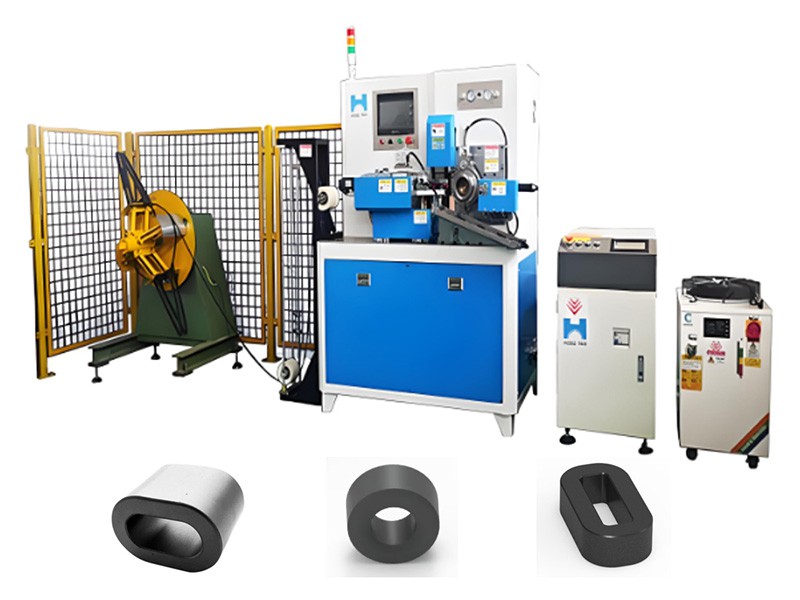

Cette gamme convient au bobinage de noyaux pour transformateurs monophasés ou triphasés, à 3 ou 5 colonnes. La section du noyau peut être rectangulaire, trapézoïdale ou ronde.
La machine se compose d’un dérouleur multibobines, d’un dispositif d’alimentation-redressage-freinage et d’une tête principale de bobinage commandée par variateur. Elle convient également au bobinage de noyaux toriques pour transformateurs de mesure.

Formulaire de demande

Bobineuse de noyaux de transformateur entièrement automatique

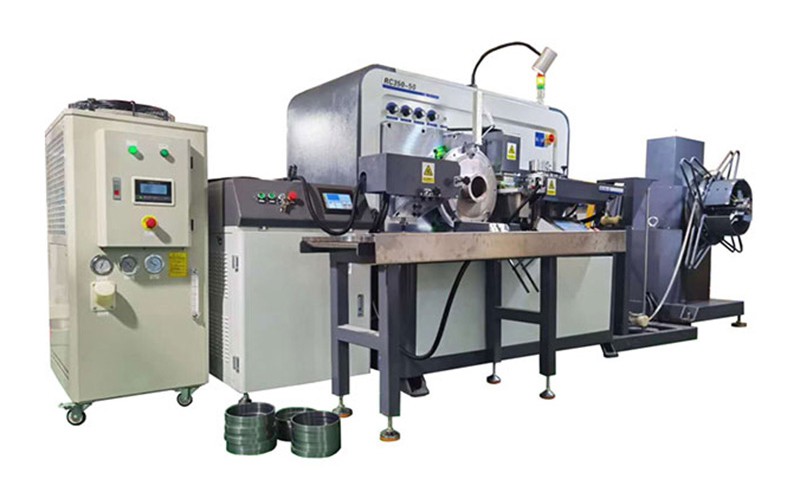

Cette bobineuse torique entièrement automatique est spécialement conçue pour fabriquer des noyaux toriques en acier électrique au silicium CRGO. Toutes les opérations sont pilotées par un système PLC Panasonic en boucle fermée complète : serrage, fixation, pressage, bobinage, coupe, soudage et déchargement.

Cinq servomoteurs commandent notamment :

• la coupe en continu ;
• la coupe des bandes CRGO jusqu’à 0,35 mm d’épaisseur, avec réducteur ;
• la broche de bobinage, avec réducteur ;
• le basculement et l’éjection des noyaux terminés ;
• l’alimentation et le serrage de la bande sur l’axe de la broche.

Formulaire de demande

• Les opérations d’alimentation, bobinage, coupe, soudage et déchargement sont automatisées.
• La commande PLC et l’interface HMI simplifient l’utilisation.
• Le soudage laser occasionne peu ou pas de dommages à la bande CRGO.
• La table élévatrice motorisée peut être réglée en fonction des différents diamètres de noyaux toriques.
• Des refroidisseurs indépendants sont prévus pour l’armoire de commande et les principaux composants électroniques.
• La lame de coupe en carbure offre plus de 3 millions de coupes.
• Les bandes CRGO peuvent être déroulées automatiquement.
• Paramètres techniques

• Largeur de bande adaptée 8-80 mm (personnalisable)
• Épaisseur de bande CRGO/CRNGO 0,12-0,35 mm
• Épaisseur de bande Permalloy 0,1-0,35 mm
• Diamètre intérieur du noyau magnétique min. 10 mm / max. 160 mm
• Diamètre extérieur max. du noyau magnétique 200 mm (personnalisable)
• Vitesse max. de broche 3000 tr/min
• Tolérance DI/DE du noyau magnétique ±0,5 mm
• Tolérance de hauteur du noyau magnétique ±0,1 mm
• Puissance électrique totale 1,4 kW
• Poids max. de la bobine de bande 200 kg
• Dimensions de la machine env. 1750 × 850 × 1600 mm
• Poids de la machine env. 850 kg

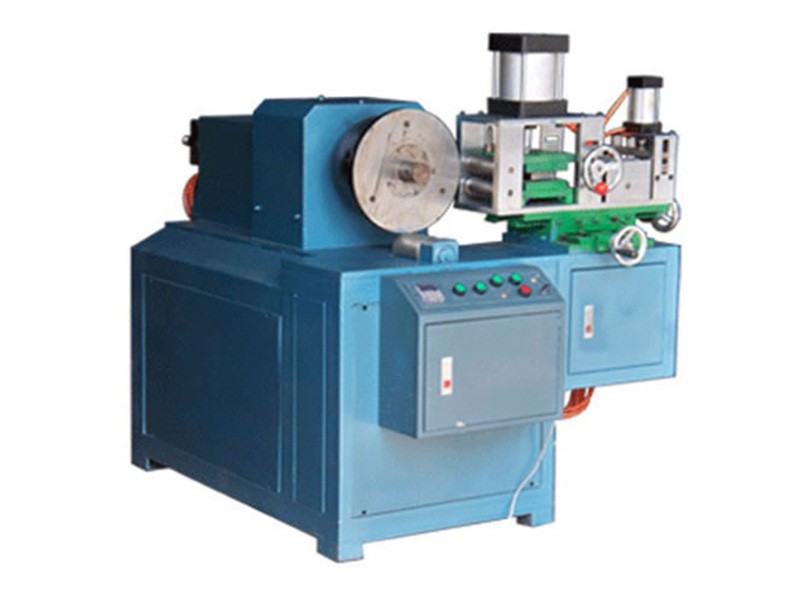

Bobineuse semi-automatique de noyaux toriques

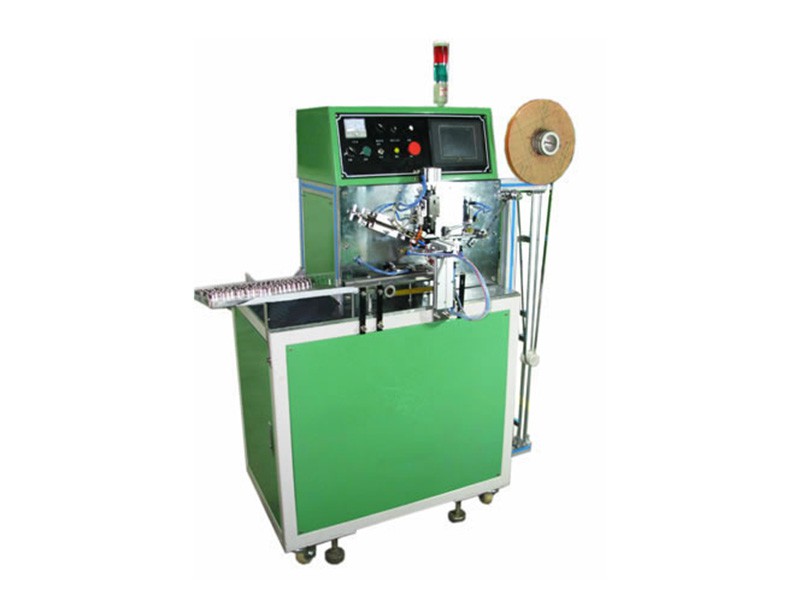

Caractéristiques

• Les noyaux toriques fabriqués avec cette machine sont généralement utilisés dans les transformateurs.
• La machine est équipée d’un dispositif automatique de poinçonnage et de coupe.
• Le guide réglable et le dispositif de pression de la bande permettent de contrôler précisément la tension et la précision de bobinage.
• L’unité de pressage est équipée d’un dispositif suiveur afin d’exercer une pression appropriée sur le noyau et d’obtenir un bon compactage.
• Le dispositif automatique de déchargement du noyau améliore considérablement l’efficacité de travail.
• Soudage par points manuel.

Formulaire de demande

• Épaisseur de bande 0,23-0,5 mm
• Largeur de bande 20-200 mm
• Diamètre extérieur max. du noyau Φ350 mm
• Diamètre intérieur min. du noyau Φ30 mm
• Poids max. du noyau 800 kg
• Moteur principal commande par variateur, 3 kW
• Précision du nombre de tours ±0,1 tour
• Vitesse de bobinage 0-200 tr/min
• Dimensions env. 1800 × 1400 × 1350 mm
• Poids env. 1900 kg

Bobineuse de noyaux toriques amorphes/nanocristallins

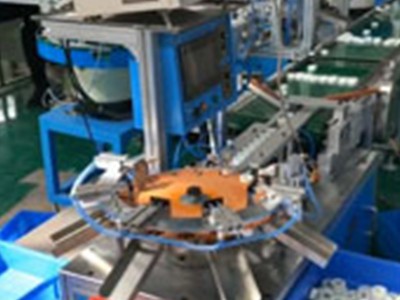

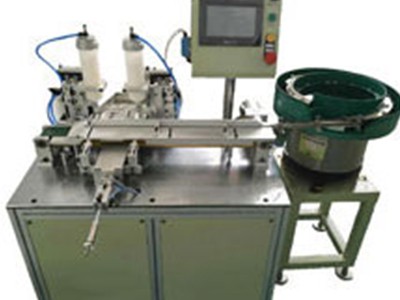

Le procédé comprend l’alimentation du matériau, le soudage intérieur, le bobinage, la coupe et le soudage extérieur. La bobineuse de noyaux amorphes se compose d’un entraînement par servomoteur, d’une transmission par engrenages et d’un système de bobinage haute vitesse.
Les paramètres, conditions de fonctionnement et défauts de la machine sont affichés sur l’interface HMI. En cas de manque de matériau ou de défaut du matériau, le système PLC déclenche automatiquement une alarme.

Formulaire de demande

• Diamètre intérieur min. du noyau2,8-25 mm (148 mm), selon la machine
• Diamètre extérieur max. 60 (165) mm, selon la machine
• Largeur de bande 2,8-10 mm
• Vitesse de production 8-12 pcs/min
• Tolérance de poids du noyau moins de 1 g
• Poids de la bobine 3 kg
• Puissance du servomoteur principal Panasonic, 0,9-5 kW selon le modèle
• Dimensions 1600 × 800 × 1400 mm
• Poids 200 kg
• Système de commande PLC et HMI Panasonic
• Servomoteur Panasonic

Outre ces équipements, Zhenhuan propose également des bobineuses pour noyaux en alliage béryllium-molybdène et d’autres matériaux spéciaux. Des lignes automatiques de tri et de contrôle ainsi que des lignes automatiques d’encollage et d’emballage sont également disponibles pour la finition des noyaux amorphes et nanocristallins.
