- Formage
- Soudage
- Soudage par points des renforts
- Pliage des parois
- Revêtement par poudre
Machine de découpe de noyau de transformateur
Cette machine est spéciale pour la production de machine à réservoirs ondulés pour réservoirs de transformateur ondulés.
Donnée technique
- Largeur de bobine d'acier brut 300-1500mm
- Epaisseur d'acier 1-1.5mm
- Hauteur d'ailettes 100-400mm
- Point entre ailettes 45-80mm
- Espace entre ailette 4-6mm
- Vitesse de formage 3 ailettes par minute
- Dimensions 5500×1600×2200mm

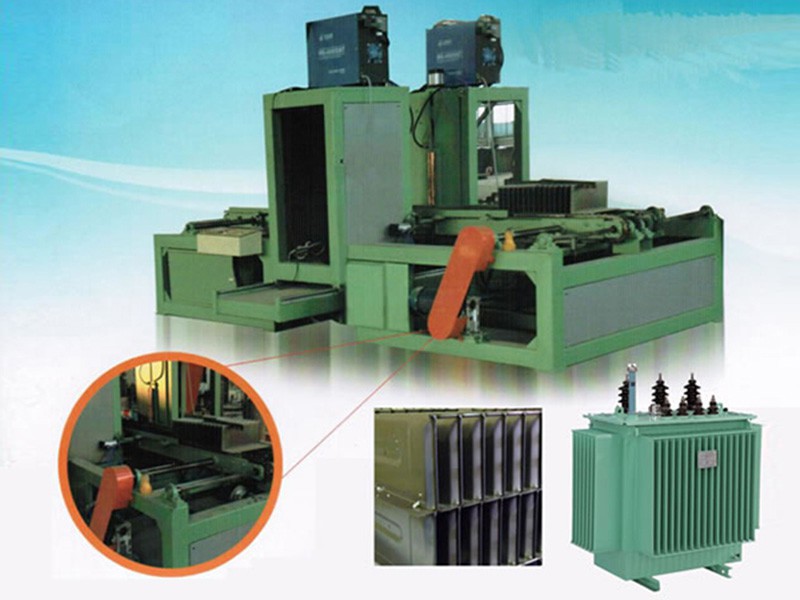

Machine à réservoirs ondulés
Cette machine est conçue spécialement pour la soudure d'ailette de réservoirs ondulés.
- Dimensions d'ailettes adéquate Max. 1400×1400×500mm
- Epaisseur d'ailette adéquate 1-1.5mm
- Poids de machine Environ 4000kg
- Dimensions Environ 3600×2000×2000mm
Donnée technique
- Dimensions d'ailettes adéquate Max. 1400×1400×500mm
- Epaisseur d'ailette adéquate 1-1.5mm
- Espace intérieur de l'ailette adéquat 4-6mm
- Vitesse de soudage Hauteur d'ailette de 100mm 3 ailettes par minute
- Hauteur d'ailette de 200mm2 ailettes/min (En accord avec l'épaisseur de l'ailette)
- Machine de soudage TIG Deux pièces, courant de soudage 30-300A
- Air compressé 0.8MPa
- Poids de machine Environ 4000kg
- Dimensions Environ 3600×2000×2000mm

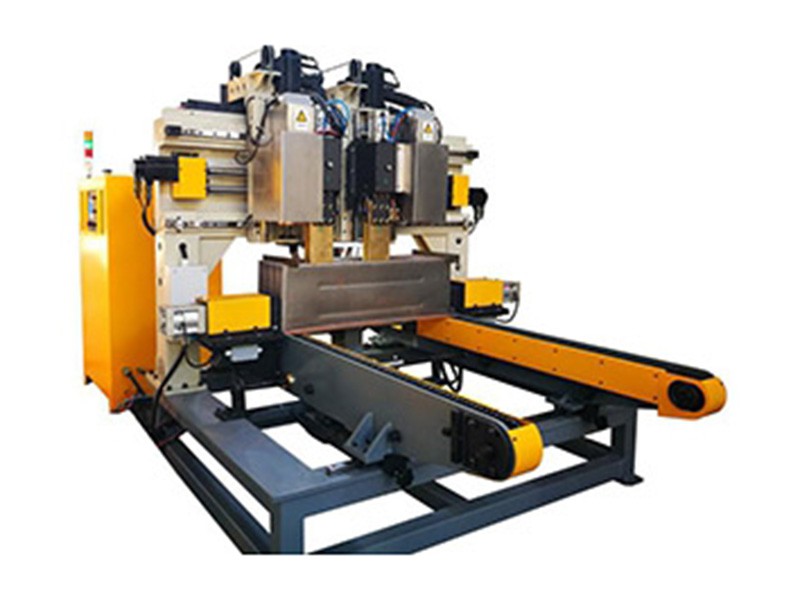

Machine de soudage par points pour renforcement de panneaux ondé de cuve de transformateur
C’est un de nos machines brevetés, conçues par nous-mêmes pour atteindre la meilleure performance du renforcement pour des panneaux en tôle ondulée par soudage par points, formé par une machine de production de panneaux ondé de cuve de transformateur.
Deux torches de soudage sont commandées par servomoteurs et la commande PLC.
La hauteur, la position et le coup peuvent être prédéfinis en fonction de la hauteur et de la largeur du panneau d’ailette, et le processus de soudage emploie un soudage par résistance à haute vitesse et d’un faible niveau de bruit. Le mouvement du panneau d’ailette est motivé par un moteur alimenté par onduleur, et le déplacement peut être prédéfini en fonction de pas des ailettes.
Donnée technique
- Largeur d’ailette appropriée 300-1300mm (peut être personnalisée)
- Hauteur d’ailette appropriée 100-400mm
- Epaisseur de tôle appropriée Max. 1.5 + 1.5mm
- Puissance électrique consommé AC 380V, triphasé, 50Hz (peut faire l'objet d'une commande spéciale)
- Puissance de transformateur de soudage 100kVA
- Courant nominal de soudage primaire 160A
- Secondaire tension à vie 7.2V
- Taux soutenu de charge 50%
- Source pneumatique 0.4MPa
- Débit d'eau de refroidissement 30L/min, 0.2MPa
- Puissance moteur totale 8kW
- Dimension Environ 4500 x 2400 x 2300mm
- Poids Environ 3500kg

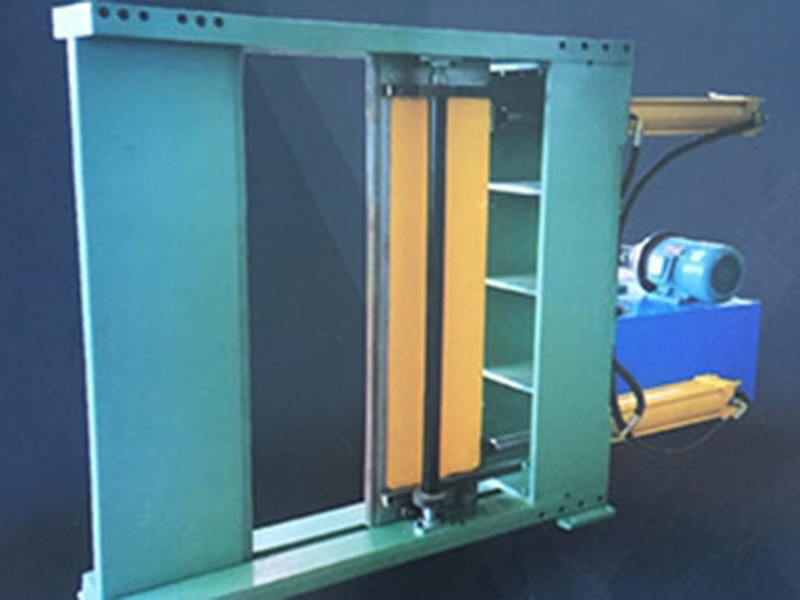

Machine de pilage de parois des ailettes de la cuve de transformateur
Cet équipement est spécialement conçu pour la déformation élastique des parois ondulées de la cuve, certains éléments à des angles de 90 degrés.
- Epaisseur de matériau appropriée 1.0-1.6mm
- Hauteur d’ailette appropriée 50-400mm
- Largeur d’ailette appropriée 300-1600mm
- Moteur de pompe SIEMENS, China
Donnée technique
- Epaisseur de matériau appropriée 1.0-1.6mm
- Hauteur d’ailette appropriée 50-400mm
- Largeur d’ailette appropriée 300-1600mm
- Intervalle entre deux unités Plus de 60mm
- Puissance du moteur de pompe hydraulique 2.2kW
- Moteur de pompe SIEMENS, China
- Composants électriques SCHNEIDER, China

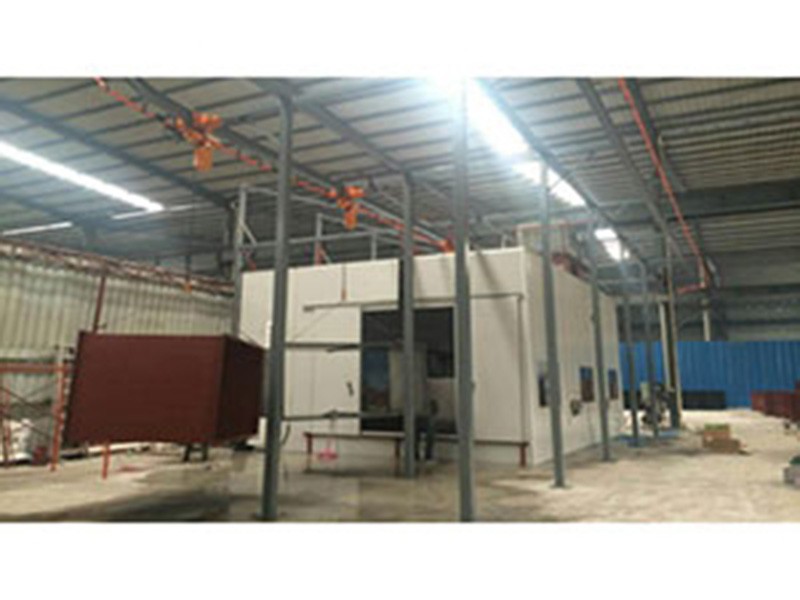

Chaîne de peinture par poudrage pour cuve ondé de transformateur

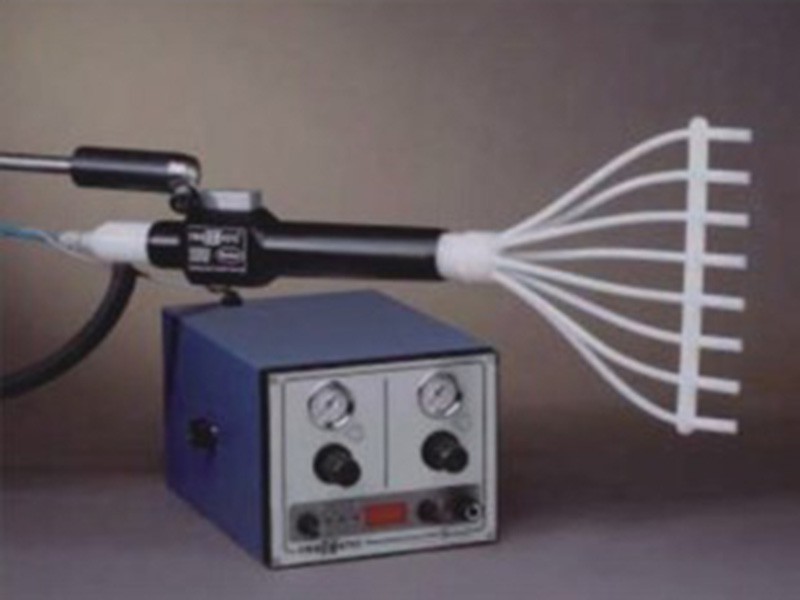

Notre chaîne de peinture par poudrage pour cuve ondé de transformateur peut être conçue sur base des besoins de nos clients, l’automatise est optionnel en fonction de budget des clients. En employant le système de pulvérisation spéciale Nordson, la cuve ondée de transformateur est parfaitement revêtue.
