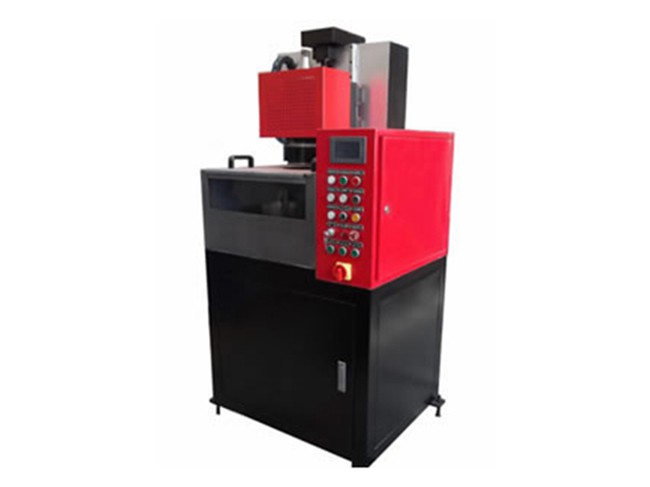

Rectifieuse-poinçonneuse à tourelle

Description de la Rectifieuse-poinçonneuse à tourelle
Notre rectifieuse est spécialement conçue pour la rectification d'outils de poinçonnage qui sont utilisés dans une poinçonneuse à tourelle. Le diamètre de rectification maximum atteint jusqu'à 300mm. La table de rotation est disponible avec une inclinaison entre 0 et 15 degrés lorsqu'elle est utilisée pour les outils de découpe sur le toit (un type d'outil de poinçonnage). L'application de nouvelle méthode de réglage de réglage d'outil améliorée permet d'affuter les outils plus simplement. Cette méthode est analogue à la méthode de serrage d'outil Japonaise. Afin d'empêcher les outils de bruler et pour prolonger leur durée de vie, cette rectifieuse-poinçonneuse à tourelle est appliquée avec un système de refroidissement par à eau réversible aussi bien qu'une meule abrasive haute gamme produite avec du carbure de bore spécial. De plus, cet équipement peut traiter à la fois des outils supérieurs et inférieurs.

Paramètres techniques de la Rectifieuse-poinçonneuse à tourelle

Article Données
Précision de meulage ±0.05mm
Roue de meulage Carbure de bore
Diamètre d'outil maximum 300mm
Hauteur d'outils maximum 250mm
Réglage de mesure de rectification minimum 0.001mm
Vitesse d'alimentation maximum 900mm/min
Vitesse d'alimentation minimum 0.015mm/s
PLC Mitsubishi, Japon
Moteur pour la broche principale 2.2kW, 3600rpm
Moteur pour table de rotation 0.375kW, 1800rpm
Moteur pour système de refroidissement d'eau 0.125kW, 1800rpm
Source électrique AC 380/400V, 50Hz/60Hz
Dimensions 600 x 700 x 1650mm
Poids 600kg
