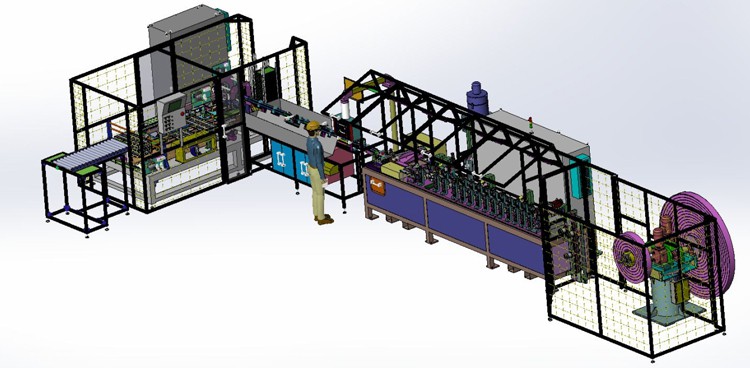

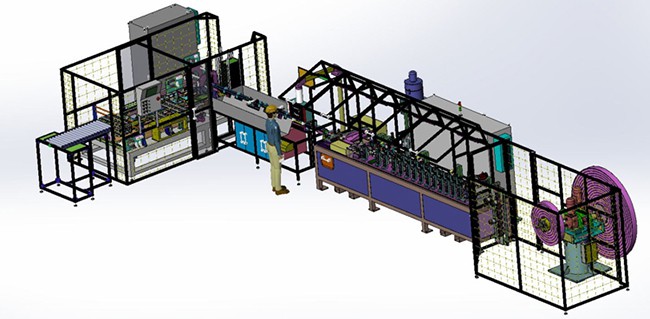

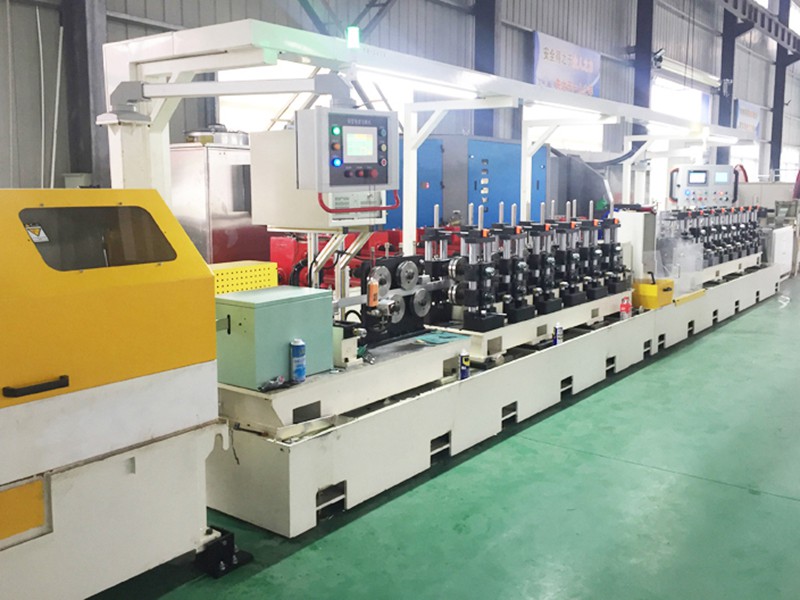

Fabrique de tubes pliés type B pour radiateur

Description de la fabrique de tubes pliés type B pour radiateur

Cette fabrique de tubes est spécialement conçue pour produire des tubes pliés type B en aluminium pour radiateur

Les tubes pliés sont produits en brasant des rouleaux de feuilles de métal au cours d’un processus de transformation à plusieurs étapes – donnant progressivement une forme de « B » aux feuilles de métal. Comparés aux tubes soudés à haute fréquence classiques, les tubes pliés type B offrent plusieurs avantages, notamment en termes de résistance. Les bords pliés du tube sont brasés à l’intérieur, ce qui créer une connexion solide entre les parois. Ces tubes offrent donc une plus grande résistance contre les explosions.

Ainsi, la fabrication des tubes de radiateurs peut se faire avec des feuilles d’aluminium plus fines, réduisant ainsi le coût matériel.

De plus, la transmission thermique depuis le noyau du radiateur à travers les tubes type B est plus efficace qu’à travers les tubes soudés classiques.

Les moules de fabrication de tubes sont conçus sous forme de cassettes faciles à installer et à remplacer. En changeant de cassette, la même machine peut produire différents types de tubes.

Processus de fabrication des tubes pliés type B pour radiateur

• Installation du rouleau d’aluminium par un appareil absorbeur de vide (optionnel)
• Déroulement du rouleau d’aluminium par un dérouleur actif à deux têtes
• Insertion automatique de l’aluminium
• Déroulement par 15 stations avec capitonnage
• Découpe par des scies à haute vitesse
• Transmission, séparation et collecte des tubes
• Système de stockage des tubes (optionel)

Composants de la fabrique de tubes pliés type B pour radiateur

• Des pompes fixées distribuent le liquide de brasage sur la surface intérieure avant la fabrication, permettant une inspection visuelle en temps réelle pour le contrôle de qualité

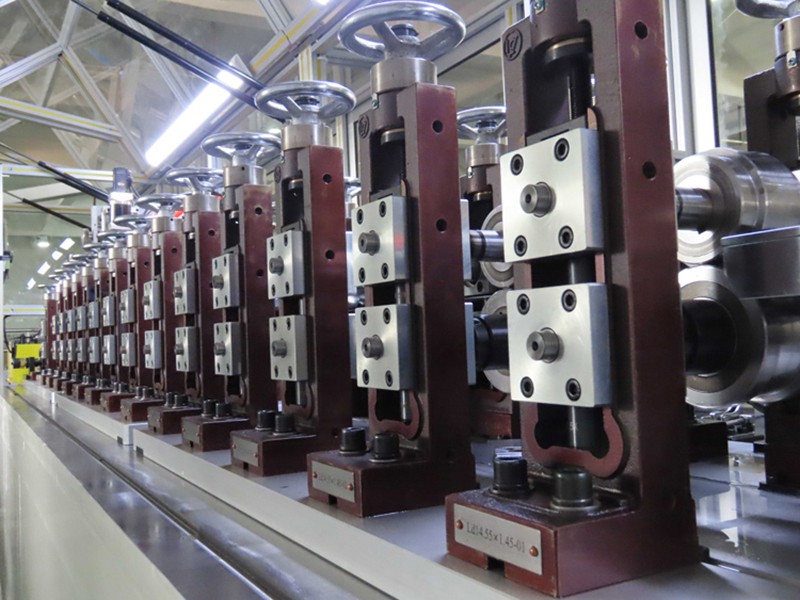

• Des rouleaux spéciaux sont employés pour former des tuyaux en aluminium de tailles différentes
• Changement rapide des rouleaux, peut être accompli par 2 travailleurs en 60 minutes pour changer la taille
• Coordination entre capitonnage et découpe, la taille des marges peut être réglées librement
• Courroie de transmission des tubes capables de diviser les tubes correctement produits et les tubes ratés
• Outils de découpes spéciaux à haute vitesse. Vitesse de découpe à 300 tubes/min.
• Coordination entre capitonnage et découpe, la taille des marges à la fin de tubes peut être réglées librement
• Equipé de barrières de sécurité, de couvertures protectrices, d’interrupteurs, et d’alarmes lumineuses et sonores
• Equipé d’un collecteur de vapeur d’huile, avec un taux de couvrement supérieur à 85%

Données techniques de la fabrique de tubes pliés type B pour radiateur

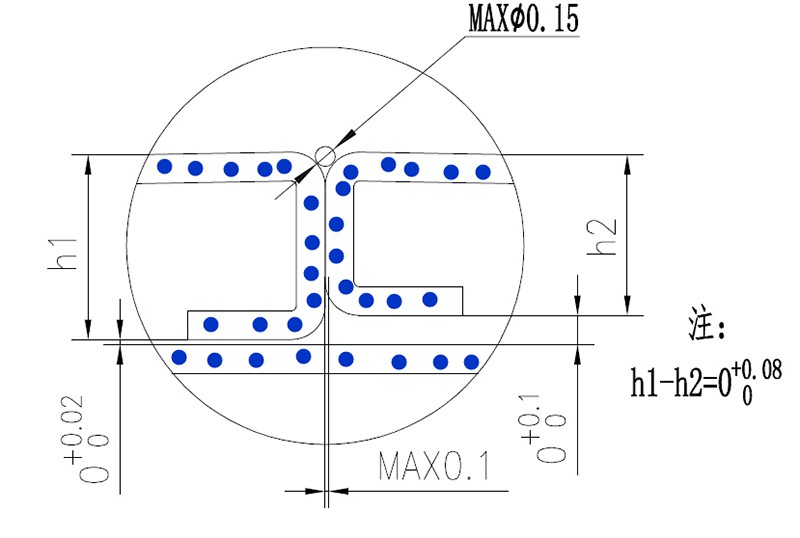

** Pour la qualité des tubes type BF, deux paramètres importants sont à prendre en compte :
