Machine plieuse pour tubes micro-canaux courbés

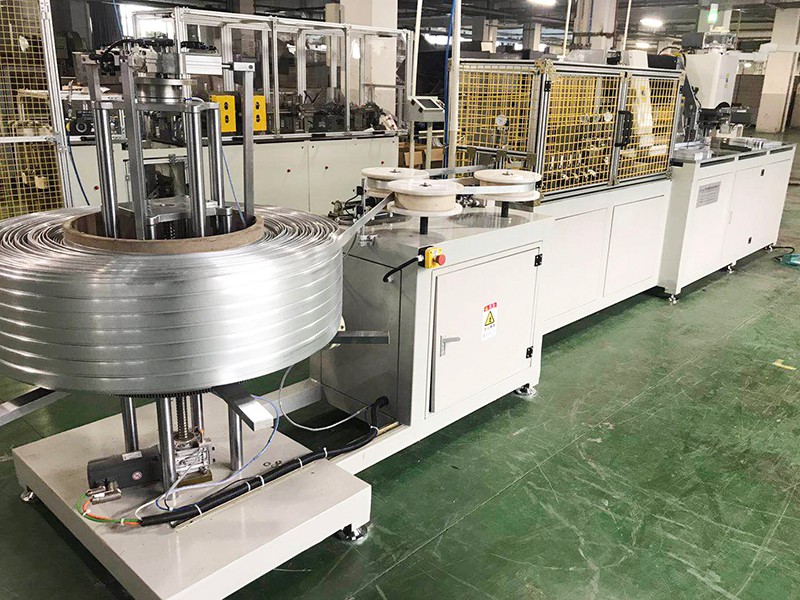

Cette machine sert à plier les tubes micro-canaux dans une forme courbée et serpentine pour les condenseurs et évaporateurs. Elle comprend un dérouleur, une machine de rigidification, un système d’insertion automatique, une plieuse automatique et un système de découpe. Cette machine est un automate programmable industriel (PLC control), interface humain machine. La taille du matériel inséré et le nombre de plis peut être préréglé sur un écran tactile et sauvegardé pour des utilisations futures. Les servomoteurs garantissent un repositionnement de haute précision.

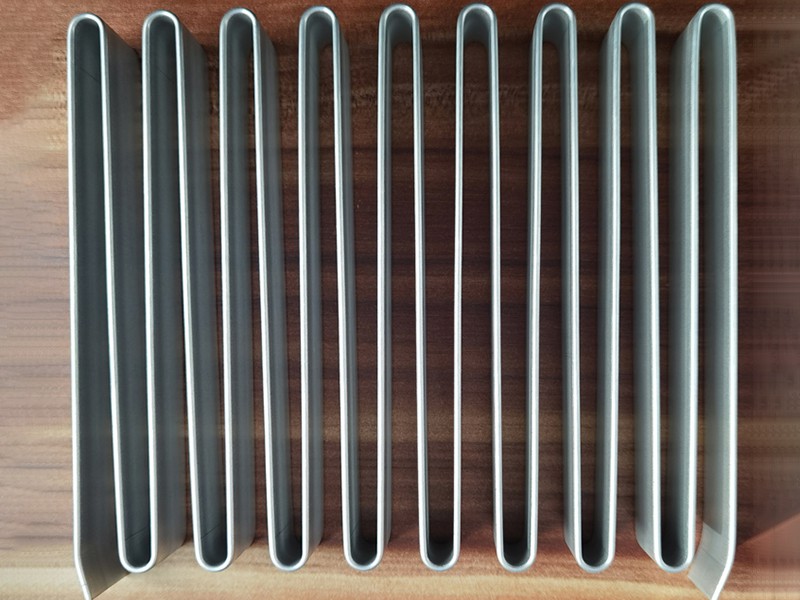

Les tubes micro-canaux sont utilisés dans le condenseurs et évaporateurs à flux parallèle. Cette machine plie les tube micro-canaux dans une forme courbée ou serpentine.
Données techniques de la machine plieuse pour tubes micro-canaux courbés| Modèle | Données |
| Tube d’aluminium micro-canaux utilisable | Largeur 16-32mm x épaisseur 1.3-3.0mm |
| Rouleau d’aluminium utilisable | ID 300~600mm, OD max. 1200mm, hauteur 400mm, poids 500kg |
| Longueur du noyau | 120-680mm |
| Nombre de pliage maximum | 50 |
| Précision à l’insertion | ±0.25mm |
| Distorsion des pièces finies | Moins de 1mm |
| Pression pneumatique | 0.5MPa |
| Puissance moteur totale | 4.5kW |
| Vitesse de production | 90-150 secondes (insertion, pliage, découpe pour 250mm x 17 plis) |
| Productivité | 250 noyau par service (pour 250mm x 17 plis) |
| Poids machine | Environ 1500kg |
| Poids dérouleur | Environ 1100kg |
| Dimension machine | Environ 4500 x 2000 x 1750mm |
| Dimension dérouleur | Environ 1800 x 2200 x 1800mm |
| Dimension totale | Environ 15m x 1.5m x 1.7m (L x l x h) |
