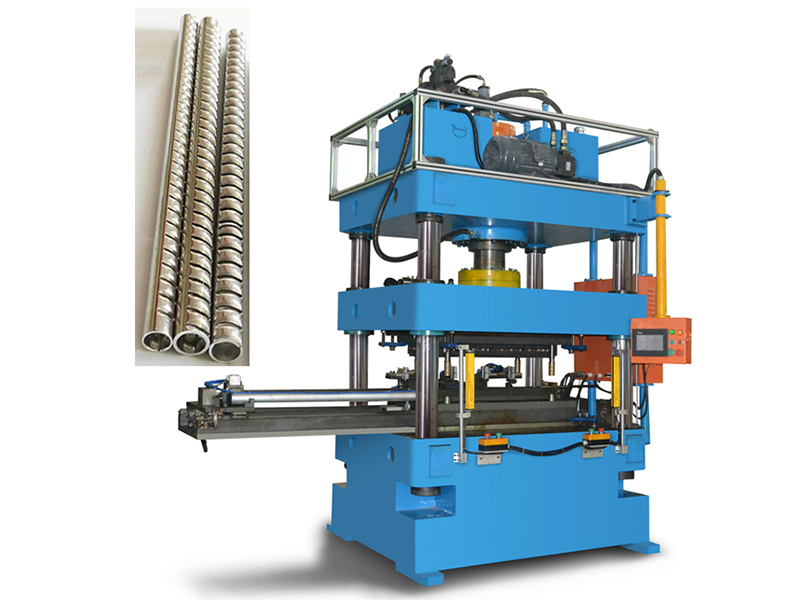

Poinçonneuse pour tuyaux collecteurs pour condenseur

Le système hydraulique utilise des soupapes à haut-débit, haute-vitesse, pour des opérations stables.

Cette machine est un automate programmable industriel (PLC control), interface humain machine.

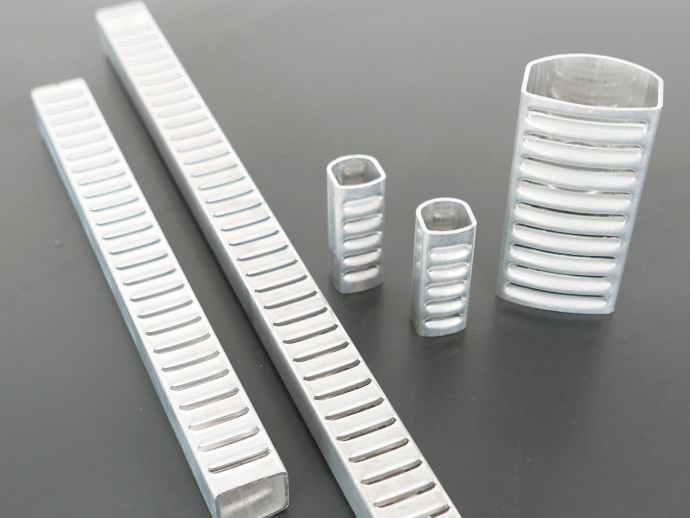

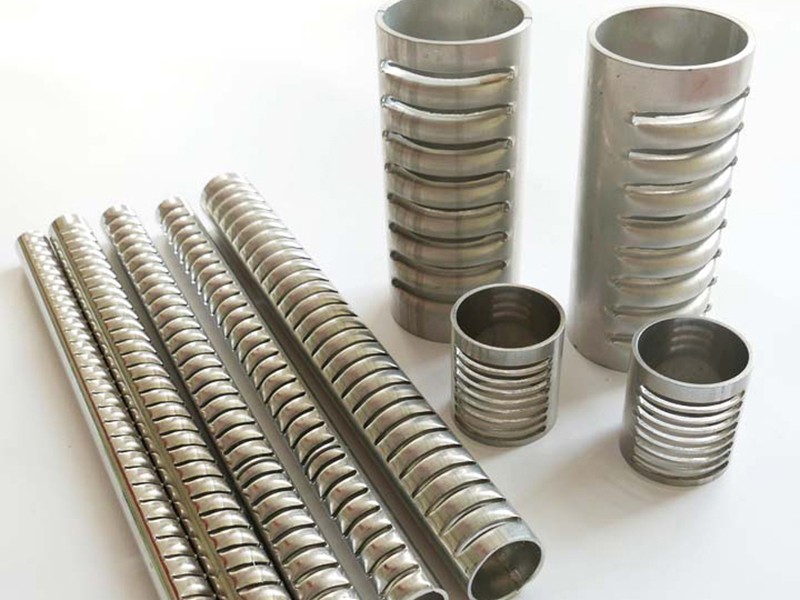

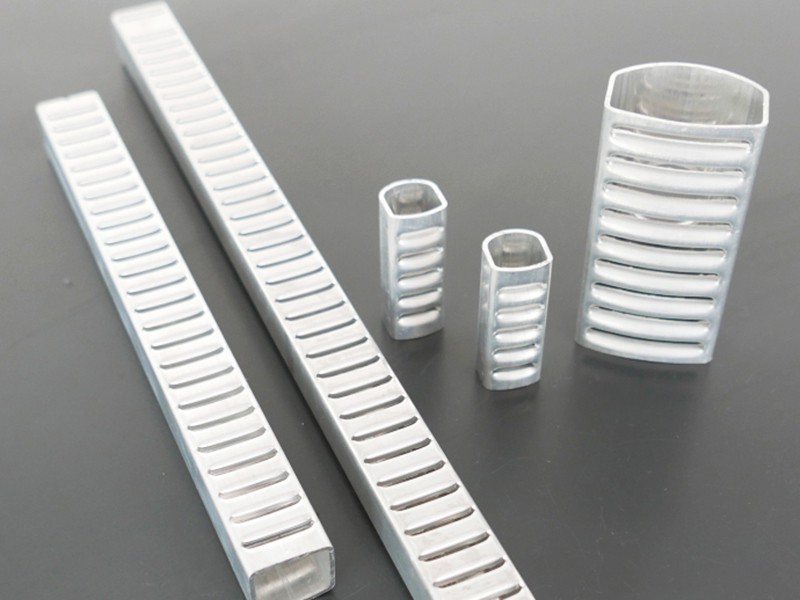

Insérez manuellement des tuyaux d’aluminium dans l’axe principal, appuyez sur le bouton démarrer, la machine va automatiquement positionner le tuyau, le poinçonner, et faire ressortir le tuyau collecteur fini.

Un système de rideaux de protection assure la sécurité des utilisateurs.

Formulaire de demande

Donnée technique

Code machine JLG-Y900
Force max. 60T
Nombre de tuyau poinçonné en même temps Un
Matériau Aluminium ou cuivre
Diamètre du tuyau et épaisseur des parois recommandés Φ30mm x (1.0~1.6)mm
Longueur recommandée des tuyaux 100~600mm
Largeur des trous perforés et tolérance 1.0~3 ± 0.03 mm
Longueur des trous perforés et tolérance 16~36 ± 0.03mm
Distance entre le centre des trous et tolérance 5~12 ± 0.05mm
Vitesse de production Environ 20 secondes par pièce
Vitesse changement des matrices Environ 30 minutes
Pression hydraulique 8~21MPa
Pression pneumatique 0.5~0.8MPa
Huile hydraulique ISO VG32 pour l’hiver; ISO VG46 pour l’été
Huile lubrifiante ISO VG22-32
Puissance totale du moteur 7.2kW
Dimension de la machine 2800 x 2100 x 2750mm
Poids de la machine Total 4200kg
