Machine de fabrication d’ailettes de radiateur en aluminium

Machine de fabrication d’ailettes de radiateur en aluminium

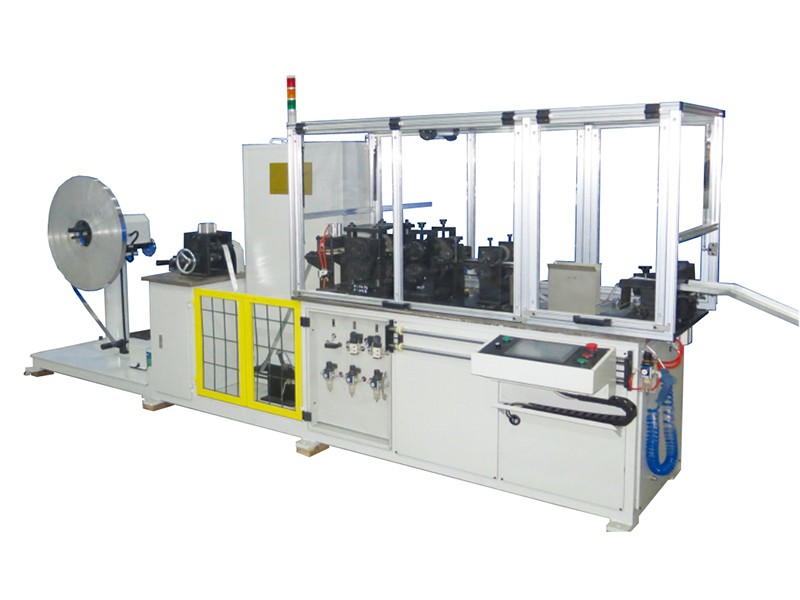

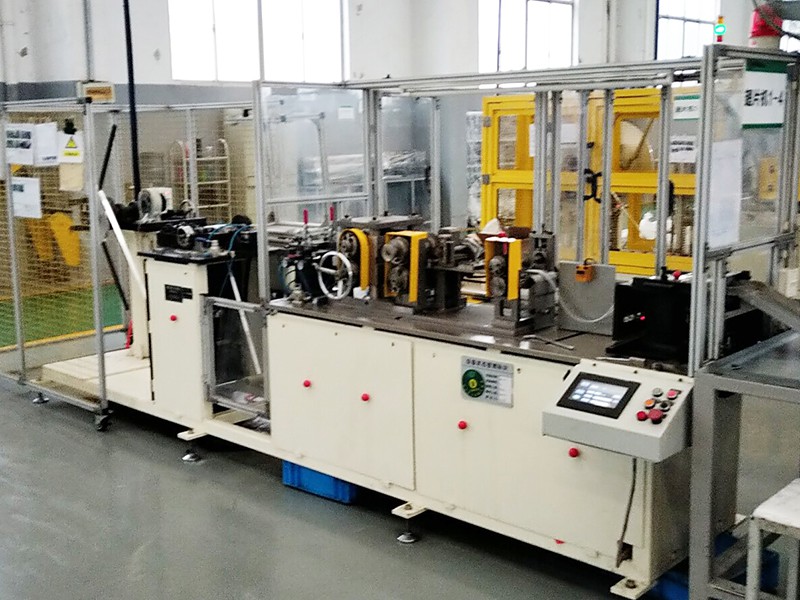

Cette machine de fabrication d’ailettes est conçue pour transformer des bobines d’aluminium en ailettes de radiateurs de forme ondulée.

La machine est un automate programmable industriel (PLC control), interface humaine machine. Elle désembobine automatiquement l’aluminium, l’insère, lui donne sa forme et le découpe pour un usage simple et efficace.

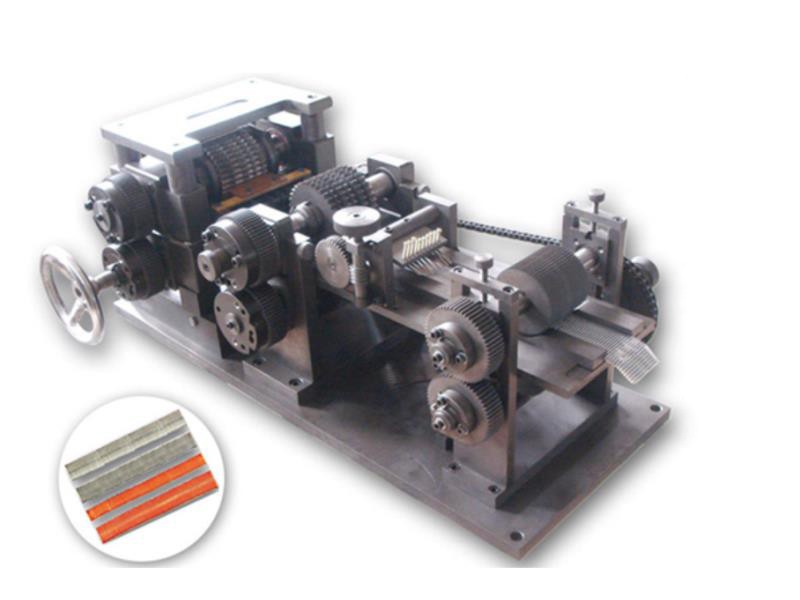

Cette machine peut être adaptée avec différents outils pour produire différentes ailettes.

Formulaire de demande

Donnée technique

Item		Données
Matériaux utilisables	Alliages de papier d’aluminium	AA4343/AA3003/AA4343 ou feuille aluminium simple
Matériaux utilisables	Epaisseur du papier	0.04~0.30mm
Ailette finie	Hauteur de l’ailette	Selon le matériel utilisé
	Tolérance hauteur	+0.03mm, - 0.01mm
	Différence de niveau	Moins de 0.05mm
	Largeur de l’ailette	8~200mm
	Ecart entre ailette	1.6~5.0mm
	Tolérance écart entre ailette	+/-0.10mm
Capacités de la machine	Insertion du papier	0-120m/min
	Vitesse de pliage	1000-4000 corrugations par minute
	Vitesse de découpe	Max. 60 fois par minute
	Tolérance découpe	+/- 0 corrugation (supplémentaire aux corrugations voulues)
Outils	Matériaux	Acier à outil haute vitesse (W6)
Outils	Durée de vie	250 millions de corrugations pour papier aluminium laminé 350 millions de corrugations pour papier aluminium pur
Puissance totale du moteur		5kW
Source d’air compressé		0.6MPa
Dimension de la machine		Environ 6000 x 1500 x 2000mm
Poids de la machine		Environ 2 000 kg

Machine de fabrication d’ailettes pour radiateur

Machine de fabrication d’ailettes pour radiateur

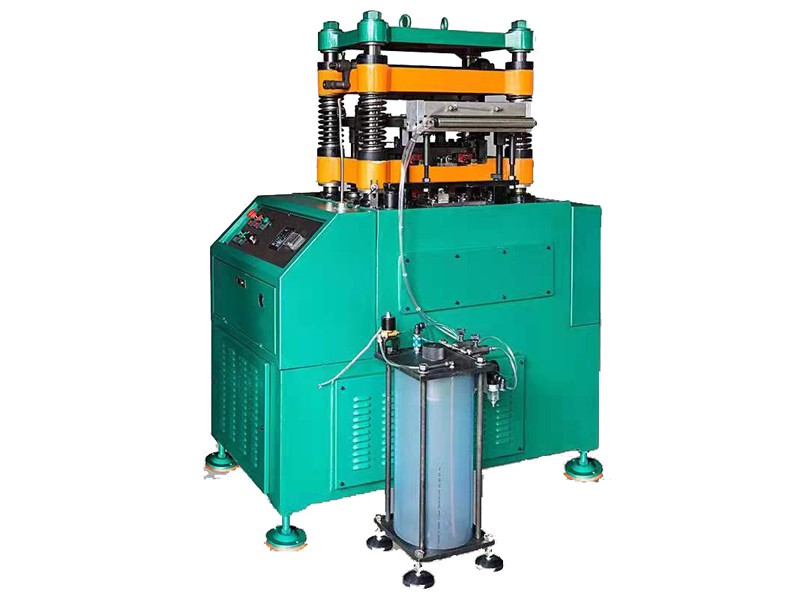

Pour les radiateurs à bar et mural ou les échangeurs thermiques, les ailettes d’aluminium ne sont pas pliées mais poinçonnés. La machine de presse d’ailette de radiateur est conçue spécialement pour les ailettes poinçonnées.

Equipés de différentes matrices, cette machine différents types d’ailettes en aluminium pour radiateur, refroidisseurs d’huile, et autres échangeurs thermiques.

Caractéristiques

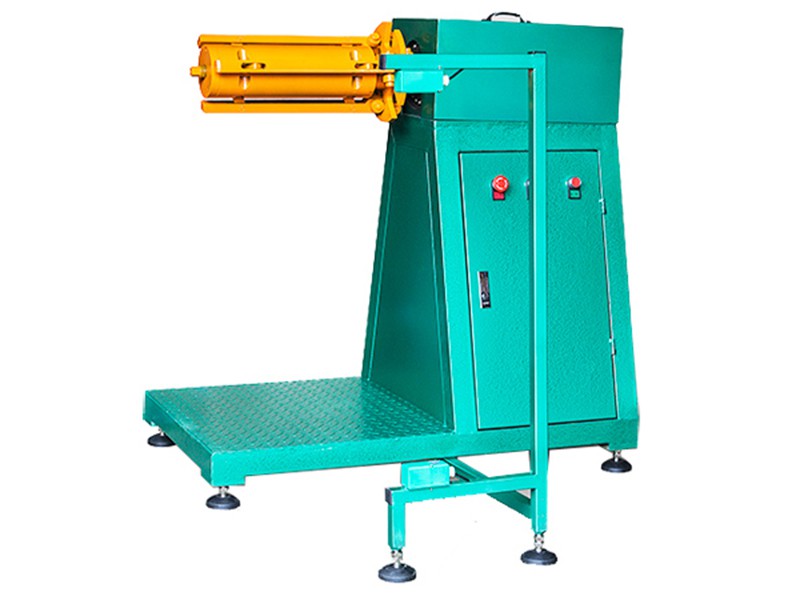

Le dérouleur de bobines d’aluminium inclus un appareil d’expansion mécanique et un dérouleur actif pour une capacité totale de 1000kg.

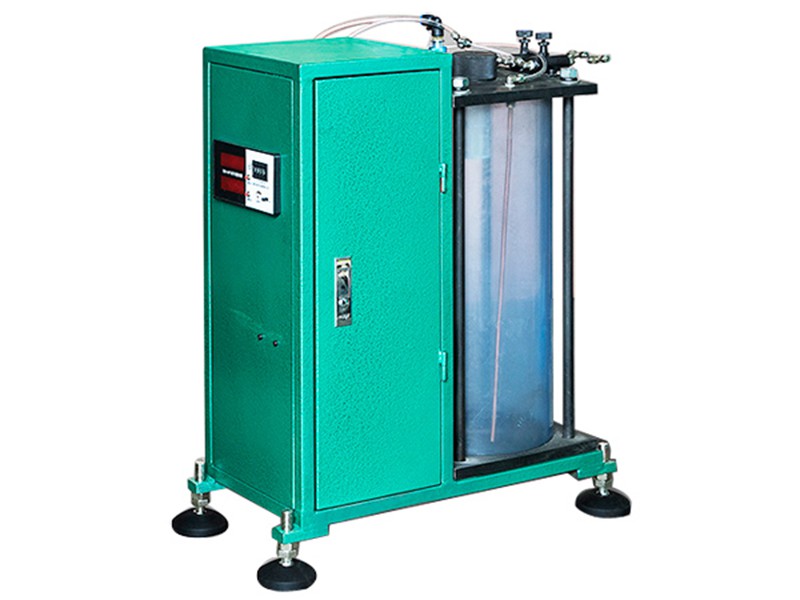

Système d’application d’huile connecté à un réservoir, utilisé pour appliquer de l’huile lubrifiante sur l’ailette en aluminium.
Machine de pliage d’ailettes de haute précision.

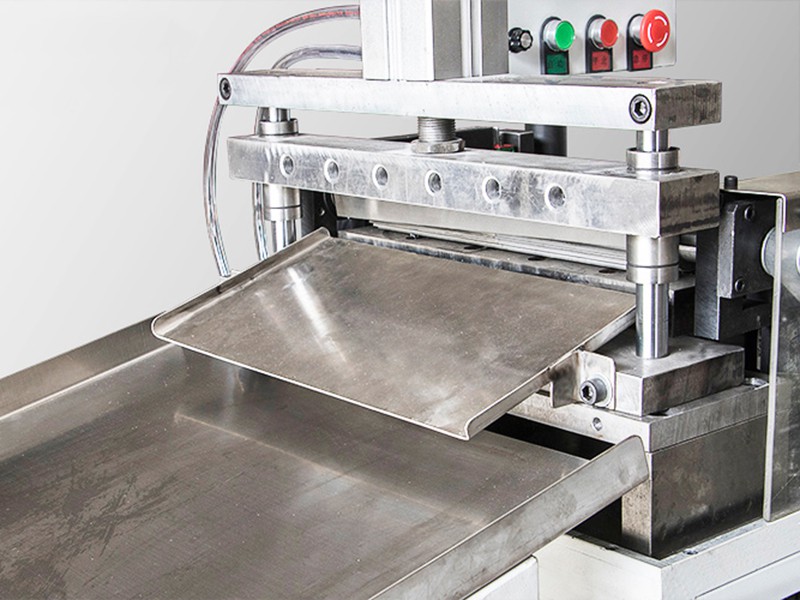

Servomécanisme de comptage et de découpe, écran interface humain machine, modes préréglage et découpe automatique
Table de collectes des ailettes en alliage d’aluminium, avec structure en acier
Système de contrôle électrique (intégré à l’intérieur de la machine)

Formulaire de demande

Donnée technique

Données ailettes en aluminium

Largeur de bobine d’aluminium max. 0.35mm max.
Largeur de l’ailette en aluminium max. 300mm
Hauteur de l’ailette en aluminium max. 12mm
Largeur de l’ailette en aluminium min. 1mm
Précision du poinçonnage de l’ailette +0.03 / -0mm

Données machine de poinçonnage

Punching speed80~180 strokes/min
Vitesse de poinçonnage 80~180 coups/min
Puisse moteur 5.5kW
Niveau sonore 80dB max.
Dimension machine Environ 1320 x 800 x 1550mm
Poids machine Environ 1600kg

Données servomécanisme de découpe

Vitesse de découpe 0~60 coupes/min
Hauteur de découpe max. 12mm max.
Précision de découpe +/-0.1mm
Air comprimé 0.5MPa
Dimension machine Environ 1200 x 700 x 1300mm
Poids machine Environ 125kg

Données dérouleur de bobines

Diamètre extérieur/diamètre intérieur bobine 1200mm / 470~510mm
Largeur bobine 300mm
Dimension machine Environ 2100 x 700 x 1100mm
Poids machine Environ 750kg

Données mécanisme lubrifiant

Dimension Environ 400 x 60 x 30mm
Poids Environ 125kg

Formes des ailettes:

Ailettes corruguées
Ailettes décalées
Ailettes en persienne parallèle
Ailettes perforées
Ailettes à grand écarts
Ailettes ondulées (persienne)
