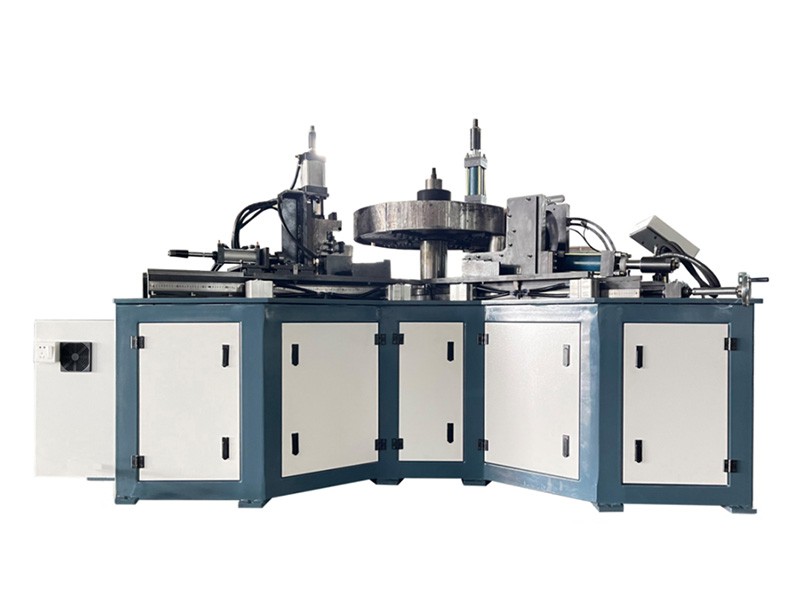

Machine de fluotournage, pour ventilateurs axiaux

Formulaire de demande

Description
La machine de fluotournage, pour ventilateurs axiaux est spécialement destinée aux ventilateurs industriels. Cet appareil de fluotournage pour pièces de ventilateurs peut être utilisé pour le bridage de tambour et de collecteur de vent pour des ventilateurs axiaux, l'entrée d'air de fluotournage et le disque frontal du ventilateur centrifuge grâce à un formage en une fois. De plus, notre machine de production de pièces pour ventilateur peuvent être employés pour le bordelage de conduite d'air et de gaine expansée.

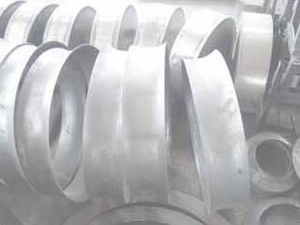

  • Entrée

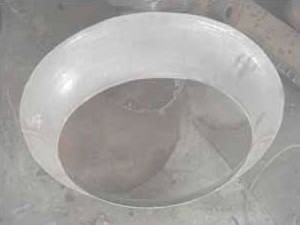

  • Disque frontal

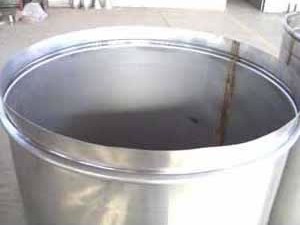

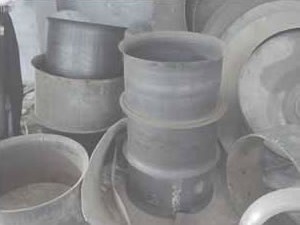

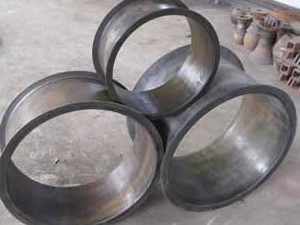

  • Tambour

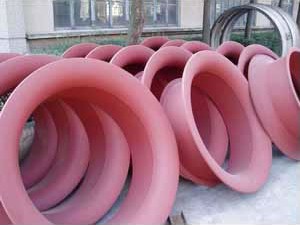

  • Collecteur

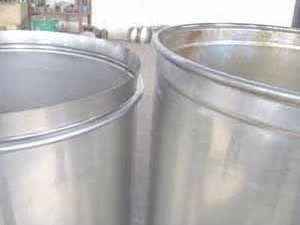

  • Bordelage de gaine
  • Expansion

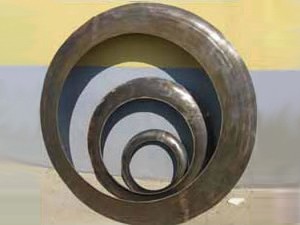

  • Collecteur
  • Disque frontal

Caractéristiques
1. La machine de fluotournage, pour ventilateurs axiaux se distingue par des opérations simples, un faible niveau sonore et une faible consommation d'énergie.
2. Employant un disque de fluotournage, cette machine intègre différentes fonctions pour réduire le nombre d'outils nécessaires pour la production.
3. Le fluotournage est conduit à partir du centre du matériau à vide, cette machine de fabrication d'entrée d'air permet une surface de fluotournage régulière et avec peu de déformation.
4. Grâce à la structure compacte, l'utilisateur peut changer facilement le disque de fluotournage de la machine de fluotournage, pour ventilateurs axiaux

Paramètres techniques

Article Spécifications
Application Ventilateur centrifuge Formage de disque frontal et d'entrée d'air
Ventilateur axial Bordage de collecteur de vent et du tambour
Gaine d'air Nervurage, bordage, expansion d'ouverture
Diamètre maximum de pièces de ventilateur Code de ventilateur 4-72, 4-73 1800mm
Code de ventilateur 9-19, 9-26 600mm
Dimensions de disque avant Code de ventilateur 4-72, 4-73 3.6#-18#
Code de ventilateur 9-19, 9-26 3.6#-6#
Epaisseur d'acier au carbone maximum Code de ventilateur 4-72, 4-73 ≤6mm
Code de ventilateur 9-19, 9-26 ≤3mm
Diamètre de tambour adéquat ≥350mm
Hauteur de bride adéquate ≤30mm
Epaisseur de bride adéquate ≤3mm
Longueur de tambour adéquate 600mm (3000mm en option)
Puissance moteur principal 4kW, contrôle d'onduleur
Puissance moteur de pompe hydraulique 3kW
Dimensions de machine 2800×1800×1630mm

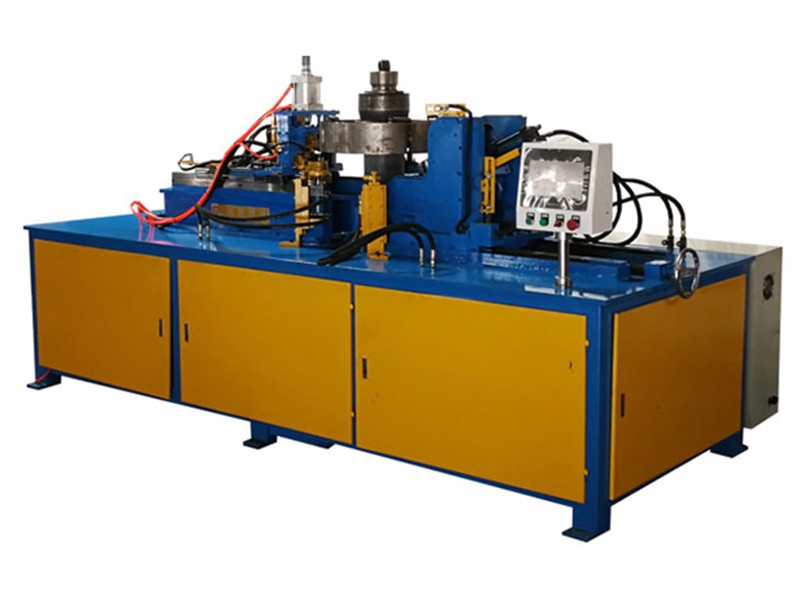

Machine à border et à poinçonner / Poinçonneuse hydraulique / Machine hydraulique à border et à poinçonner les tambours de ventilateur

La machine à border et à poinçonner est spécialement conçue pour le bridage et le poinçonnage de haute efficacité de pièces de ventilateurs.

Spécifications techniques

Éléments Spécifications
Diamètre de la bride 300-1300mm (personnalisable)
Épaisseur de la bride 1-4mm
Épaisseur de poinçonnage 1-5mm
Vitesse de production 80-200pcs/8heures
Mode d'entraînement Type hydraulique
Mode de contrôle PLC + Écran tactile
Puissance du moteur 11kW
Poids de la machine 4600kg

Noms relatifs
Equipement de bordage industriel, Machine de bordage pour ventilateur, Machine de ventilateurs industriels
