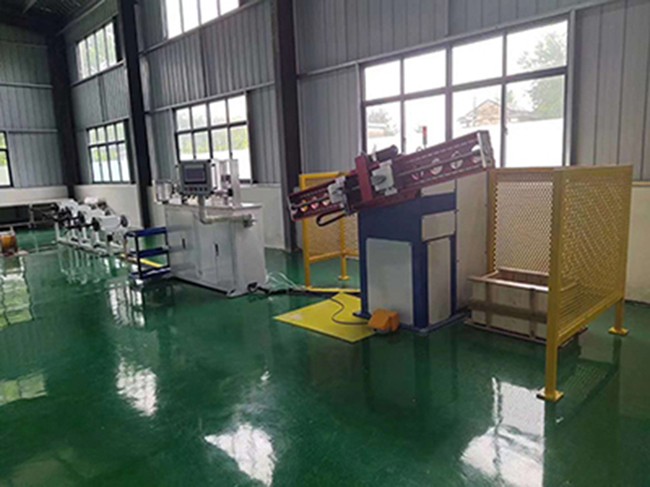

Bobinoir automatique, pour moteur haute tension

Les bobinoirs pour moteur haute tension sont particulièrement destinés au bobinage vertical de conducteurs plats en bobines de très grande taille dans une structure en forme de broche pour les moteurs haute tension. Notre bobinoir automatique est doté de plusieurs dispositifs de dévidage des conducteurs, capables d'enrouler un ou plusieurs conducteurs. Il est également possible de réaliser efficacement des enroulements en parallèle. Ce produit vous permettra un gain de temps considérable dans la productivité de vos tâches.

•
•

Formulaire de demande

• Bobinage à tension constante, forme et taille idéales du terminal de la bobine.
• Les mécanismes de dévidage sont dotés d'un frein magnétique, qui détecte de manière automatique le diamètre des bobines de conducteur.
• Option de réglage de la tension du conducteur de queue
• La tension du conducteur en attente est maintenue pour la bobine suivante, même si le conducteur est coupé pour la dernière bobine.
• Automatisation élevée, alimentation, bobinage, comptage et découpe automatiques.
• Intégrant les systèmes de contrôle PLC et systèmes d'interface homme-machine (IHM), les paramètres peuvent être préréglés, sauvegardés et récupérés pour une prochaine utilisation, notamment les tours de bobinage, la vitesse de bobinage, la distance centrale de l'obturateur, la longueur du fil, la tension de bobinage, etc.
• Grande précision et fiabilité, alimentation du conducteur entraînée par un servomoteur.

• Modèle de machine ZWTT-2000 (autres modèles disponibles)
• Longueur de bobine (L1) 450~5000mm
• Distance centrale de l'obturateur (L2) 400~4900mm
• Largeur de la section de bobine (A) 2~24mm
• Hauteur de section de bobine (B) 10~80mm
• Largeur du conducteur unique 2~10mm
• Épaisseur du conducteur unique 1~8mm
• Plage de longueur du conducteur 50~500mm
• Diamètre de l'obturateur 10, 15, 20mm (deux jeux par taille)
• Dispositif d'amortissement par freinage magnétique 6 unités
• Nombre de conducteurs à enroulement parallèle Max. 2
• Vitesse du mandrin de bobinage 0~50 tr/min
• Charge maximale du mandrin de bobinage 1200kg
• Tours de bobinage Max. 9999
• Hauteur du centre de travail 1150mm
• Moment d'amortissement 10~100N·m (réglable)
• Puissance électrique totale 11kW

Remarque: Des bobineuses horizontales sont également disponibles.
