Presse mécanique

Il existe beaucoup de différents types de presses mécaniques pour différentes applications. Si vous ne savez pas laquelle choisir, veuillez nous faire savoir vos exigences détaillées ou informations de produit et nous vous donnerons la meilleure suggestion.

  • Presse de coup ajustable JL21
  • Presse à excentrique inclinable J23
  • Presse à excentrique à lit fixe J21
  • Presse à haute vitesse et haute précision JY21G
  • Presse à portique haute performance JM31/JMD31
  • Presse excentrique à col de cygne J21S

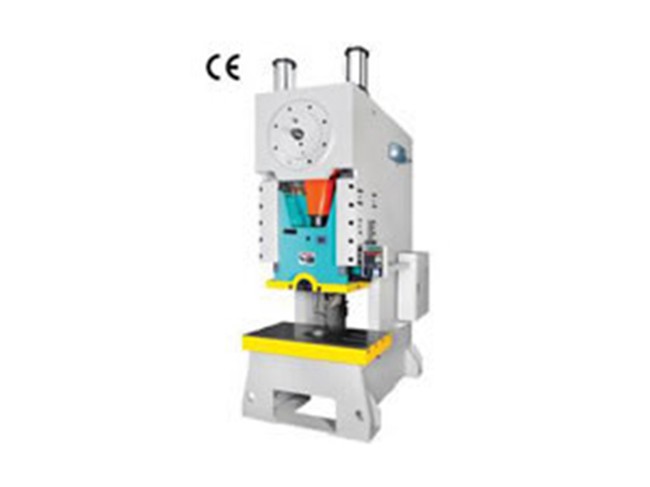

Presse de coup ajustable JL21
Presse de coup ajustable JL21
Caractéristiques principales de la Presse à course ajustable JL21
  • La presse à course ajustable JL21 est disponible avec un corps soudé pour intensité élevé.
  • La presse mécanique est composée d'un embrayage à friction pneumatique sec.
  • Les utilisateurs peuvent ajuster la course de coulisseau grâce au cylindre pneumatique.
  • En plus de la glissière de coulisseau à 8 côtés, cette gamme de produit est équipée avec un appareil de protection de surcharge.
  • Système de graissage automatique
  • Conforme à la norme CE, la presse à course dispose d'un appareil d'ajustement de hauteur de filière automatique avec un écran numérique et un cylindre d'équilibrage.
  • Les soupapes duplex sont importées du Japon.
  • Le système PLC et les principaux composants électriques proviennent de marques de renommée internationale.
  • Le coussin d'air, l'appareil d'alimentation automatique et l'appareil de protection phototube sont en option.
Formulaire de demande
Donnée technique
Article JL21-45 JL21-63 JL21-80 JL21-110 JL21-125 JL21-160 JL21-200
Force nominale kN 450 630 800 1100 1250 1600 2000
Course nominale mm 4 4 5 6 6 6 6
Course du coulisseau mm 20-120 10-150 10-150 10-160 10-160 16-160 19-180
SPM Fixe min-1 80 70 60 50 50 40 35
Variable (en option) min-1 70-90 60-80 50-70 40-60 40-60 35-50 30-50
Hauteur de filière maximum mm 270 300 320 350 350 350 450
Ajustement de hauteur de filière mm 60 80 80 80 80 110 110
Profondeur de col-de-cygne mm 230 300 300 350 350 380 390
Capacité entre les colonnes mm 550 620 640 710 760 810 870
Table de travail L-R mm 810 900 1000 1150 1150 1300 1400
F-B mm 440 580 580 680 680 740 760
Epaisseur mm 110 110 120 140 140 150 160
Dimensions de trou de la table de travail (Diamètre supérieur×épaisseur×diamètre inférieur) mm 180×30 ×160 200×40 ×180 200×40 ×180 420×540 420×540 480×600 300×50 ×260
Dimensions de coulisseau L-R mm 600 680 710 810 810 920 920
F-B mm 360 400 440 500 500 580 600
Trou de tige Diamètre mm 40 50 50 60 60 65 65
Épaisseur mm 60 80 80 80 80 90 90
Puissance moteur principale kW 5.5 7.5 7.5 11 11 15 18.5
Dimensions extérieures F-B mm 1600 1680 1750 1850 1850 2250 2500
L-R mm 1100 1200 1250 1400 1450 1560 1580
H mm 2800 3050 3150 3250 3250 3765 3420
Poids net kg 4350 6500 8500 10800 11500 15000 17950

Remarque: Les presses 25T et 250T sont aussi disponibles.

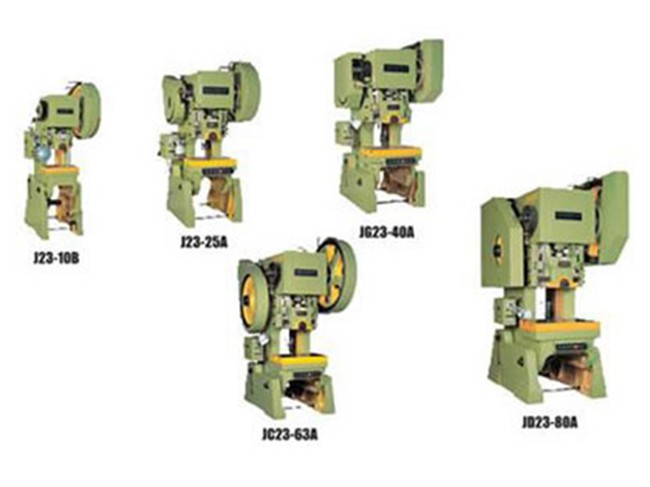

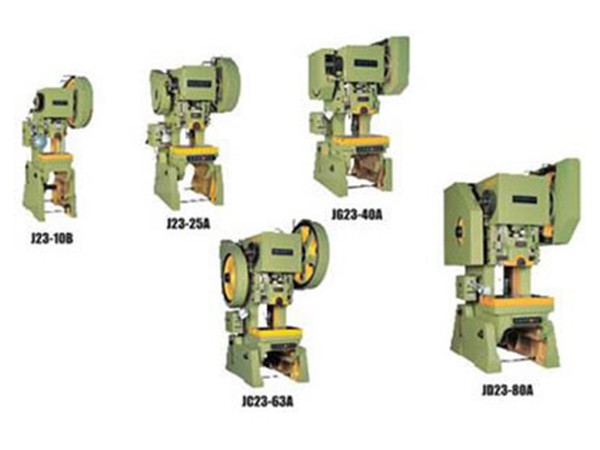

Presse à excentrique inclinable J23
Presse à excentrique inclinable J23
Caractéristiques
  • La presse à excentrique inclinable J23 adopte un vilebrequin horizontal et un embrayage à clé de rotation rigide pour compenser le rebond lors du poinçonnage. La hauteur de filière peut être ajusté manuellement à l'échelle. Le produit J23-25A est équipé avec un appareil de freinage d'urgence capable d'arrêter le glissement entre 0 et 135 degrés. L'appareil de protection à rideau lumineux est en option.
  • Capacité de 6,3T à 80T
  • Fréquence de poinçonnage (temps de course): 170~53 S.P.M.
Formulaire de demande
Donnée technique
Article JC23-6.3 J23-10B J23-16 J23-16B J23-25A
Force nominale kN 63 100 160 160 250
Course nominale mm 3 4 5 5 5
Course de coulisseau mm 35 60 55 70 80
SPM min-1 170 145 125 125 60
Hauteur de filière maximum mm 110 130 160 170 180
Ajustement de hauteur de filière mm 30 35 45 45 70
Distance entre le centre et le cadre de glissement mm 110 130 160 170 210
Dimensions de table de travail mm 200×310 240×360 300×450 320×480 400×600
Épaisseur de table de travail mm 40 50 40 60 70
Diamètre d'alésage de la table de travail (diamètre supérieur×épaisseur× diamètre inférieur) mm Φ60 120×20 ×100 Φ100 Φ100 Φ120
Dimensions d'alésage du corps d'outil (Diamètre×F-B×L-R) mm 140×110×160 130×90 ×180 210×160 ×240 210×160 ×240 180×130 ×260
Dimensions de coulisseau mm 120×140 150×170 180×200 180×200 210×250
Dimensions de trou de tige mm Φ30×55 Φ30×55 Φ40×60 Φ40×60 Φ40×70
Angle d'inclinaison maximum ° 30 25 25 25 25
Capacité entre les colonnes mm 150 180 220 220 260
Puissance moteur kW 0.75 1.1 1.5 1.5 2.2
Dimensions extérieures F-B mm 780 915 1150 1150 1325
L-R mm 610 700 900 900 990
H mm 1505 1690 1910 1910 2140
Poids net kg 360 600 1080 1080 1900
Article JG23-40A JC23-63A JD23-63A J23-80A JD23-80A
Force nominale kN 400 630 630 800 800
Course nominale mm 6 8 8 9 9
Course de coulisseau mm 120 120 120 130 130
SPM min-1 55 50 50 45 45
Hauteur de filière maximum mm 220 270 270 290 290
Ajustement de hauteur de filière mm 80 80 80 100 100
Distance entre le centre et le cadre de coulisseau mm 260 260 260 270 300
Dimensions de table de travail mm 480×710 480×710 480×710 520×860 580×860
Épaisseur de table de travail mm 80 90 90 100 100
Diamètre d'alésage de la table de travail (diamètre supérieur ×épaisseur×diamètre inférieur) mm Φ220×25 ×Φ180 Φ220×45 ×Φ180 Φ200×45 ×Φ180 Φ200×45 ×Φ180 Φ200×45 ×Φ180
Dimensions d'alésage du corps d'outil (diamètre×F-B×L-R) mm Φ200×150 ×300 Φ250×200 ×340 Φ250×200 ×340 Φ250×200 ×340 Φ280×220 ×380
Dimensions de coulisseau mm 270×320 280×320 280×320 280×380 280×380
Dimensions de trou de tige mm Φ50×70 Φ50×80 Φ50×80 Φ60×75 Φ60×75
Angle d'inclinaison maximum ° 25 25 25 20 20
Capacité entre colonnes mm 300 350 350 410 410
Puissance moteur kW 4 5.5 5.5 7.5 7.5
Dimensions extérieures F-B mm 1600 1810 1885 1810 1990
L-R mm 1180 1350 1350 1410 1410
H mm 2310 2640 2670 2790 2945
Poids net kg 3180 4000 4970 4790 5970

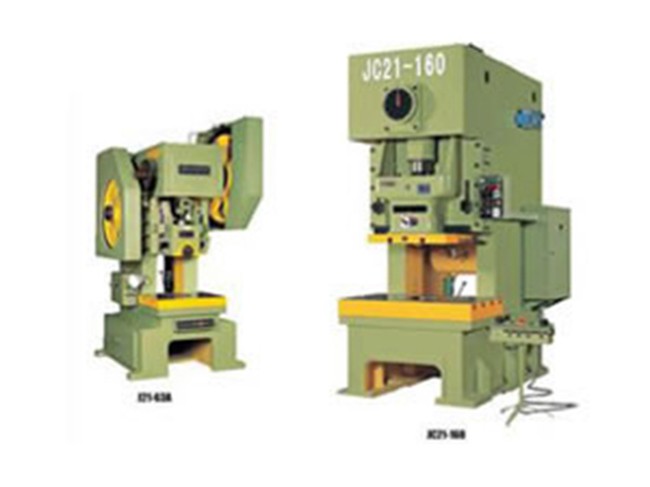

Presse à excentrique à lit fixe J21
Presse à excentrique à lit fixe J21
Caractéristiques principales de la Presse à excentrique à lit fixe J21

Disponible avec un vilebrequin horizontal, la presse à excentrique à lit fixe J21 est composée d'un embrayage à rotation de clé rigide. La hauteur de filière peut être ajustée manuellement via l'échelle. Pour éviter le glissement entre 0 et 135 degrés, le produit avec un numéro de modèle incluant la lettre A est composé d'un appareil de freinage d'urgence. De plus, l'appareil de protection à rideau lumineux est en option. La presse à excentrique à lit fixe J21 est conçue avec un embrayage à double clé de rotation.

Formulaire de demande
Donnée technique
Article J21-63A JD21-80A JD21-100A JD21-125A JC21-160
Force nominale kN 630 800 1000 1250 1600
Course nominale mm 8 9 10 10 6
Course de coulisseau mm 120 130 140 140 160
SPM min-1 50 45 38 38 40
Hauteur de filière maximum mm 300 320 320 320 350
Ajustement de hauteur de filière mm 80 100 100 100 100
Distance entre le centre et le cadre de glissement mm 300 300 380 380 380
Dimensions de table de travail mm 570×760 580×860 710×1100 720×1200 740×1300
Épaisseur de table de travail mm 90 100 120 120 150
Dimensions d'alésage de la table de travail (Diamètre supérieur×épaisseur×diamètre inférieur) mm Φ200×45 ×Φ180 Φ200×45 ×Φ180 Φ260×50 ×Φ220 Φ260×50 ×Φ220 Φ300×50 ×Φ220
Diamètre d'alésage de corps d'outil (Dia.×F-B×L-R) Corps en fonte mm Φ280×220 ×320 Φ280×220 ×380 Φ320×250×420 Φ470
Corps en acier 220×250 220×260 260×290
Dimensions de glissement mm 280×320 280×380 420×560 580×770
Trou de tige mm Φ50×80 Φ60×75 Φ60×80 Φ60×80 Φ65×85
Capacité entre les colonnes Corps en acier mm 470 410 630 620 730
Corps en fonte 320 580 580
Puissance moteur kW 5.5 7.5 7.5 11 15
Dimensions extérieures (FB×LR×H) mm 1550×1410 ×2610 1925×1470 ×2675 1960×1335 ×2850 2060×1600 ×3000 2200×1550 ×3160

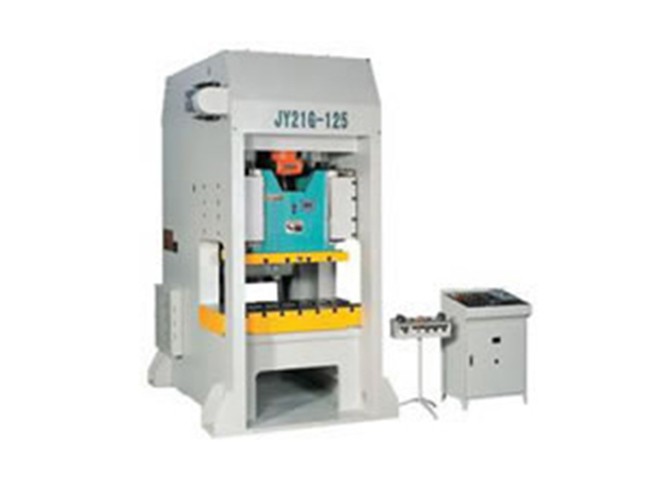

Presse à haute vitesse et haute précision JY21G
Presse à haute vitesse et haute précision JY21G
Caractéristiques de la Presse à haute vitesse et haute précision JY21G
  • La presse à haute vitesse et haute précision JY21G est conçue avec une structure de semi soudage en D pour une robustesse et une densité élevée..
  • Elle emploie un embrayage à friction pneumatique sec.
  • Un appareil de balancement pneumatique est adopté pour une presse mécanique haute vitesse.
  • Système de lubrification forcée
  • Le système PLC et les composants électriques proviennent de fournisseurs de renommée mondiale.
  • La presse à haute vitesse et haute précision JY21G est disponible avec un appareil de protection de surcharge hydraulique.
  • Ajustement automatique de hauteur de filière via l'échelle
  • La came s'arrête intelligemment au point mort supérieur pour une sécurité élevée.
  • Cette machine peut être utilisée avec un dérouleur, un niveleur et un dispositif d'alimentation automatique pour former une ligne de production automatique.
  • Capacité de 16T à 80T
  • Fréquence de poinçonnage (temps de course): 500~200 S.P.M.
Formulaire de demande
Donnée technique
Article JY21G-63 JY21G-80 JY21G-125 JY21G-160 JY21G-200
Force nominale kN 630 800 1250 1600 2000
Course nominale mm 1.5 2
Course de coulisseau mm 30 40
SPM min-1 150-250 90-120
Hauteur de filière maximum mm 300 350 380 400 450
Ajustement de hauteur de filière mm 60
Distance entre le centre et le cadre de glissement mm 300 320 350 380 390
Dimensions de table de travail mm 580×900 620×1090 680×1220 740×1300 760×1350
Épaisseur de table de travail mm 140 160 180 180 200
Dimensions de trou de table de travail mm 100×350 150×400 200×580 200×700 200×750
Dimensions du coulisseau mm 400×480 500×800 620×980 650×950 680×1000
Dimensions de trou de tige mm Φ50×80 Φ50×80 Φ60×80 Φ65×90 Φ65×90
Capacité entre les colonnes mm 870 910 1200 930 970
Puissance moteur kW 11 15 18.5 22 30
Dimensions extérieures (FB×LR×H) mm 2050×1300×2700 2500×1600×2950 2620×1650×3200 2330×1870×3240 2560×1900×3320
Poids net kg 10000 11000 16500 18500 19880

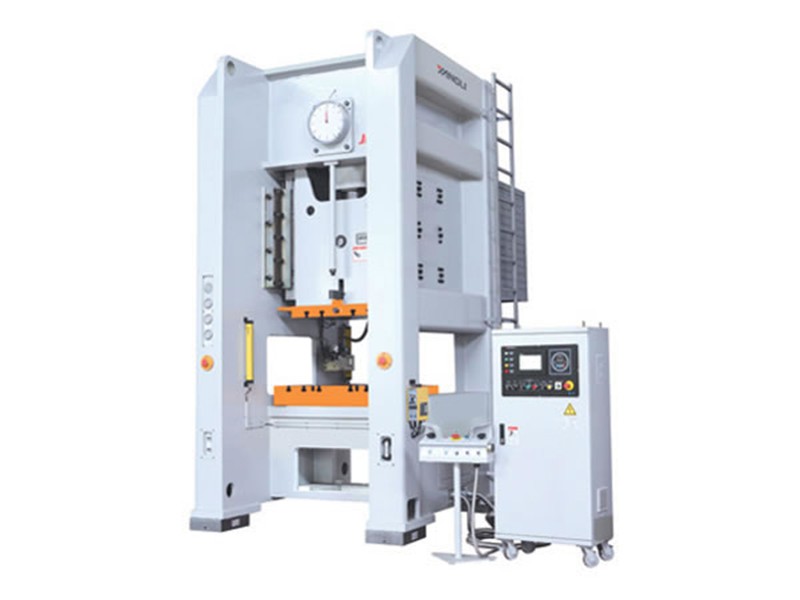

Presse à portique haute performance JM31/JMD31
Presse à portique haute performance JM31/JMD31
Caractéristiques principales de la Presse à portique haute performance JM31/JMD31
  • Le cadre à colonne de la presse à portique haute performance JM31/JMD31 est soudé avec une plaque en acier en une pièce pour une rigidité élevée.
  • L'embrayage à friction sec à couple élevé de haute performances. Un embrayage humide est en option pour le modèle JM31-160-400.
  • La presse est conçue avec un appareil de protection de surcharge hydraulique.
  • Une glissière de coulisseau à huit faces dispose d'une précision élevée.
  • Appareil d'ajustement de hauteur de filière automatique avec un affichage numérique.
  • Un vérin de levage est disponible avec cette presse à portique haute performance.
  • La double soupape solénoïde est importée.
  • En plus d'un éjecteur à air, notre équipement de presse à portique est installé avec un système de graissage forcé.
  • Le cylindre d'équilibrage est lubrifié manuellement.
  • Les composants PLC et électriques proviennent de fournisseurs de renommée mondiale.
  • Une interface et une came électrique sont disponibles. Un coussin d'air, un alimentateur NC et un appareil de protection à rideau lumineux sont en option.
Formulaire de demande
Donnée technique
Article JM31-160/JMD31-160 JM31-200/JMD31-200 JM31-250/JMD31-250 JM31-315/JMD31-315 JM31-400 JM31-500 JM31-630
Force nominale kN 1600 2000 2500 3150 4000 5000 6300
Course nominale mm 6 6 8 8 10 10 10
Course de coulisseau mm 160 180 200 200 200 200 250
SPM Fixe min-1 40 35 30 30 25 20 18
Variable* 35-50 30-40 25-35 25-35 20-30 / /
Hauteur de filière maximum mm 350 450 500 550 600 650 700
Ajustement de hauteur de filière mm 110 110 120 120 120 120 120
Embase (F-B×L-R) mm 740×1050 760×1130 800×1200 850×1250 900×1350 1000×1500 1200×1700
Epaisseur d'embase mm 150 160 170 170 180 190 200
Zone de coulisseau (F-B×L-R) mm 650×800 650×850 700×900 750×950 800×1050 900×1200 1100×1450
Trou de tige mm Φ65×90 Φ65×90 Φ70×90 Φ70×90 Φ80×90 Φ80×90 Φ90×100
Distance entre les colonnes mm 1150 1200 1320 1370 1550 1700 1900
Ouverture latéral (FB×H) (Embase supérieure) mm 760×300 800×370 820×430 880×480 920×520 1020×600 1100×650
Distance entre l'embase supérieure et le plancher mm 1020 1030 1050 1050 1050 1060 1050
Puissance moteur principale kW 15 18.5 22 30 37 45 75
Coussin (en option) Quantité 　 1 1 1 1 1 1 1
Force d'éjection kN 160 160 250 250 250 250 250
Course d'éjection mm 80 80 80 80 80 80 80
Zone d'éjection mm Φ350 Φ350 340×540 400×540 400×540 400×540 400×540
Dimensions de machine (F-B×L-R×H) mm 2480×1750 ×3500 2570×1810 ×3610 2950×2080 ×3850 3150×2200 ×4000 3430×2400 ×2410 3670×2580 ×4600 4150×2900 ×5200
Poids net kg 16500 19500 24000 29000 37000 48000 62500

* SPM variable en option

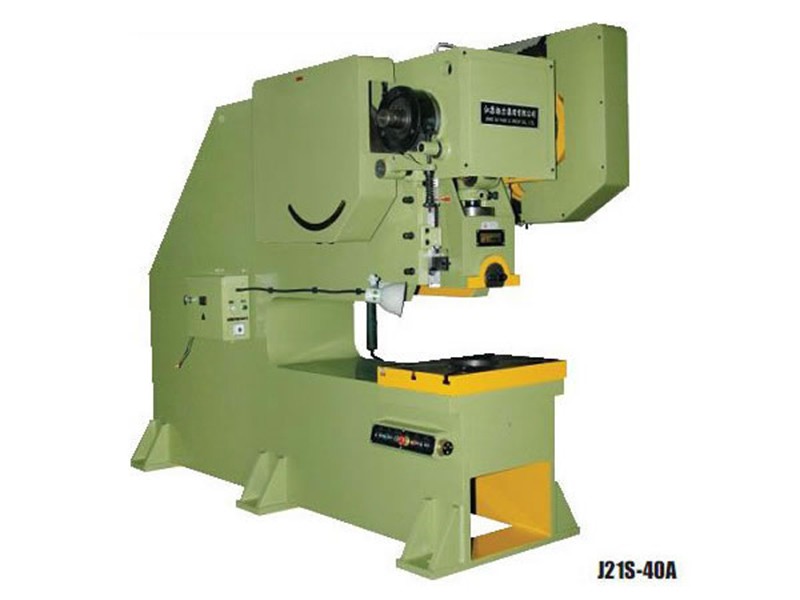

Presse excentrique à col de cygne J21S
Presse excentrique à col de cygne J21S
Caractéristiques principales de la Presse excentrique à col de cygne J21S
  • La presse excentrique à col de cygne J21S permet une zone d'opérations plus large.
  • Il dispose d'un embrayage horizontal et d'un embrayage à rotation de clé rigide.
  • Appareil d'ajustement de hauteur de filière manuel avec échelle
  • La presse excentrique à col de cygne avec une lettre A dans le numéro de modèle est équipé avec un appareil d'arrêt d'urgence pour arrêter le coulisseau à 0-135 degrés.
  • Appareil de protection à rideau lumineux en option.
Formulaire de demande
Donnée technique
Article J21S-6.3 J21S-10 J21S-16 J21S-25A
Force nominale kN 63 100 160 250
Course nominale mm 2 2 2 2.5
Course de coulisseau mm 35 60 70 80
SPM min-1 170 145 125 60
Hauteur de filière maximum mm 110 130 170 180
Ajustement de hauteur de filière mm 30 35 45 70
Distance entre le centre de glissement et le cadre mm 700 700 700 700
Dimensions de la table de travail mm 200×310 240×360 320×480 400×600
Épaisseur de la table de travail mm 40 50 60 70
Dimensions de trou de table de travail mm Φ60 Φ120×20 ×Φ100 Φ100 Φ120
Dimensions d'alésage du corps d'outil mm Φ140×110 ×160 Φ130×90 ×180 Φ210×160 ×240 200×200
Dimensions de coulisseau mm 120×140 150×170 180×200 210×250
Dimensions de trou de tige mm Φ30×55 Φ30×55 Φ40×60 Φ40×70
Distance entre les colonnes mm 162 182 220 350
Puissance moteur kW 0.75 1.1 1.5 2.2
Dimensions de machine (F-B×L-R×H) mm 1540×700 ×1525 1620×730 ×1800 1680×840 ×1880 1790×990 ×2288
Article J21S-63A J21S-80A JD21S-100A JD21S-125A
Force nominale kN 630 800 1000 1250
Course nominale mm 4 5 6 6
Course de coulisseau mm 120 130 140 140
SPM min-1 50 45 38 38
Hauteur de filière maximum mm 270 290 320 320
Ajustement de hauteur de filière mm 80 100 100 100
Distance entre centre de glissement et cadre mm 450/800 450/800 450/760 450/760
Dimensions de la table de travail mm 480×710 580×860 710×1100 720×1200
Épaisseur de la table de travail mm 90 100 120 120
Dimensions de trou de table de travail mm Φ200×45 ×Φ180 Φ200×45 ×Φ180 Φ260×50 ×Φ220 Φ260×50 ×Φ220
Dimensions d'alésage du corps d'outil mm 200×250 220×260 260×290 260×290
Dimensions de coulisseau mm 280×320 280×380 420×560 420×560
Dimensions de trou de tige mm Φ50×80 Φ60×75 Φ60×80 Φ60×80
Distance entre les colonnes mm 450 450 580 580
Puissance moteur kW 5.5 7.5 7.5 11
Dimensions extérieures(F-B×L-R×H) mm 2220×1350 ×2600 2220×1380 ×2650 2530×1555 ×2990 2550×1610 ×2990

NOTE: Toutes autres presses mécaniques sont disponibles.

Produits relatifs
Équipements de formage des métaux et machines de traitement des métaux
Email: zhenhuan@zhenhuan-machine.com
Formulaire de demande
Autres équipements de transformation des métaux
