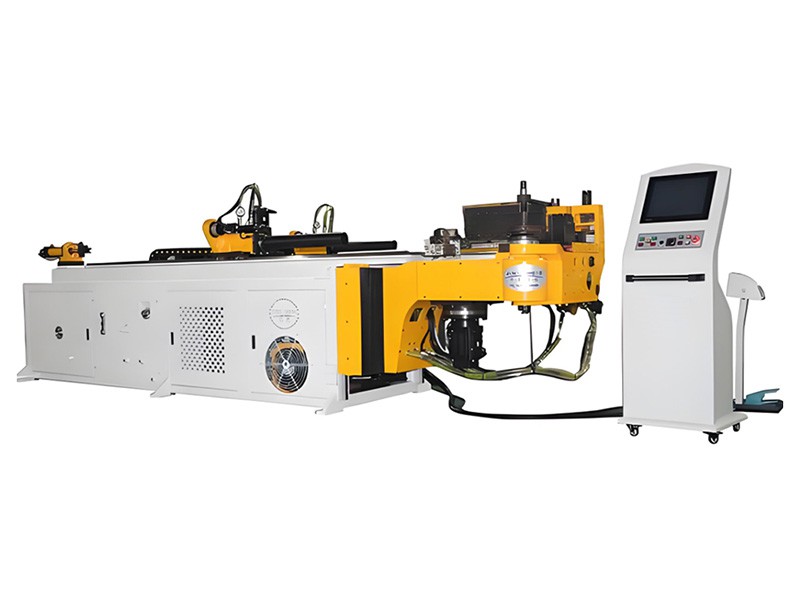

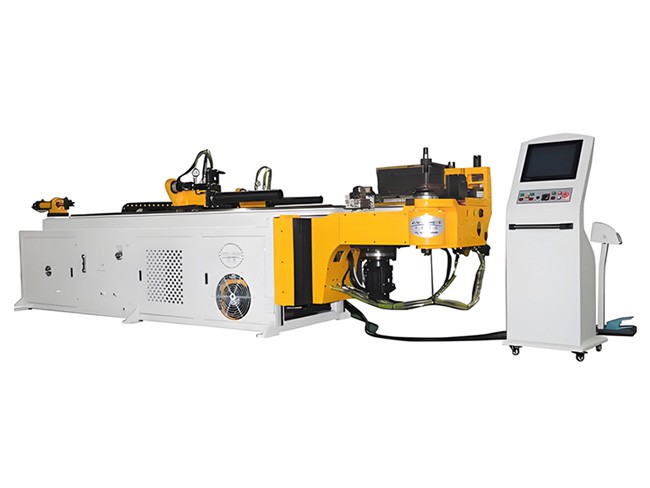

Cintreuse de tubes CNC

La cintreuse de tubes CNC est principalement utilisée pour fabriquer des tubes métalliques décoratifs. Zhenhuan propose également différentes machines de formage de tubes, notamment des machines de torsion, d’effilage, de rétreint rotatif, de fluotournage et de cintrage.

Les cintreuses de tubes CNC Zhenhuan présentent notamment les caractéristiques suivantes :

Commande numérique 3 axes et serrage hydraulique
Entraînement par pignon et crémaillère ; chaque axe est équipé d’un réducteur planétaire de haute précision
Retour pneumatique de la matrice suiveuse
Commande CNC et écran tactile 12,1 pouces pour une utilisation simple

Formulaire de demande

Donnée technique

Paramètre		JXWGJ-22	JXWGJ-40
Angle de cintrage max.		190º	190º
Rayon de cintrage max.		100mm	150mm
Longueur de tube max.		2000mm	3000mm
Épaisseur de paroi max.		1.6mm	2mm
Diamètre de tube max.		Ф22mm	Ф40mm
Productivité (s/courbe)		2s	4-5s
Vitesse de l’axe	Axe d’alimentation	800mm/s	600mm/s
	Axe de rotation	180º/s	90º/s
	Axe de cintrage	180º/s	180º/s
Précision de l’axe	Axe d’alimentation	±0.2mm	±0.5mm
	Axe de rotation	±0.2º	±0.2º
	Axe de cintrage	±0.5º	±0.5º
Puissance de l’axe	Axe d’alimentation	0.75kW	1.5kW
	Axe de rotation	0.4kW	0.75kW
	Axe de cintrage	1.5kW	3.0kW
Alimentation en air		0.4-0.7MPa	-
Pression hydraulique		-(ou 3,0-5,0 MPa*)	5.0-8.0MPa
Alimentation électrique		AC 380 V, 50 Hz (ou personnalisée)
Dimensions (L × l × H)		2000×700×1500mm	3200×800×1500mm
Poids		800kg	1800kg

Remarque: la série JXWGJ-22 peut fonctionner avec un système pneumatique ou hydraulique, tandis que le modèle JXWGJ-40 fonctionne uniquement avec un système hydraulique.

Indiquez-nous le diamètre maximal du tube, l’épaisseur de paroi, la forme et les autres exigences afin de sélectionner la cintreuse adaptée.
