Machines de découpe plasma CNC

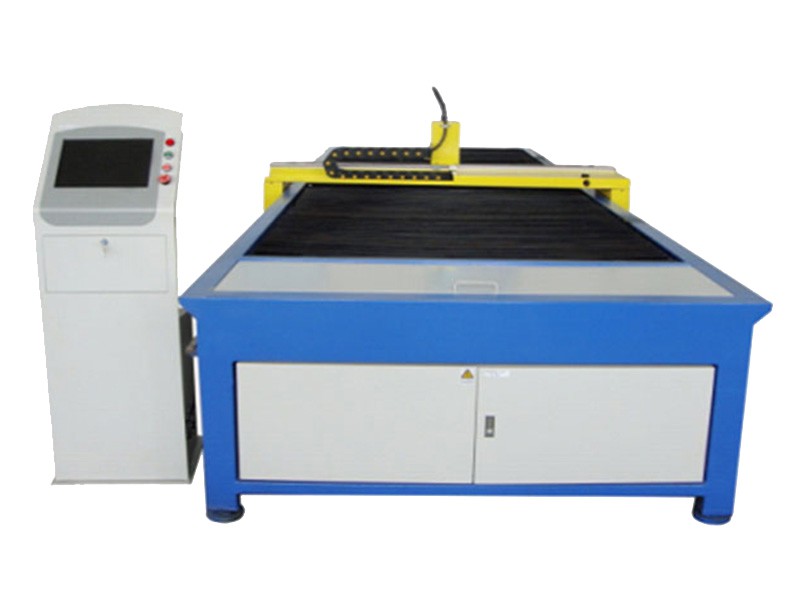

Cette machine de découpe plasma sur table est conçu spécialement pour la fabrication des conduits HVAC (système de ventilation et air conditionné). Elle dispose d'une grande vitesse de découpe et d'une haute précision de découpe du fait de ses roulements à bille et son système d'entraînement par servomoteurs. Donc elle est notamment adaptée à fabriquer des coudes,ainsi que des joints pour les conduits ronds ou carrés.

Configuration principale la machine de découpe plasma CNC

Système de contrôle CNC : Micro EDGE
Servomoteur : Panasonic (ou d'autres marques) du Japon
Décélérateurs : deux sets,NEUGUET de l'Allemagne
Puissance de plasma : Power MAX600 de Hypertherm des Etats-Unis
Guidage linéaire de haute precision : ABBA de Taiwan
Vis du roulement à billes de Taiwan
Moteur de réglage de hauteur de Taiwan
Système de réglage de hauteur pression : SENSOR THC de Hypertherm
LCD 15'' de marque chinoise
Logiciel d'imbrication (nesting software) de FastCAM et logiciel de FastShape en expansion de conduits issus de l'Australie

Formulaire de demande

Donnée technique

Largeur de table de travail 2000mm
Largeur de découpe efficace 1500mm
Longueur de table de travail 4000mm
Longueur de découpe efficace 3000mm
Puissance plasma Max. 600, Hypertherm des Etats-Unis
Epaisseur de découpe 0.5-3mm
Vitesse de découpe maximum 15m/min
Précision de positionnement ±0.2mm
Précision de repositionnement ±0.1mm
Puissance d'entraînement moteur 3kW
