Cette machine à bobiner est spécialisée dans la production de stators de ventilateurs de plafond. Elle dispose d'une fonction de déplacement de l'enroulement et d'une commande de moteur en continu.
Cet équipement de grande efficacité et durabilité offre une coordination optimale de tous les processus.

• Diamètre approprié des fils:0.2-0.7mm
• Épaisseur de l'enroulement:8-40mm
• Puissance: 0.75kW x 2
• Rendement:250-300pcs/8heures

Ce bobinoir, ou machine à enrouler les bobines, est utilisé pour un enroulement automatique des bobines de divers moteurs, tels que les moteurs industriels, les moteurs de climatiseurs, les moteurs de laveuses, les moteurs de ventilateurs électriques, les moteurs de pompes et ainsi de suite. Nos machines à bobiner garantissent des performances techniques et économiques remarquables.

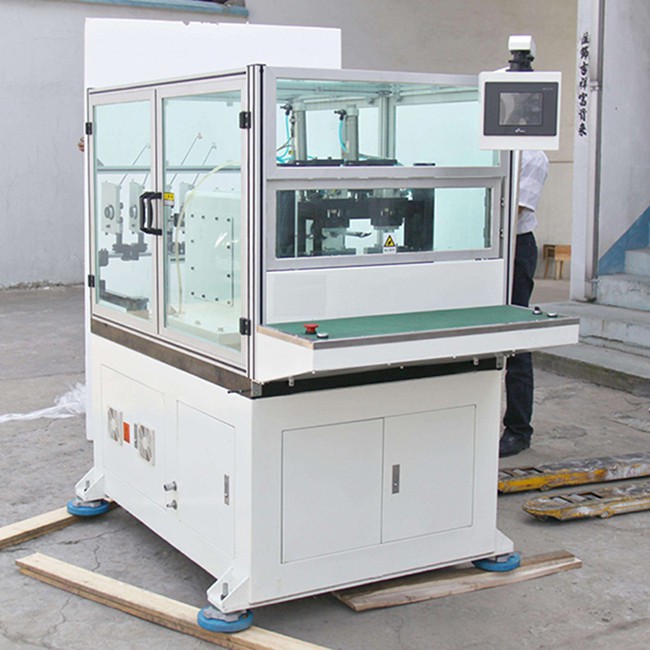

Cette machine à enrouler les bobines de stator est un équipement destiné à l’enroulement de stator bipolaire (fente large). La machine à bobiner haute efficacité est dotée de moules supérieurs et inférieurs manuels, permettant une alimentation automatique, un enroulement automatique et des lignes de coupe et de serrage automatiques. Le moule dispose d'une fonctionnalité d'auto-verrouillage, ce qui est à la fois rapide, léger et fiable.

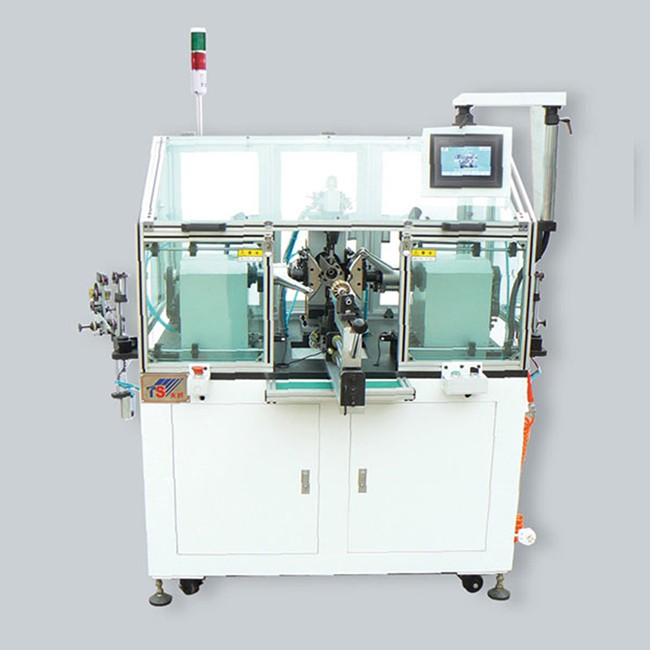

Cette machine automatique à enrouler les bobines de rotor est une machine d’enroulement d'armature à double volant destinée à la production de rotors de collecteur à fente. Elle est adaptée à l'enroulement de bobines de fils moyens et épais pour les rotors à grande vitesse.
Ce bobinoir automatique est grandement appliqué pour le bobinage des moteurs à excitation en série et en courant continu.

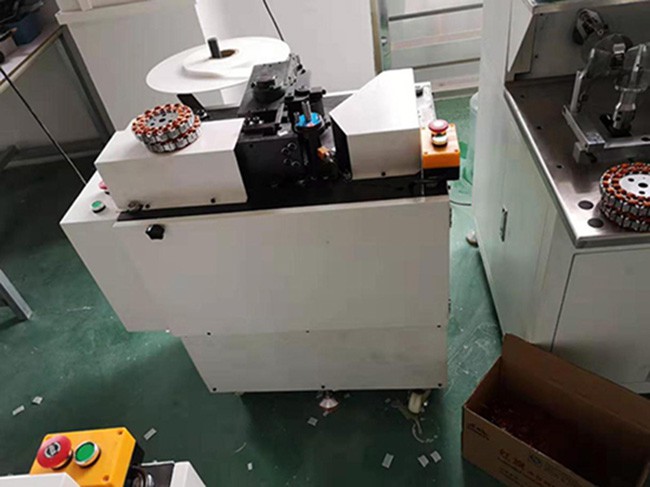

Cette machine est destinée à insérer du papier isolant dans les fentes des stators de ventilateurs de plafond. Les opérations de chargement et de déchargement du noyau du stator sont uniquement manuelles, les autres processus sont automatiques.
Le changement d'outils permet d'insérer différents stators.

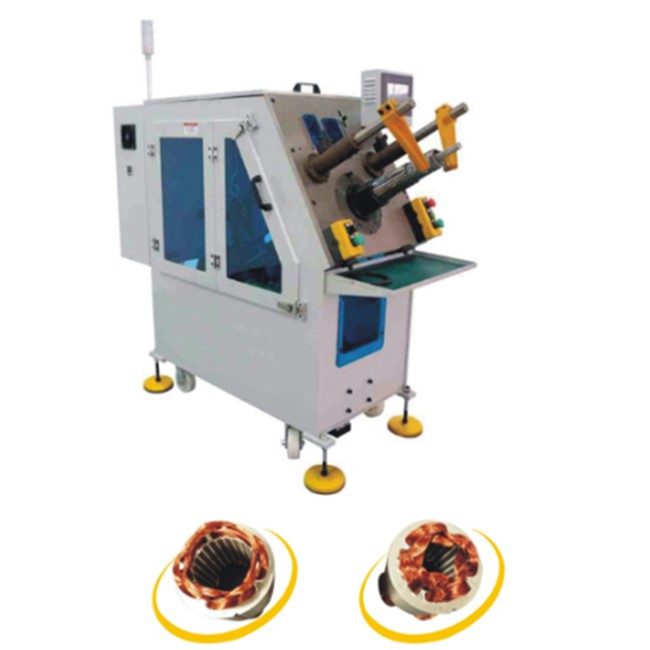

Cette machine insère automatiquement les bobines et les papiers dans les fentes du stator en un seul cycle. Son efficacité et performance sont grandement assurées.

• Diamètre intérieur du stator:30-130mm
• Hauteur d'empilage du stator: 10-100mm
• Nombre maximal de fentes: 36
• Vitesse de production: 20-30 secondes /pc
• Contrôle et conduite: PLC + HMI + servomoteur
• Puissance électrique: 4kW

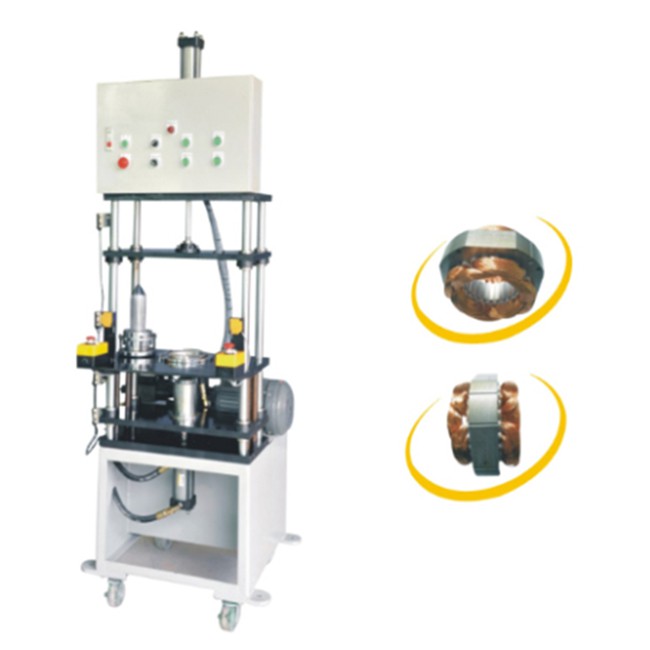

La machine de formage grossier de bobines est conçue pour nettoyer l'extérieur des bobines après leur insertion.

• Diamètre intérieur min du stator:30mm
• Diamètre extérieur max du stator: 160mm
• Hauteur d'empilage du stator: 20-120mm
• Déplacement du cylindre: 30F
• Puissance: 3kW

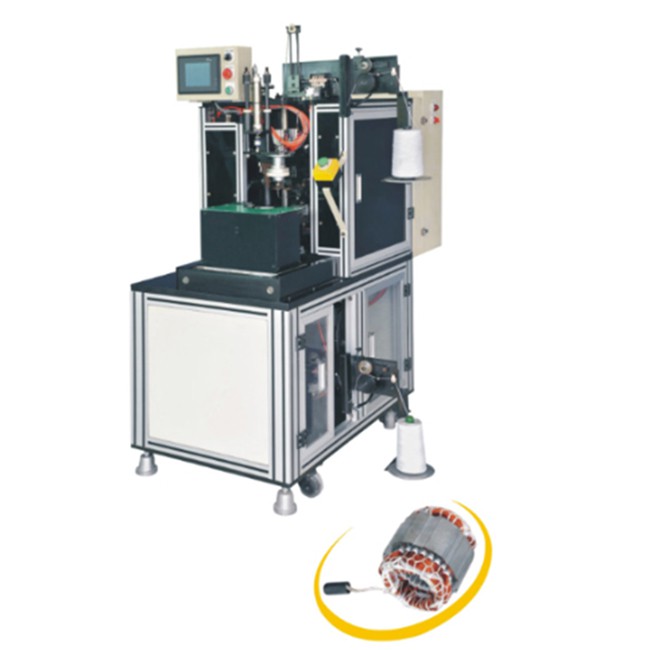

La machine de laçage de bobines à tête unique de haute performance est employée pour lacer les bobines des deux côtés des stators.

• Diamètre extérieur max du stator: 190mm
• Diamètre intérieur min du stator: 30mm
• Hauteur d'empilage du stator: 110mm
• Type de laçage: Toutes les fentes ou toutes les deux fentes
• Vitesse de laçage: 0.5-0.7 seconde/fente
• Pression de l'air: 0.4-0.7MPa
• Puissance du moteur électrique: 1kW

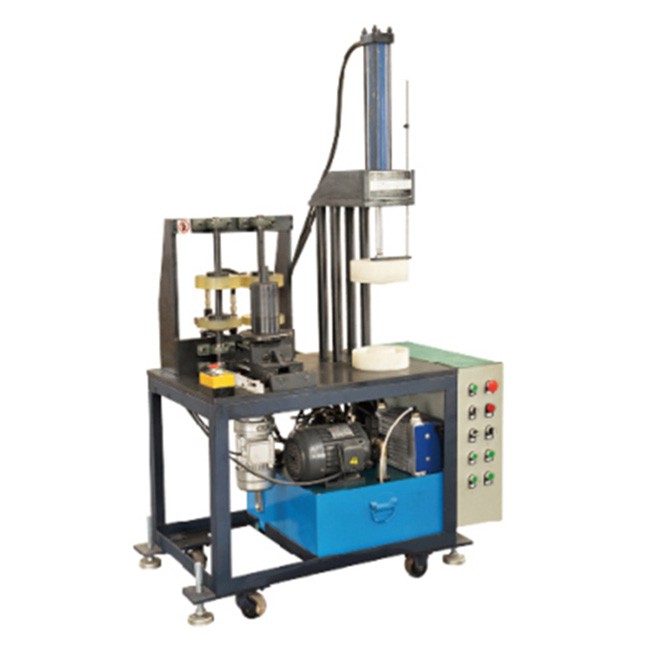

Cet équipement est conçu pour finaliser la mise en forme des bobines, leur donnant une dimension plus précise et une apparence plus agréable.

• Diamètre intérieur min du stator: 30-130mm
• Diamètre extérieur max du stator: 200mm
• Hauteur d'empilage du stator: 15-150mm
• Déplacement du cylindre: 20F
• Puissance du moteur électrique: 2.5kW
