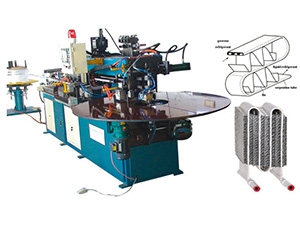

Machine à cintrer des tubes en serpentine multivoies et à micro-canaux en aluminium

Ce produit a été abandonné et retiré de nos rayons.

Formulaire de demande

Cette machine est spécialement conçu pour cintrer en serpentine des tubes multivoies/ des tube plat à micro-canaux en aluminium pour condensateurs et évaporateurs. Elle est constituée d’un dispositif de débobinage pour tube de bobine, d’une machine à dresser, d’un dispositif d’alimentation automatique, et d’un dispositif de découpe. Elle se caractérise d’un contrôle PLC et d’une opération HMI, permettant de prédéfinir la largeur d’alimentation, le radius de cintrage, et la quantité à cintrer sur l’écran tactile. Les paramètres peuvent être définis facilement et enregistrées pour utilisation ultérieure. Une haute précision du repositionnement est garantie étant donné de l’alimentation du servomoteur et de la transmission du vis à bille.

Donnée technique

Item Donnée
Tube plat multivoie en aluminium approprié Largeur 19-44mm x Epaisseur 4, 5, 6mm
Bobines appropriées des tubes aplatis ID 500mm, OD 1100mm, hauteur 400mm
Longueur du noyau 250-850mm
Quantité max à cintrer 50
Pression pneumatique 0.6MPa
Pression hydraulique 5MPa
Puissance du moteur totale 7.5kW
Rendement 220 noyaux par poste de travail
Poids de la machine Environ 3000kg
Dimension de la machine Environ 15000 x 2400 x 1900mm

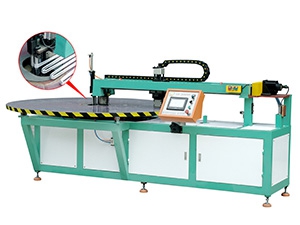

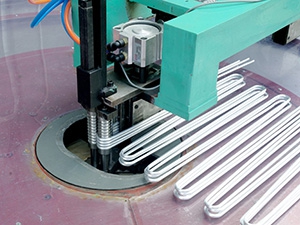

Machine à cintrer des tubes ronds et métalliques ronds et métalliques en serpentine

The Machine à cintrer des tubes ronds et métalliques en serpentine est spécialement conçue pour cintrer en serpentine des tubes différents ronds et en cuivre, en aluminium et en acier.

Cette machine inclue un dispositif d’alimentation automatique, une tête automatique de pilage et d’un système de contrôle PLC. Il combine le contrôle PLC à l’opération HMI. La longueur d’alimentation, le radius de pilage et la quantité à cintrer peuvent être prédéfinis sur l’écran tactile, et de nombreux programmes peuvent être enregistrés pour l’emploi ultérieur.

Donnée technique

Item Donnée
Matière approprié pour tube en cuivre T2M ou T2Y2
Diamètre approprié pour tube en cuivre Φ4.75~9.52mm
Epaisseur approprié pour tube en cuivre 0.22+0.15mm
Radius de cintrage R40 (min. R20)
Angle de pilage 0-190º
Longueur max. des tubes en cuivre 8000mm
Quantité max. à cintrer 10
Vitesse d’alimentation 400mm/s
Vitesse de pilage 180º/s
Efficacité de pilage de composite 3~4 seconds par fois
Précision de repositionnement de l’axe de pilage ±0.5º
Précision de repositionnement de l’axe d’alimentation ±0.1mm
Pression pneumatique 0.6MPa
Puissance du moteur totale 2kW (trois servomoteurs)
Poids de la machine Environ 3000kg
Dimension de la machine Environ 2200 x1100 x 1580mm

Remarque: Cette machine peut être conçue en accordance avec le dispositif de déroulage du tube de bobine, le dispositif de dressage d'angle, et le dispositif de découpe.
