  3. Machine de fabrication de radiateur de véhicule automobile

Machine de fabrication de radiateur de véhicule automobile

Ce produit a été abandonné et retiré de nos rayons.

Les radiateurs d’automobile sont aussi appelés réservoirs d’eau. Dans le but de produire des réservoirs de haute qualité, les machines suivantes sont nécessaires.

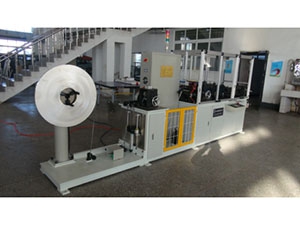

Machine de fabrication (laminage) de l’ailette de radiateur

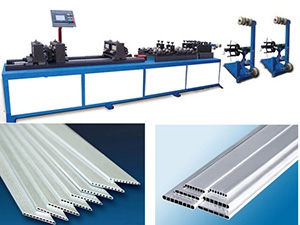

Machine de découpe de tube aplati en aluminium multicanal

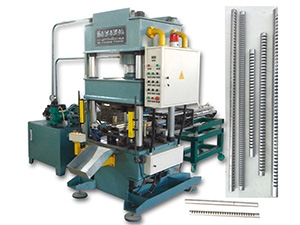

Poinçonneuse de conduit collecteur

Le système hydraulique emploi un bouchon de soupape à débit élevé, et se caractérise d’une haute vitesse et d’une opération stable. Il possède des fonctions suivantes : contrôle PLC, affichage numérique, chargement manuel, ainsi que perçage et déchargement automatiques. Grâce à un système de protection des rideaux optiques, la sécurité de l’opération est garantie.

Donnée technique

Item Donnée
Modèle JLG-1 (/JLG-2)
Force max de travail 65T (/100T)
Quantité de tuyau fait une fois Un (/Deux)
Matériel approprié Aluminium ou cuivre
Epaisseur du paroi et Diamètre du tuyau Φ (20~50) mm x (1.0~1.5) mm
Longueur effective du tuyau 200~650mm
Largeur et tolérance des fentes percées 1.0~3 ± 0.03 mm
Longueur et tolérance des fentes percées 16~36 ± 0.03mm
Distance entre des fentes percées et tolérance 5~12 ± 0.05mm
Rendement Environ 20 seconds par tuyau
Vitesse du changement de matrice Environ 30 minutes
Puissance du moteur totale 11.5kW
Dimension de la machine 2250 x 2080 x 2480mm
Poids de la machine 4T / 6T

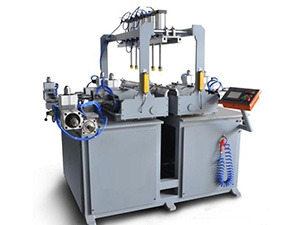

Machine d’assemblage de radiateur d’automobile

La machine d’assemblage de radiateur d’automobile est conçue pour assembler automatiquement les réservoirs d’eau de véhicule. Elle est capable d’automatiquement charger, mettre en ordre, serrer des tubes aplatis, ainsi qu’assembler des plaques collectrices.

Caractéristiques
- Châssis universel adapté aux noyaux de divers tailles
- Mouvement sur X-axis contrôlée par moteur pas-à-pas
- Assemblage automatique des plaques de refoulement
- Pour changer le tangage, il suffit de changer de l’outillage de contrôle
- Contrôle PLC + opération HMI

Donnée technique

Item Donnée
Longueur appropriée des tubes aplatis 350-800mm
Nombre max des tubes aplatis 60
Longueur appropriée des tubes aplatis 16~26mm
Epaisseur appropriée des tubes aplatis 2mm
Pas de tubes aplatis 10mm
Hauteur appropriée de l’ailette 8mm
Largeur appropriée de l’ailette De même que celle du tube
Distance entre l’ailette et la plaque collectrice 10mm
Précision de construction à noyau Longueur & Hauteur ± 1mm
Longueur diagonale ±1.5mm
Vitesse de chargement des tubes aplatis ≦2 pcs/s
Durée du cycle de chargement Environ 120s
Capacité de stockage des tubes aplatis Environ 300pcs
Puissance du moteur totale 4.5kW

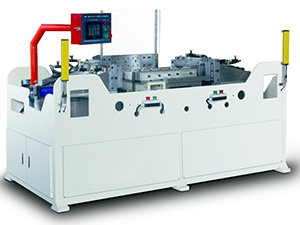

Machine à rivetage de réservoir automatique

La machine à rivetage du radiateur entièrement automatique est à l’état d’art et conçue pour riveter réservoirs plastiques sur la plaque principale du radiateur. La machine possède deux postes de travails, fonctionnant simultanément pour riveter les deux côtés, permettant ainsi la croissance du rendement. Elle est entièrement automatique et appropriée pour la plupart des sortes de réservoirs d’eau existants.

Donnée technique

Item Donnée
Taille du noyau maximal 1000 x 850mm
Taille maximal de la plaque collectrice 1000 x 100mm
Hauteur de radiateur maximale 120mm
Pas de dents Réglable, défaut 10mm
Nombre maximal de dents 100
Vitesse de rivetage 1-20 times per minute
Puissance totale 2.5kW, monophasé, AC 50Hz

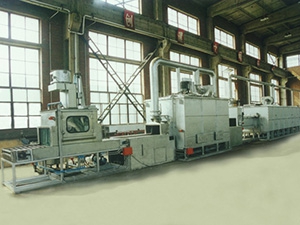

Four de brasage en aluminium

Le four de brasage est un des équipements de brasage spécialisés, qui emploie un flux de brasage non corrosif à travers le blindage de l’azote. Il est largement utilisé dans la production de l’échangeur de chaleur en aluminium ou en cuivre, et approprié pour le brasage de blindage de l’azote pour évaporateurs, condenseurs, refroidisseurs intermédiaires , réservoirs d’eau, etc.

Donnée technique

Modèle Puissance nominale Température nominale Dimension de poste de travail (mm) Longueur de section de brasage Longueur de la chaîne entière
NB-450-150 242KW 750ºC 450 x 150 6m 28.5m
NB-450-200 242KW 750ºC 450 x 200 6m 28.5m
NB-600-200 303KW 750ºC 600 x 200 8m 29m
NB-600-300 303KW 750ºC 600 x 300 8m 29m
NB-800-200 515KW 750ºC 800 x 200 11m 37.7m
NB-800-300 515KW 750ºC 800 x 300 11m 37.7m
NB-1000-200 615KW 750ºC 1000 x 200 11m 37.7m
NB-1000-300 615KW 750ºC 1000 x 300 11m 37.7m
NB1100-200 655KW 750ºC 1100 x 200 11m 37.7m
NB-1100-350 685KW 750ºC 1100 x 350 11m 37.7m
NB-1200-200 715KW 750ºC 1200 x 200 11m 37.7m
NB-1200-350 735KW 750ºC 1200 x 350 11m 37.7m

Remarque: La longueur de la section de brasage peut être personnalisée selon les besoins des clients.
