  3. Machine de fabrication du bloc des radiateurs du climatiseur

Machine de fabrication du bloc des radiateurs du climatiseur

Ce produit a été abandonné et retiré de nos rayons.

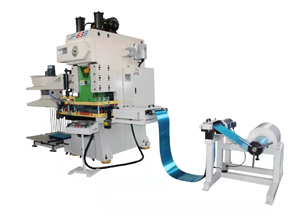

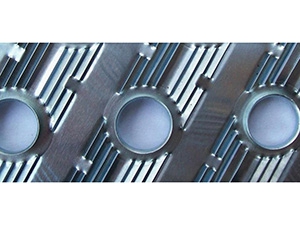

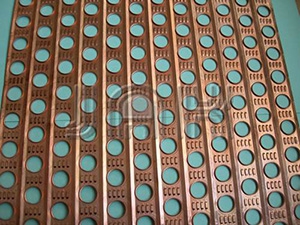

Chaîne de poinçonnage d’ailette en aluminium du climatiseur

La chaîne de presse d’ailette automatique comprend un dérouleur automatique, un dispositif diffuseur d’huile lubrifiante, une presse à découper à haute vitesse et un dispositif d’empilage et de décharge d’ailettes. Elle peut fonctionner sur les plaques à ailettes en aluminium et en cuivre.

La chaîne est contrôlée par PLC, opéré par HMI et ainsi entièrement automatique. Nous fournissons à la fois des presses à découper à haute vitesse à double et seule manivelle.

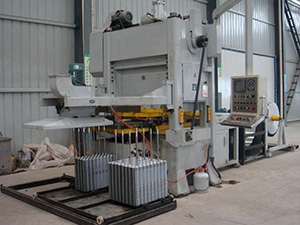

Presse à découper à double manivelle Série JG36

Item JG36-63 JG36-80 JG36-100
Force nominale (kn) 630 800 1000
Course de piston (mm) 40
Réglage du moule supérieur (mm) 80
Hauteur du moule (mm) 275
Réglage de la hauteur du moule (mm) 20
Nombre de coupes (times/min) 120-300
Dimension (mm) 1150 x 1500 1380 x 1500 1550 x 1500
Largeur appropriée de la bande (mm) 700 860 1120
Diamètre extérieur appropriée de la bobine (mm) 1200
Puissance du moteur principal (kW) 8.5 11 13

Presse à découper à seule manivelle Série JG31

Item JG31-45 JG31-63
Force nominale (kn) 450 630
Course de piston (mm) 40 45
Réglage du moule supérieur (mm) 70 80
Hauteur du moule (mm) 275 275
Réglage de la hauteur du moule (mm) 40 40
Nombre de coupes (times/min) 120-300 120-300
Dimension (mm) 820 x 1400 1050 x 1550
Largeur appropriée de bande (mm) 350 500
Diamètre extérieur appropriée de la bobine (mm) 1000 1000
Puissance du moteur principal (kW) 5.5 7.5

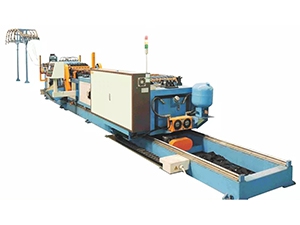

Machine automatique à cintrer des tubes de cuivre en forme U long

Cette machine est spécialement conçue pour redresser et couper des tubes en cuivre et les cintrer en tubes de cuivre en forme de U long qui sont utilisés dans le bloc du radiateur du climatiseur.
La chaîne est contrôlée par PLC, opéré par HMI et ainsi entièrement automatique.

Donnée technique

No. Item Donnée
1 Matière des tubes de cuivre TP2 (M)
2 Taille des tubes de cuivre Φ9.52 / Φ7
3 Longueur des tubes en forme U longue 190mm~ 2500mm (ou sur mesure)
4 Nombre des tubes à cintrer une fois 6 (ou sur mesure)
5 Vitesse de cintrage Non plus de 11 seconds par cycle (@L=1000mm)
6 Erreur du rayon de courbure ±0.05mm
7 Erreur de la hauteur de courbure ±0.5mm
8 Erreur de la longueur ±0.5mm @ L = 200-1300mm ±0.8mm @ L = 1300-2500mm
9 Différence entre les longueurs de deux bouts Moins de 1.0mm
10 Rapport de réduction de l’épaisseur de la paroi Moins de 30%
11 Rapport de déformation Moins de 15%
12 Erreur de linéarité Moins de 3mm (chaque 1000mm)

Machine à cintrer des tubes de cuivre en forme de U petit

Cette machine peut automatiquement alimenter, cintrer, couper et débloquer des tubes de cuivre en U petit.

Donnée technique

No. Item Donnée
1 Matière des tubes de cuivre TP2 (M)
2 Taille des tubes de cuivre Φ9.52 x 0.6mm / Φ7 x 0.5mm
3 Taille de U petit Φ9.52 x 25mm / Φ7 x 21mm
4 Nombre des tubes à cintrer une fois 3 (ou sur mesure)
5 Vitesse de cintrage 7~12 seconds per cycle
6 Erreur du rayon de courbure ±0.05mm
7 Erreur de la hauteur de courbure ±0.5mm
8 Différence entre les longueurs de deux bouts Moins de 0.5mm
9 Rapport de réduction de l’épaisseur de la parois Moins de 30%
10 Rapport de déformation Moins de 15%
11 Rondeur de l’ouverture du bout Moins de 5%
12 Hauteur des barbes Moins de 0.2mm

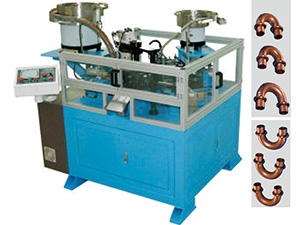

Machine d’assemblage des bagues de soudages des tubes de cuivre

Cette machine emploie les technologies de la vibration magnétique, la rotation de servo, le contrôle PLC et l’opération HMI.

Donnée technique

No. Item Donnée
1 Diamètre extérieur des tubes de cuivre Φ7, Φ7.94, Φ9.52mm
2 Epaisseur de la paroi des tubes de cuivre 0.3-0.5mm
3 Distance au centre de la courbe U 16-22mm @Φ7, Φ7.94 22-26mm @Φ9.52
4 Erreur de la distance au centre ±0.15mm
5 Rendement 1-3 seconds par cycle

Machine à évaser des tubes de cuivre du bloc de radiateur

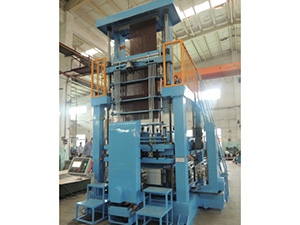

Dans le but d’effectuer l’expansion des tubes de cuivre, nous proposons des extenseurs verticaux et horizontaux. Le détail se repose sur la taille de tubes, le nombre de rangs, la quantité de tubes de chaque rang, la longueur du noyau, etc.

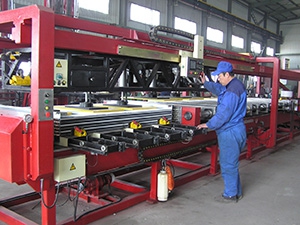

Extenseur horizontal

Extenseur verticale
