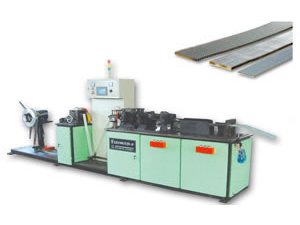

Laminoir(Machine de formage d'ailettes de radiateur)

Ce produit a été abandonné et retiré de nos rayons.

Formulaire de demande

En équipant avec différents types d'ailettes, cette machine peut produire différents types d'ailettes pour radiateurs, condenseurs, et évaporateurs utilisés dans les frigos, automobiles.
Le matériel peut être de l'aluminium, cuivre et acier inoxydable.

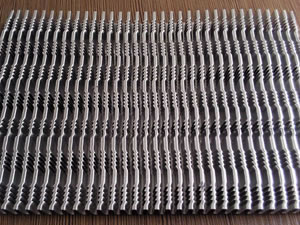

Forme d'ailettes

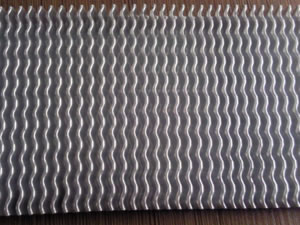

  • Type de vague

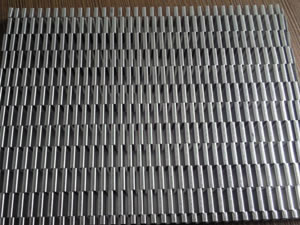

  • Type désaxé

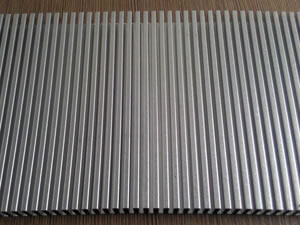

  • Type droit

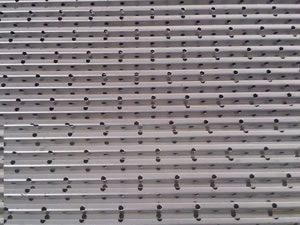

  • Type de trou
  • Type en gros points

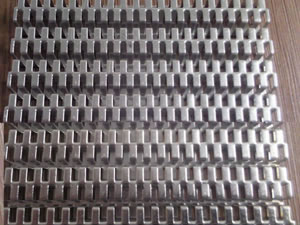

  • Type vanne aveugle (persienne)

Principales données techniques

Article Spécifications
Matériau applicable Aluminium, cuivre, 0.05-0.20mm d'épaisseur
Hauteur d'ailette de radiateur adéquat 4.5-22mm
Largeur d'ailette de radiateur adéquat 10-120mm
Point d'ailette de radiateur adéquat 2.0-5.0mm
Vitesse de formage 3000-4000 ailettes par minute
Vitesse d'alimentation de matériaux 150m/min
Tolérance de hauteur d'ailette de radiateur finie ±0.05mm
Fréquence de découpe Maximum 60 découpes par minute
Précision de découpe ±0.0 ailette
Puissance totale 4.5kW

Nous pouvons fournir tout type machine relative pour produire radiateurs, condenseurs et évaporateurs.

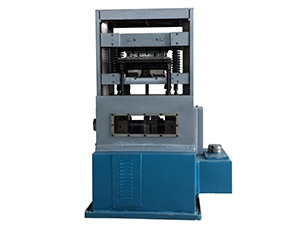

Machine de formage d'ailettes de radiateur

Description
En équipant de différents types d'ailettes, cette machine peut produire différents types d'ailettes en aluminium pour radiateurs, condenseurs, et évaporateurs en aluminium et utilisés dans les frigos et automobiles.

Donnée technique de la machine de formage d'ailettes de radiateur

Item CPC-1210 CPC-1410 CPC-1610 CPC-1810
Epaisseur appropriée des matières Aluminium 0.1-0.5mm; Cuivre 0.1-0.3mm; Acier inox 0.1-0.15mm
Largeur appropriée des matières Aluminium≤ 300mm; Cuivre ≤ 120mm; Acier inox ≤ 90mm
Force de pression des ailettes 5 tons
Vitesse de pression des ailettes Quatre roues: 28, 38, 68, 80 fois/min
Hauteur de ligne 135-145mm
Course de pression d’ailette 12mm 14mm 16mm 18mm
Hauteur max. de l’ailette 9.5mm 11.5mm 13.5mm 15.5mm
Pas max. de l’ailette 10mm
Précision de la pression d’ailette Parallélisme des points les plus hautes de la matrice supérieur: 0.05mm Parallélisme des points les moins hautes de la matrice supérieur: 0.1mm Parallélisme quand le matrice supérieur se fait monter haut: 0.15mm Parallélisme quand le matrice supérieure se fait descendre: 0.15mm
Puissance du moteur 4kW
Dimension Environ 1200 x 900 x 1600mm
Poids Environ 2000kg

Noms relatifs
Machine de formage d'ailettes de radiateur en aluminium| Laminoir (Machine de formage d'ailettes de radiateur) | machine de formage du condenseur à lamelles | Machine de radiateur d’ailette automatique | Machine de formage d’ailettes pour cuivre | Machine de pressage d’ailette pour aluminium | Machine à enrouler des ailettes
