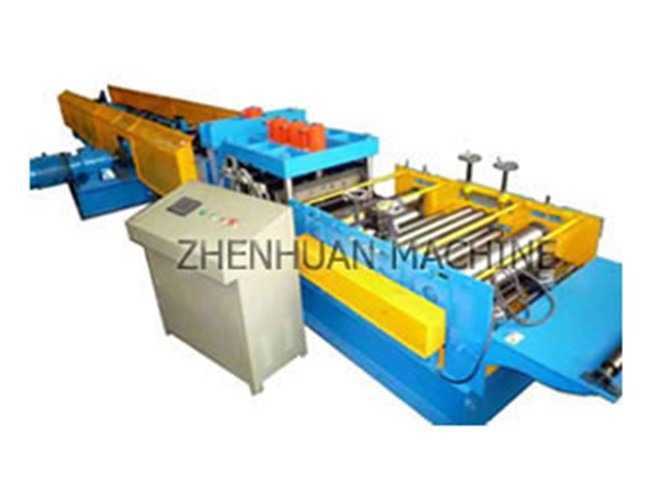

Laminoir à rouleaux interchangeables en C ou en Z

Description du laminoir à rouleaux interchangeables en C ou en Z
Ce laminoir a adopté une structure spéciale avec la technologie similaire issue de la Nouvelle-Zélande. Vous n'avez pas besoin de démonter aucune pièce pour changer rapidement les rouleaux en C ou en Z. Avec une seule machine,vous pouvez produire les chevrons en C ou en Z de toutes les spécifications.
Le dispositif spécial de réglage d'épaisseurs permet de laminer des chevrons de haute précision. Le dispositif spécial de réglage est destiné à fabriquer des chevrons en Z avec l'extrémité de 45° ou 90°.

Spécifications techniques principales du laminoir à rouleaux interchangeables en C ou en Z
Dimensions principales : 11000 x 1800 x 1800mm
Poids total : 14000kg
Moteur d'entraînement principal : 15kW
Puissance du moteur pour l'alimentation et le nivellement : 4kW
Moteur hydraulique : 5.5kW
Pression hydraulique : 15-20MPa
Etapes de rouleaux :
Alimentation & Guidage : 2 sets
Nivellement : 1 set,7 rouleaux
Formage principal : 15 étapes
Redressement : une étape
Vitesse de formage : 10-15 m/min (incluant poinçonnage et coupe)
Durée pour changer les vitesses entre les différents profils ou les différentes dimensions : 15 minutes.
Spécifications du chevron :
Pour chevron en C : 100-300mm
Pour chevron en Z : 100-300mm
Matériels adaptés : 1.4-3.0mm,acier laminé à froid Q195~235,bobine galvanisée à chaud
Matériel de rouleaux : GCr15,trempé,58-62 HRC
Matériel d'arbres rouleaux : acier 45#,réglable,diamètre 75mm
Matériel de lame : Cr12
Matériel de tête de poinçonnage : Cr12
Tolérance longueur : +/-1.5mm
Tolérance de distance entre les trous : +/-1mm (non- accumulé)
Tolérance de direction X et direction Y : +/-5mm (moins de 6m).

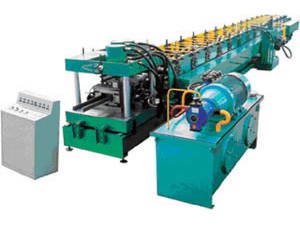

Laminoir pour les chevrons en C

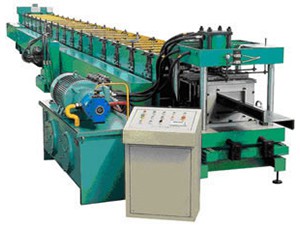

Laminoir pour les chevrons en Z
