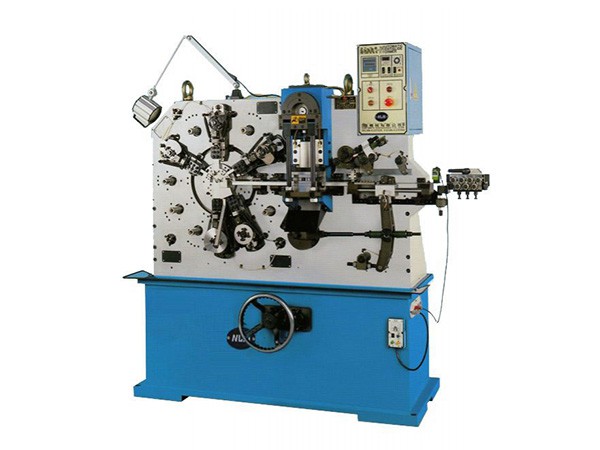

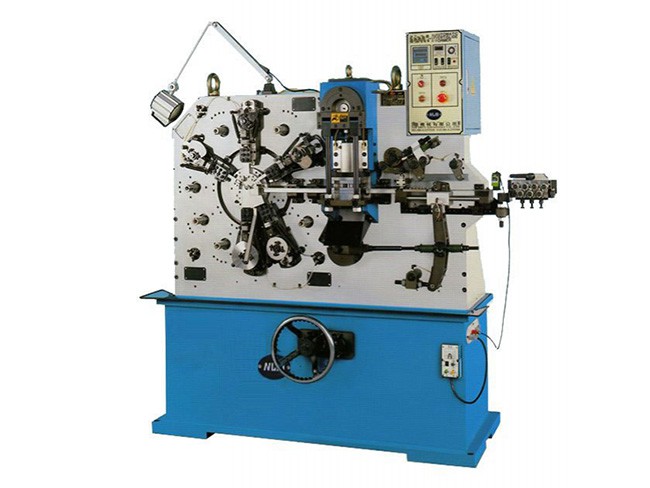

Machine de collier de serrage OETIKER

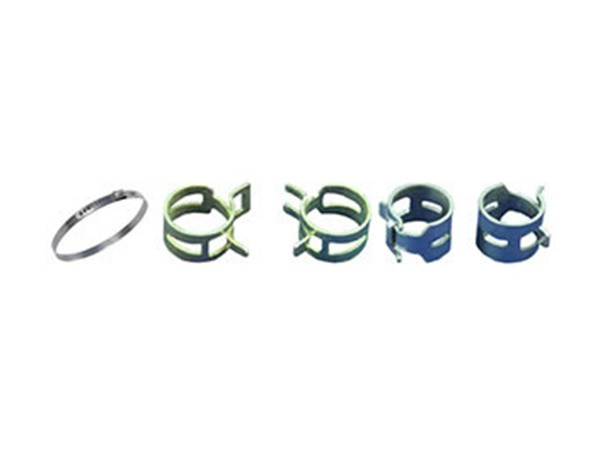

Cette machine est à la fine pointe et conçue pour produire automatiquement des fils et des plaques en forme complexe. Elle réalise la combinaison des procédés du nivellement, du poinçonnage, du pillage et de la formation, ceux qui lui permettent d’être plus efficace pour formage à la presse. Les colliers de serrage et les colliers à bande à ressort proposés par OETIKER sont produits par la machine de collier de serrage.

Formulaire de demande

• Modèle ZHLJ-26
• Calibre de fil d’acier au carbone Φ0.6~2.5mm (3mm)
• Largeur appropriée de feuillard d’acier 30mm
• Epaisseur appropriée de feuillard d’acier 0.3~1.2mm
• Longueur d’alimentation max. par coup 200mm (250mm)
• Précision d’alimentation +/-0.005mm
• Force de frappe de tête de perforation 10 tons
• Puissance du moteur totale 3.7kW
• Rendement 200 pcs/min
• Dimension de la machine Environ 1900 x 990 x 1900mm
• Poids de la machine Environ 2100kg

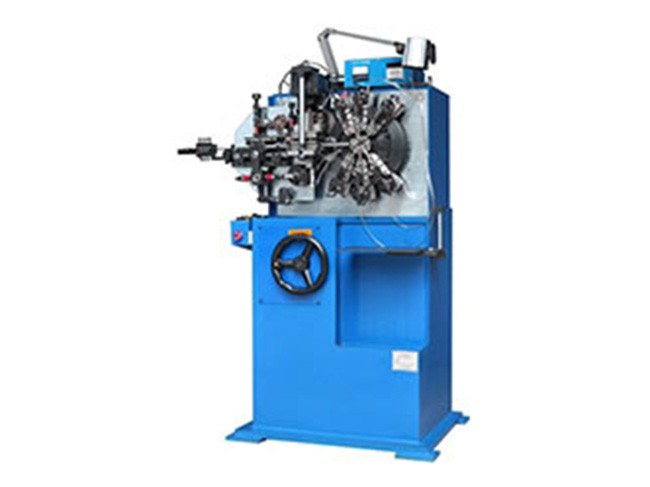

Machine de cage clamp

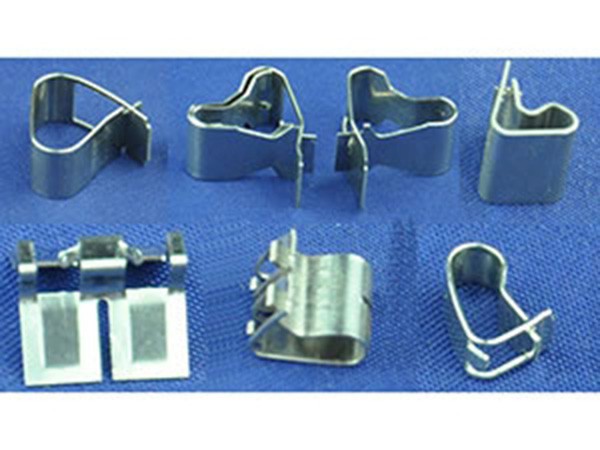

Cette machine est caractérisée d’une conception à l’état d’art pour la production automatique des cages clamps divers, incluent ceux de WAGO, de PHOENIX etc.

La machine automatique de cage clamp combine réalise la combinaison des procédés du nivellement, du poinçonnage, du pillage et de la formation, ceux qui lui permettent d’être plus efficace pour formage à la presse.

Formulaire de demande

• Code de machine ZHLJ-8
• Calibre de fil d’acier au carbone Φ0.1~1.0mm
• Largeur appropriée de feuillard d’acier 15mm
• Epaisseur appropriée de feuillard d’acier 0.04~0.5mm
• Longueur d’alimentation max. par coup 150mm
• Précision d’alimentation +/-0.005mm
• Force de frappe de tête de perforation 1.5 ton
• Puissance du moteur totale 2.2kW
• Rendement 250 pcs/min
• Dimension de la machine Environ 1300 x 900 x 1800mm
• Poids de la machine Environ 800kg

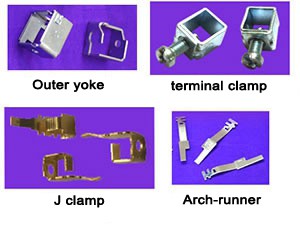

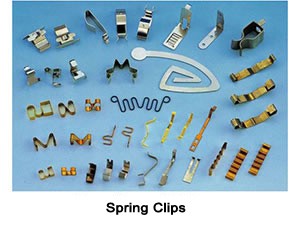

En changeant le moules, cette machine peut produire également des étriers à ressort, des bornes à serrage du coupe circuit miniature, des conductrices d’arc, des culasses externes, etc.

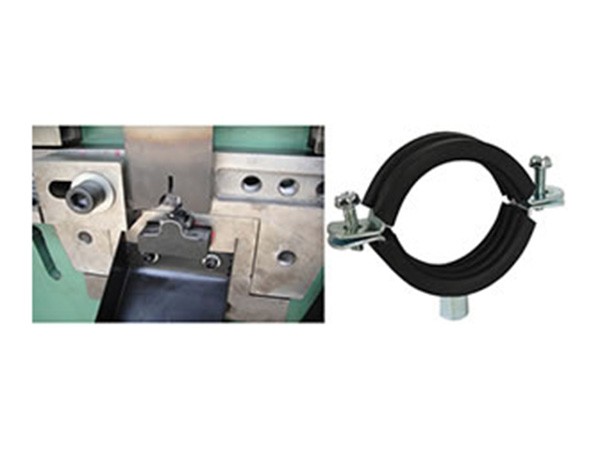

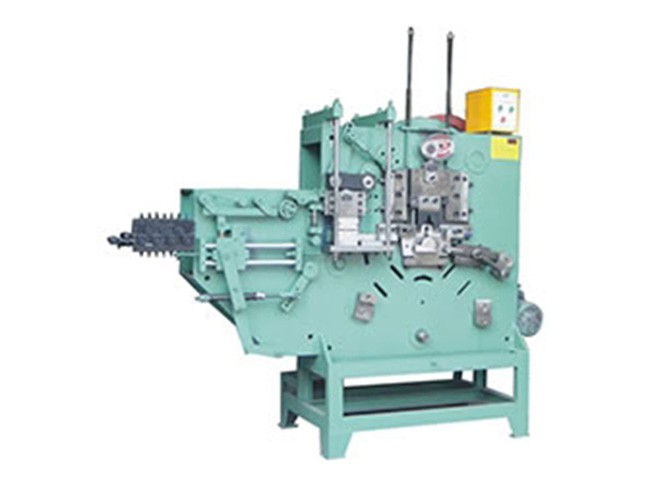

Machine d’accrochage du collier pour tuyau divisé

La machine d’accrochage du collier pour tuyau divisé combine la perforation et l’emboutissage, ainsi que l’alimentation automatisée et la coupure. Il est largement employé pour les colliers pour tuyaux robustes.

• Epaisseur du matériale 0.5~1.5mm
• Largeur du matériale Moins de 20mm
• Rendement Environ 40 pcs/min
• Puissance du moteur 2.2kW, 3phase

Formulaire de demande

• Matériale approprié Acier au carbone, acier inox
• Epaisseur du matériale 0.5~1.5mm
• Largeur du matériale Moins de 20mm
• Rendement Environ 40 pcs/min
• Puissance du moteur 2.2kW, 3phase

*Cette machine peut être fabriquée sur mesure en fonction de la taille du collier.

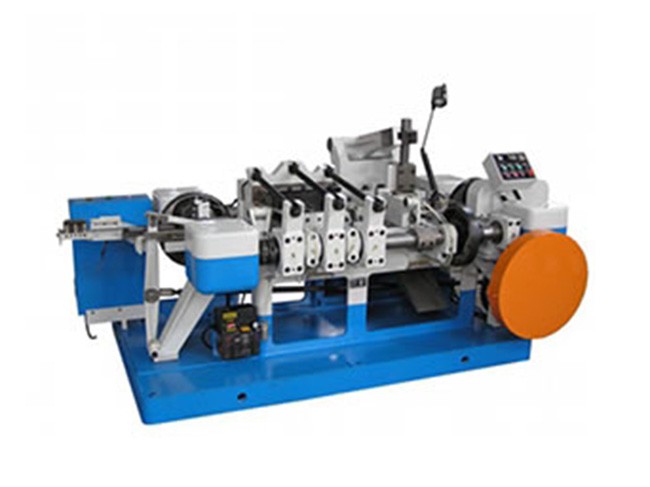

Machine de production de la tête du collier de serrage

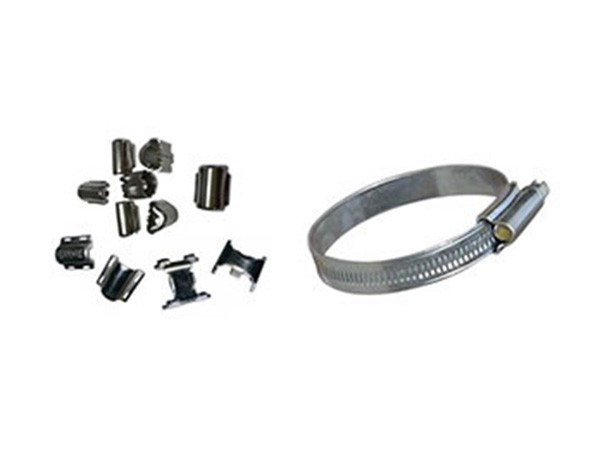

La machine de production de la tête du collier de serrage se caractérise d’une structure horizontale, de plusieurs stations de formage, et est spécifiquement employé pour fabriquer la tête du collier de serrage, particulièrement celle à l’américaine et à l’allemande.

• Vitesse d’alimentation 0-380m/min
• Pression de poinçonnage 200KN
• Puissance du moteur totale 5.5kW
• Dimension de la machine 1830x2790x1300mm

Formulaire de demande

• Epaisseur max de la bande 2mm
• Largeur max de la bande 50mm
• Vitesse d’alimentation 0-380m/min
• Pression de poinçonnage 200KN
• Vitesse de poinçonnage 30-130 fois/min
• Puissance du moteur totale 5.5kW
• Dimension de la machine 1830x2790x1300mm
• Poids de la machine 2800KG
