Soudeuse de tubes filtrants à fil profilé

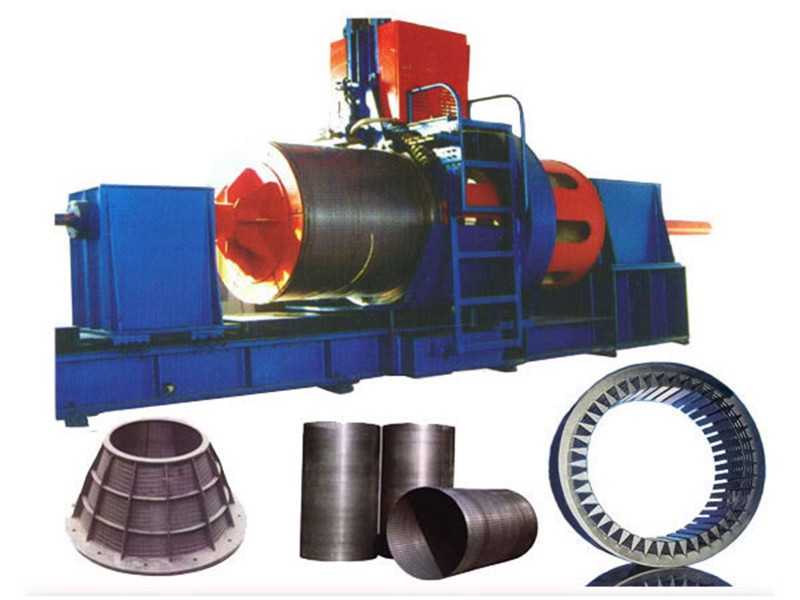

Machine de soudage de tubes filtrants à fil profilé

Machine de soudage de tubes filtrants à fil profilé

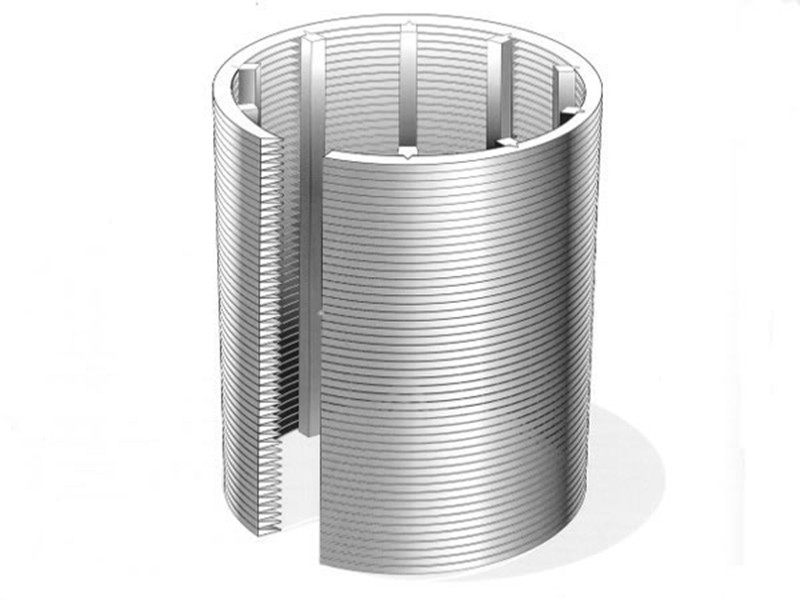

Cette machine est spécialement conçue pour souder des tubes filtrants destinés à diverses applications de filtration dans les secteurs de la chimie, des mines, de la protection de l’environnement et dans de nombreuses autres industries.

Caractéristiques

Commande CNC 2 axes et entraînement par servomoteurs pour une grande précision de soudage.
Deux modes de fonctionnement sont disponibles : manuel et automatique. En mode automatique, il suffit de saisir les données requises pour lancer automatiquement le cycle.
Fonction d’autodiagnostic permettant d’afficher les erreurs de fonctionnement et les alarmes sur l’écran.

Formulaire de demande

Donnée technique

Diamètre du tube filtrant60-600 mm (60-1200 mm)
Longueur du tube filtrant max. 6000 mm
Fil profilé acier inoxydable ou acier au carbone, diamètre 1,5-5 mm
Largeur de fente 0,1-16 mm
Précision de soudage ±0,03 mm
Vitesse de soudage 6-30 tr/min
Puissance du transformateur de soudage à l’arc AC 200 kW
Puissance des moteurs d’entraînement servomoteur 2 kW × 3
Temps de changement d’outillag moins de 30 minutes
Dimensions de la machine 11 m × 1,4 m × 2,5 m
Poids de la machine env. 5 tonnes

Remarque: des dimensions spéciales peuvent être réalisées sur commande.
